工具扭力介紹班

Tools Torque Introduction

倍力器

人氣 : 35881

扭力倍力器的功能&目的

  1. 在小空間裡輕鬆達到高扭力。

  2. 避免使用加長杆,意味著操作更加安全。

  3. 1:5的扭力倍增率,讓工作更省時省力。

  4. 最大扭力輸出2700Nm。

使用倍力器的埸所

  1. 沒有空壓系統或電源的無動力來源場域,如鐵軌鋪設、鐵塔搭建等等大型戶外工程。

  2. 空間有限,無法使用加長杆的地方。

  3. 不能使用敲擊工具地方。

倍力器規格

倍力器_34688

扭力放大比 輸出最大扭力
1:5 2700 Nm / 2000 Ft.lb
輸入方頭尺寸 輸出方頭尺寸
3/4" 1"

扭力倍力器各部位名稱

3/4"輸入端

固定螺絲孔 / 螺絲

倍力器頭部_34688-05A
作用臂_34688-P02
作用臂_34688-P01

1"輸出端

直型反作用力臂

L型反作用力臂

反作用力臂安裝步驟

L型反作用力臂

安裝L型反作用力臂_步驟1

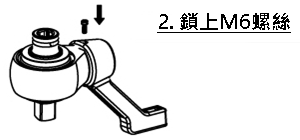

安裝L型反作用力臂_步驟2
安裝L型反作用力臂_步驟3

直型反作用力臂

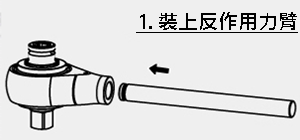

安裝直型反作用力臂_步驟1
安裝直型反作用力臂_步驟2
安裝直型反作用力臂_步驟3

反作用力臂安裝注意事項

反作用力臂安裝注意事項_1
反作用力臂安裝注意事項_2 反作用力臂安裝注意事項_3

※安裝反作用力臂時,應確實將螺絲固定住反作用力臂溝槽或螺絲孔,以確保工作時的安全性。

扭力倍力器準備工具

  1. 輸入端方孔:
    3/4"的H柄、F柄或T杆等。

    6779F 6452 34466-FG

    3/4” DR. 24齒滾花握把棘輪扳手_6779F

    3/4” DR. 扳桿_6452

    扁管窗口型扭力扳手_34466-FG

  2. 輸出端方頭:
    1"的套筒(依須求選用不同尺寸套筒)。

    8330M 8330S

    1” DR. 公制十二角標準套筒_8330M

    1” DR. 英制十二角標準套筒_8330S

扭力倍力器使用方法

針對所須拆裝的螺栓與螺帽,套上套筒及扭力倍力器後用棘輪板手來驅動螺栓與螺帽。

組合方向

扭力倍力器_組合方向

組合完成

扭力倍力器_組合完成

順時針方向鎖緊工件

順時針方向鎖緊

逆時針方向放鬆工件

逆時針方向放鬆

錯誤使用方式 - 反作用力臂無抵住抵擋物

無抵住抵擋物
使用情境

結果:
形成空轉現象,無法鎖緊或放鬆工件。


反作用力臂一定要正確穩固地靠住抵擋物,否則無法使用。

使用注意事項

  1. 需注意配合的扳手的扭力值,請勿超載使用(KING TONY產品最高扭力為2700 Nm)。

  2. 儘量保持扳手驅動頭、倍力器和被鎖緊物在同心軸線。

  3. 儘量保持反作用力臂與抵擋物有最大的平面接觸面。

  4. 儘量保持反作用力與反作用力臂成直角。

  5. 反作用力點應儘量遠離倍力器並在安全三角區內。

  6. 要取下倍力器時請先卸下扳手,切忌敲打。

  7. 禁止使用電動工具或氣動工具來驅動扭力倍力器。

  8. 高空作業時應加安全繩。

保養

  1. 每年定期更換倍力器內部潤滑油。

  2. 請勿讓反作用力臂受損。

倍力器Q&A

  1. 扭力扳手跟倍力器是否可以一起使用?

    答:可以,但是請不要把扭力扳手當成一個精准的輸入設定值,以避免累計公差的情況產生。

  2. 為什麼不要把扭力扳手當作一個精准的設定值?

    答:一般客戶會把倍力器跟扭力扳手混為一談,然而這是一個錯誤的觀念,倍力器雖然輸出精准度為5%,前提是輸入端一定要有精准的數值才能達到5%的精准度,但扭力扳手本身就有4%公差,再加上倍力器的公差則會到達9%,甚至是超過,所以在使用倍力器時輸入端的數值必須準確,因而扭力扳手不能當作標準。

  3. 是否可以當成扭力扳手使用?

    答:KING TONY雖只強調倍力器精准度為5%,並沒有限制倍力器使用方法,但扭力扳手的公差是4%,所以是不行的。

  4. 為什麼輸入端要3/4"以上?

    答:因為KING TONY倍力器輸出端最高為2700Nm,換算起來輸入端需要有540Nm,而1/2"四方頭只有DIN標準的512Nm,所以需要使用到3/4"以上。
