Introducción del Torque de Herramientas

Tools Torque Introduction

Clase de Introducción a Las Características y Ventajas de Las Herramientas

Área de Servicio de Marketing

QA

Multiplicador de Torque

Popularidad : 297
  • Compartir el artículo

Propósito y Funciones

  1. Acérquese fácilmente a un alto valor de torque mientras trabaja en un espacio pequeño.

  2. Sin barra de extensión significa una operación más segura.

  3. La multiplicación 1:5 hace que el trabajo ahorre tiempo y esfuerzo.

  4. El valor máximo del par de salida es 2700 Nm.

Entornos de Trabajo

  1. Lugares sin fuente de energía, incluyendo electricidad o sistema de compresión de aire. Por ejemplo, construcciones pesadas al aire libre, como el tendido de vías férreas o la construcción de torres.

  2. Lugares con un espacio estrecho donde no se pueden usar las barras de extensión.

  3. Lugares donde no se pueden utilizar herramientas de golpeo.

Especificación

Torque Multiplicador de (3/4”F x 1”M)_34688

Relación Torque Máximo de Salida
1:5 2700 Nm / 2000 Ft.lb
Cuadrado de Entrada Cuadrado de Salida
3/4" 1"

Partes del Multiplicador de Par

3/4" Aporte

Agujero roscado / Tornillos para Fijación

Cabeza del multiplicador de par_34688-05A
Barra de reacción_34688-P02
Barra de reacción_34688-P01

1" Salida

Barra de Reacción Recta

Barra de Reacción Tipo L

Pasos de Instalación de la Barra de Reacción

Barra de Reacción Tipo L

Instalación de la barra de reacción tipo L_paso 1
Instalación de la barra de reacción tipo L_paso 2
Instalación de la barra de reacción tipo L_paso 3

Barra de Reacción Recta

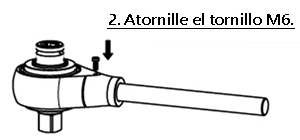

Instalación de la barra de reacción recta_paso 1
Instalación de la barra de reacción recta_paso 2
Instalación de la barra de reacción recta_paso 3

Precauciones de la Instalación de la Barra de Reacción

Precauciones de la instalación de la barra de reacción_1
Precauciones de la instalación de la barra de reacción_2 Precauciones de la instalación de la barra de reacción_3

※ Para garantizar la seguridad durante el trabajo, el tornillo debe fijarse correctamente en la ranura o en el orificio roscado de la barra de reacción durante la instalación.

Preparativos

  1. Cuadrado de entrada:
    Trinquetes con mango de 3/4" H, barras flexibles o llaves dinamométricas.

    6779F 6452 34466-FG

    Llave de Crique Reversible de 24 Dientes de 3/4” DR._6779F

    Mango Flexible de 3/4” DR._6452

    Llave de Torque Ajustable Tipo Ventana (Newton Metro e Inglesa)_34466-FG

  2. Cuadrado de salida:
    Toma de mano de 1". (Se requerirán diferentes tamaños según las necesidades de diversidad).

    8330M 8330S

    Dado Estriado Estándar Métrico de 1” DR._8330M

    Dado Estriado Estándar en Pulgadas de 1” DR._8330s=

Uso

Después de asegurarse del tamaño del objeto con el que está tratando, configure el multiplicador de torque y el dado de acuerdo con la especificación requerida, luego use la llave de trinquete para apretar los pernos y las tuercas.

Instrucciones de Montaje

Multiplicador de par_instrucciones de montaje

Montaje Completado

Multiplicador de par_montaje terminado

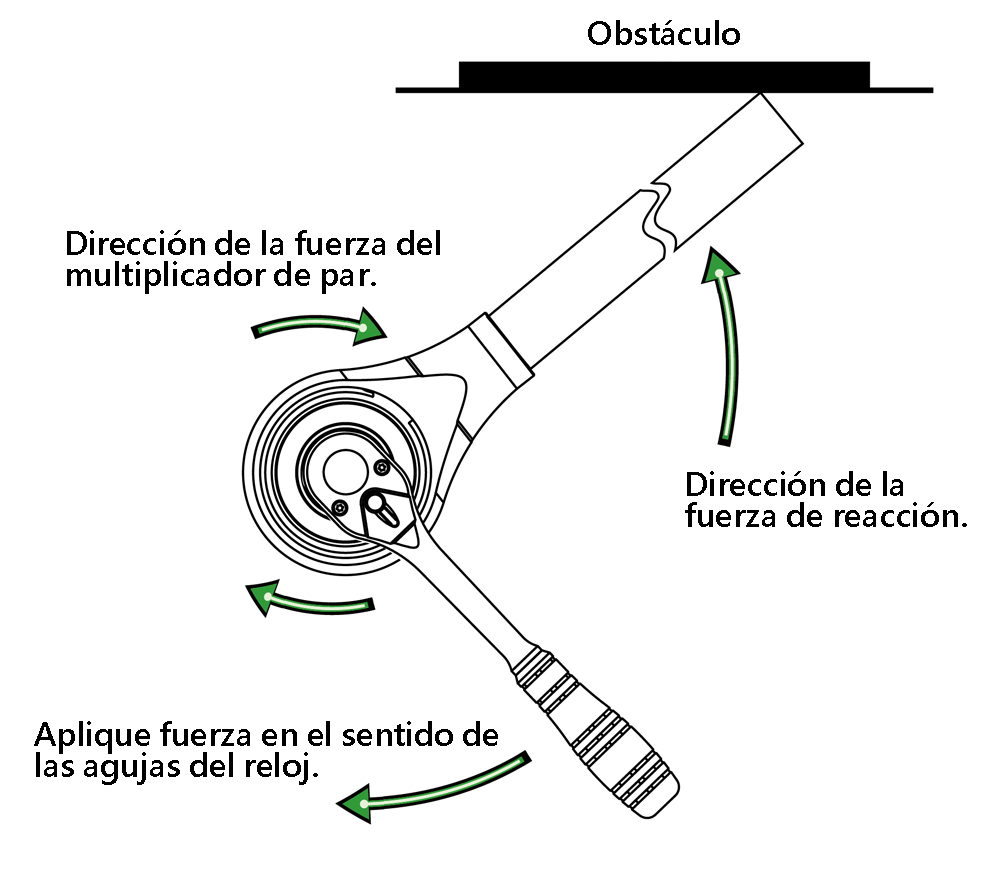

Apriete el Objeto en el Sentido de las Agujas del Reloj

Apriete el Objeto en el Sentido de las Agujas del Reloj

Afloje el Objeto en Dirección Contraria a las Agujas del Reloj

Afloje el Objeto en Dirección Contraria a las Agujas del Reloj

Uso Indebido - No se Coloca Ningún Obstáculo al Lado de la Barra de Reacción.

Sin obstáculos
Uso del paisaje

Resultados:
Aparecerá una situación de ralentí que conducirá a la condición de no poder apretar o aflojar los objetos.


Es fundamental que la barra de reacción se apoye firmemente en el obstáculo, de lo contrario el multiplicador de par se presentará disfuncional.

Advertencias

  1. Debe tenerse en cuenta el valor de torsión de la llave coordinada. Tenga en cuenta que se debe evitar aplicar un par excesivo. (El valor de torsión máximo de los productos de KING TONY es de 2700 Nm)

  2. El cuadradillo de la llave, el multiplicador de torque y el objeto de apriete deben colocarse de acuerdo con el mismo eje posible y permanecer en la posición mientras se usa.

  3. La superficie adjunta del obstáculo y la barra de reacción deben permanecer lo más anchas posible.

  4. Se debe mantener un ángulo recto entre la fuerza de reacción y la barra de reacción tanto como sea posible.

  5. El punto de fuerza de reacción debe estar lo más alejado posible del multiplicador de par y estar situado en el área triangular de seguridad.

  6. Retire la llave antes de desmontar el multiplicador de par. El movimiento de golpear está fuertemente prohibido.

  7. Está terminantemente prohibido el uso de herramientas eléctricas y herramientas neumáticas para accionar el multiplicador de par.

  8. Se debe colocar una cuerda de seguridad mientras se trabaja a gran altura sobre el suelo.

Mantenimiento

  1. Reemplace el lubricante viejo del interior del multiplicador de torque con lubricante nuevo cada año.

  2. La barra de reacción debe cuidarse bien y no debe dañarse.

Preguntas y Respuestas del Multiplicador de Par

  1. ¿Es posible que la llave dinamométrica se pueda utilizar con el multiplicador de par?

    Respuesta: Sí, pero la llave dinamométrica no debe considerarse como un valor de entrada preciso, lo que provocará el problema de la tolerancia acumulada.

  2. ¿Por qué no puedo considerar la llave dinamométrica como un valor de entrada preciso?

    Respuesta: Considerar los multiplicadores de torsión y las llaves dinamométricas como el mismo objeto es un malentendido común entre los usuarios generales. Aunque la tolerancia de salida del multiplicador de par es del cinco por ciento, la "precisión del cinco por ciento" depende de un valor de entrada preciso. La tolerancia de la llave dinamométrica es del cuatro por ciento, lo que significa que la tolerancia se sumará hasta el nueve por ciento cuando se tenga en cuenta la llave dinamométrica. Por lo tanto, ha surgido la conclusión de que las llaves dinamométricas no deben considerarse como el estándar porque el valor de entrada debe ser exacto y preciso cuando se usa el multiplicador de torsión.

  3. ¿Se puede utilizar el multiplicador de par como llave dinamométrica?

    Respuesta: La respuesta será negativa. Aunque KING TONY no fundamenta el uso del multiplicador de torsión, las tolerancias son diferentes entre los dos, que son el cinco por ciento del multiplicador de torsión y el cuatro por ciento de la llave dinamométrica.

  4. ¿Por qué la unidad de entrada debe tener más de 3/4”?

    Respuesta: La razón es que el valor máximo de salida del multiplicador de torque de KING TONY es de 2700 Nm, lo que significa que el valor de entrada debe ser de 540 Nm, sin embargo, un valor de 512 Nm, de acuerdo con el estándar DIN, es una unidad cuadrada de 1/2”. puede proporcionar. Por lo tanto, es necesario utilizar una unidad de más de 3/4”.
