工具扭力介紹班

Tools Torque Introduction

扭力測試機 (ZV001)

人氣 : 21386

扭力機簡易型

這是一張圖

特色

  1. 感應式觸控按鍵

  2. 控制盒LCD 顯示,可水平旋轉視角。

  3. 待測板手手柄安置位置與高度可調,以適應不同尺寸之板手。

  4. 省力設計之轉輪機構,校驗高扭力較不費力。

  5. 鋁合金基座,輕量化,利搬運。

  6. 長 x 寬 x 高(cm):82 x 52 x 48 (未安裝顯示器30cm)

  7. 重量:36Kg

規格說明

  1. 量測範圍:40~400Nm

  2. 量測準確度:讀值 +/-1%

  3. 單位選擇:Kg-cm、in-Lb、N-m、Ft-Lb。

  4. 個人電腦PC 數據傳輸功能:扭力量測值直接傳送至電腦,自動記錄於Excel 檔案。

  5. 簡易自我校正功能:使用者可依據不同的試驗台校正方法,設定量測校正點最多4 點(除了零點外),以及最多5 種校正點設定模式。對不同模式而言,零點是共同點。

面板說明

這是一張圖
  1. ZERO(歸零鍵):

    按下一次可將上次測試所顯示最高扭力值歸零,便可重新校驗動作。

  2. Setting/Up(程式設定/往上鍵):

    此鍵有2 個功能。在欲作程式設定時,按下即可進入設定;另外當進入程式時,遇上有數字選單選擇時,按一下即可將設定數值往上增加1 單位。

  3. Scroll/Down(程式選擇/往下鍵):

    此鍵有2 個功能。在進入程式設定時,按下即可進入選單功能換頁;另外當進入程式時遇上數字選單,按下即可將設定數值往下減少1 單位。

  4. Enter(程式輸入鍵):

    此鍵為進入程式設定及參數設定確認功能。

  5. On/Off(電源啟動/關閉鍵):

    此鍵為扭力板手校正試驗台電源啟動開關,按下一次為開啟電源,螢幕顯示字體,欲結束操作時再按一次,關閉電源螢幕關閉顯示,結束動作。

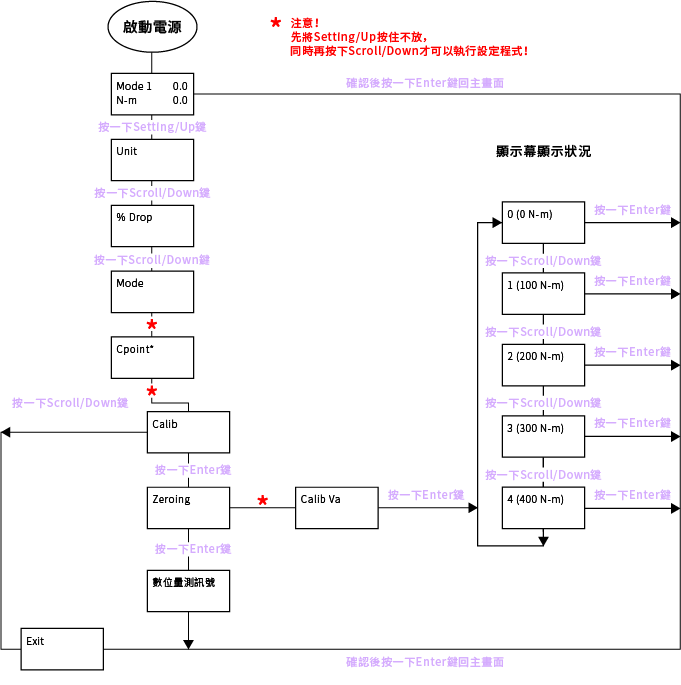

設定路徑

設定路徑

選用單位設定

選用單位設定
選用單位設定
選用單位設定

選用模組設定

這是一張圖
這是一張圖
這是一張圖

把原本一台機台的一個模組點(一個模組點可以校正5點)改為五個模組點,讓使用者一次把5種不同模組數值設定好,再照自己所需要的模組點在去選取,這樣對於不同數值的扭力扳手能夠更快速的去選取。

扭力模組點設定

這是一張圖
這是一張圖
這是一張圖

依照一個設定點裡面5個校正點去設定你所要的數值,圖面上有4點是因為第一點為0不能變更。

扭力數值校正設定

這是一張圖
這是一張圖
這是一張圖

進行校正時,校正桿需準確。

設定步驟:
扭力機設定>扭力扳手設定>扭力扳手架設到扭力機上跳脫感應。

注意事項

  1. 將試驗台水平置放於檢測桌面上,使得待測的扭力板手擺置於測台上,其手柄成水平狀態。
  2. 插上所附變壓器後,按下電源按鈕開關。
  3. 先將待測扭力板手調整好欲測試之扭力值。
  4. 再將待測扭力板手之方型驅動頭,置入試驗台感測器之中心插座孔內。
  5. 視需要依據本手冊後面所述功能設定方法設定完畢後,以順時針方式,轉動手輪把手,同時使得待測扭力板手之手把向中心水平線接近時,顯示扭力值即開始遞增, 一直轉到扭力板手達到所設定之扭力值。
  6. 此時螢幕上同步顯示的2 個數據,右下方的數據為檢測最高扭力值,而在右上方的數據為檢測當下的扭力值。
  7. 檢測後,以逆時針方式轉動手輪把手,此時使得待測扭力板手手把扭力漸減,顯示器上的當下扭力值也遞減至零,此時可以更換待測扭力板手或者重新調整欲測試之扭力值。
  8. 結束檢測扭力板手試驗台工作後,請確實將扭力板手負載完全放鬆.以維護試驗使用品質與壽命。
