工具扭力介绍班

Tools Torque Introduction

扭力测试机 (ZV001)

人气 : 11353

扭力机简易型

这是一张图

特色

  1. 感应式触控按键

  2. 控制盒LCD 显示,可水平旋转视角。

  3. 待测板手手柄安置位置与高度可调,以适应不同尺寸之板手。

  4. 省力设计之转轮机构,校验高扭力较不费力。

  5. 铝合金基座,轻量化,利搬运。

  6. 长 x 宽 x 高(cm):82 x 52 x 48 (未安装显示器30cm)

  7. 重量:36Kg

规格说明

  1. 量测范围:40~400Nm

  2. 量测准确度:读值 +/-1%

  3. 单位选择:Kg-cm、in-Lb、N-m、Ft-Lb。

  4. 个人计算机PC 数据传输功能:扭力量测值直接传送至计算机,自动记录于Excel 档案。

  5. 简易自我校正功能:用户可依据不同的试验台校正方法,设定量测校正点最多4 点(除了零点外),以及最多5 种校正点设定模式。对不同模式而言,零点是共同点。

面板说明

这是一张图
  1. ZERO(归零键):

    按下一次可将上次测试所显示最高扭力值归零,便可重新校验动作。

  2. Setting/Up(程序设定/往上键):

    此键有2 个功能。在欲作程序设定时,按下即可进入设定;另外当进入程序时,遇上有数字选单选择时,单击即可将设定数值往上增加1 单位。

  3. Scroll/Down(程序选择/往下键):

    此键有2 个功能。在进入程序设定时,按下即可进入选单功能换页;另外当进入程序时遇上数字选单,按下即可将设定数值往下减少1 单位。

  4. Enter(程序输入键):

    此键为进入程序设定及参数设定确认功能。

  5. On/Off(电源启动/关闭键):

    此键为扭力板手校正试验台电源启动开关,按下一次为开启电源,屏幕显示字体,欲结束操作时再按一次,关闭电源屏幕关闭显示,结束动作。

设定路径

这是一张图

选用单位设定

这是一张图
这是一张图
这是一张图

选用模块设定

这是一张图
这是一张图
这是一张图

把原本一台机台的一个模块点(一个模块点可以校正5点)改为五个模块点,让用户一次把5种不同模块数值设定好,再照自己所需要的模块点在去选取,这样对于不同数值的扭力扳手能够更快速的去选取。

扭力模块点设定

这是一张图
这是一张图
这是一张图

依照一个设定点里面5个校正点去设定你所要的数值,图面上有4点是因为第一点为0不能变更。

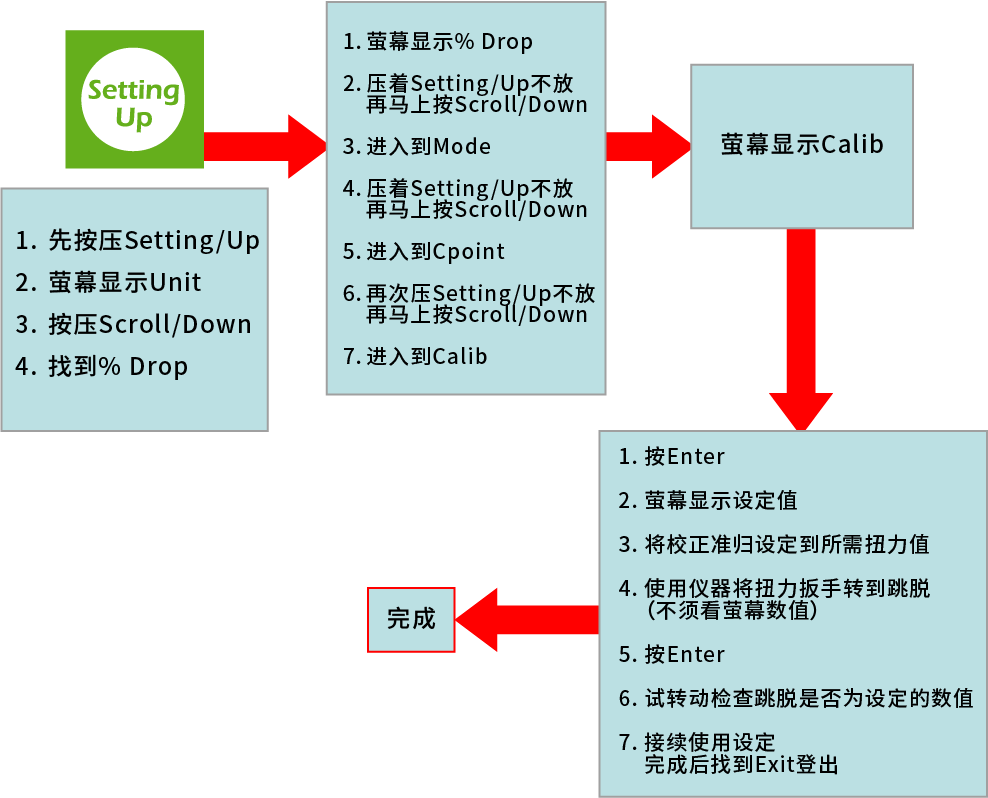

扭力数值校正设定

这是一张图
这是一张图
这是一张图

进行校正时,校正杆需准确。

设定步骤:
扭力机设定>扭力扳手设定>扭力扳手架设到扭力机上跳脱感应。

注意事项

  1. 将试验台水平置放于检测桌面上,使得待测的扭力板手摆置于测台上,其手柄成水平状态。
  2. 插上所附变压器后,按下电源按钮开关。
  3. 先将待测扭力板手调整好欲测试之扭力值。
  4. 再将待测扭力板手之方型驱动头,置入试验台传感器之中心插座孔内。
  5. 视需要依据本手册后面所述功能设定方法设定完毕后,以顺时针方式,转动手轮把手,同时使得待测扭力板手之手把向中心水平线接近时,显示扭力值即开始递增, 一直转到扭力板手达到所设定之扭力值。
  6. 此时屏幕上同步显示的2 个数据,右下方的数据为检测最高扭力值,而在右上方的数据为检测当下的扭力值。
  7. 检测后,以逆时针方式转动手轮把手,此时使得待测扭力板手手把扭力渐减,显示器上的当下扭力值也递减至零,此时可以更换待测扭力板手或者重新调整欲测试之扭力值。
  8. 结束检测扭力板手试验台工作后,请确实将扭力板手负载完全放松.以维护试验使用质量与寿命。
