KT工具操作及應用班

Tools Operation and Application Class

系統櫃組裝

人氣 : 608

今天我們給各位帶來系統櫃的詳細圖文解說,這裡以87D11系列的系統櫃樣式以及料號做說明。

立櫃

首先我們需要先將側邊的立櫃組裝起來,料號87D11-02A87D11-18A

單門式立櫃 87D11-02A-KB87D11-02A-KG
雙門式立櫃 87D11-18A-KB87D11-18A-KG
立櫃基座

底部由四個部分組裝而成一個基座,這裡注意左右側的兩個零件上方有卡榫,與前後側零件對接後鎖上螺絲即可。

立櫃底面

將立櫃底面蓋上基座,由上方鎖緊所有的螺絲。

立櫃板身

把立櫃板身主體三個面連接起來,卡榫插入對應的缺口後再向上卡住,將板身形成一個ㄇ字型。

立櫃主體基座連接

完成後將主體分別與基座及立櫃最上方作連接,連接時要注意確實將所有卡榫都卡進去才能穩固,並記得從基座內部往前方鎖上螺絲(上下邊的兩側各兩顆螺絲)。

立櫃隔板

這時候就可以把立櫃內部每一層隔板給放置上去,要注意前方、左右側及後方皆有卡榫,而後方的卡榫需插入隔板的缺口而不是單純架著。

立櫃門

最後把門給安裝上去,內側靠旋轉端有個把手向下拉,對準缺口後放開把手即可很簡單的完成門的安裝。

單元座連接

立櫃連接桿安裝

側邊立櫃完成,於立櫃後方鎖上連接桿(若立櫃處於系統櫃最左邊,則於立櫃右側後方鎖上連接桿,反之則裝在左側後方)。

下層櫃連接桿安裝

接著將各座單位的下層櫃以及連接桿做安裝,首先先將下層櫃(料號87D11-03A87D11-04A87D11-05A87D11-25A87D11-11A)的後方鎖上兩個連接桿(料號87D11-071A),使用螺栓與內嵌鎖位直接鎖上。

開門式下層櫃 87D11-03A-KB87D11-03A-KG
四抽下層櫃 87D11-04A-KB87D11-04A-KG
五抽下層櫃 87D11-05A-KB87D11-05A-KG
七抽下層櫃 87D11-25A-KB87D11-25A-KG
紙巾架+垃圾桶 87D11-11A-KB87D11-11A-KG
連接桿 87D11-071A-B87D11-071A-G
洞洞板連接桿安裝

把洞洞板(料號87D11-06A)安裝於兩個連接桿中間,使用螺栓與螺帽將左右側的連間桿對接鎖上。

系統櫃用洞洞板 87D11-06A-B87D11-06A-G

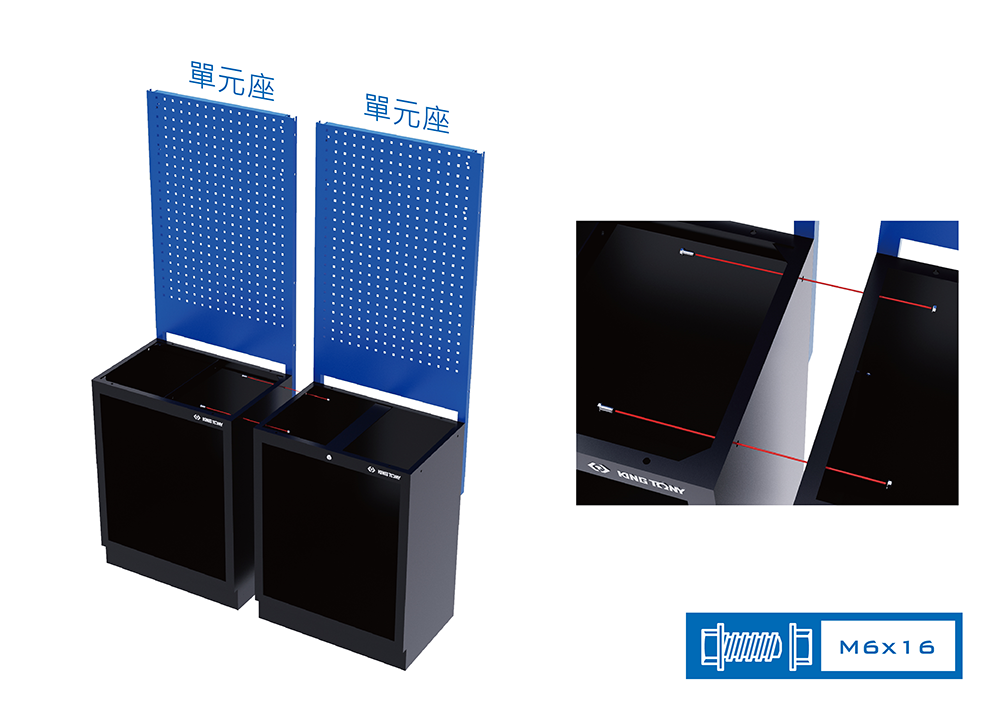

單元座對鎖

進行到這裡時先將每一座單位進行對鎖(其單獨一座的單位包含下層櫃、兩個連接桿與洞洞板組成的背板、上方吊櫃的組合,而側邊立櫃自為一單位,這裡組合的單位座是尚未加上上層櫃的單位座),其鎖位位於下層櫃左右兩側的上方,使用螺栓與螺帽對鎖。

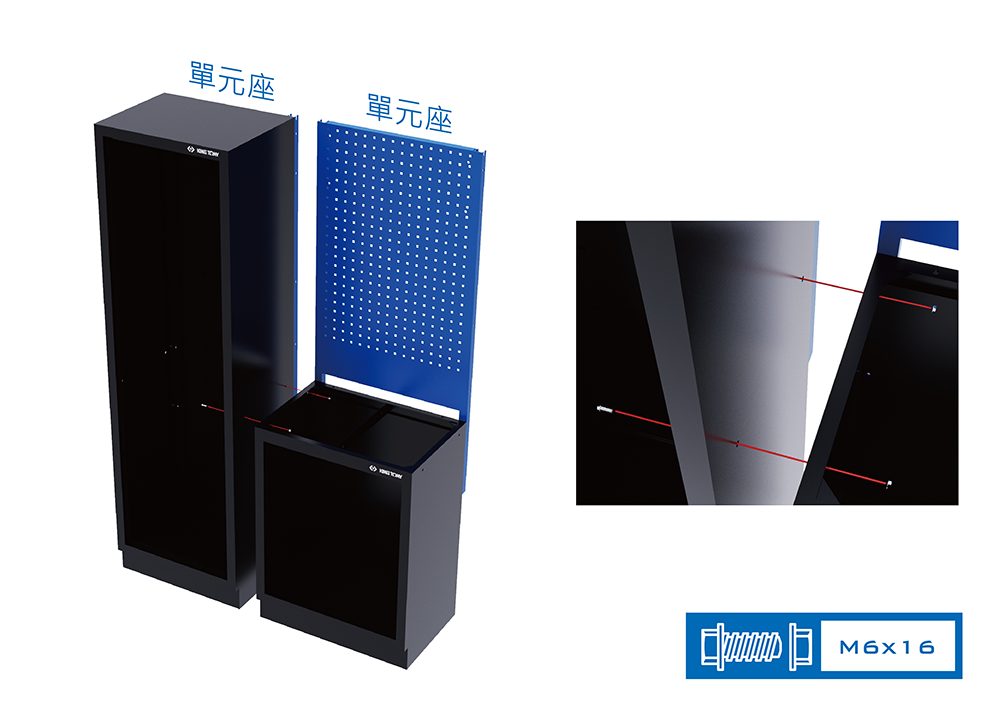

立櫃單元座對鎖

上圖為側邊立櫃與緊鄰的單元座進行對鎖。

單元座背板對鎖

完成下層櫃的對鎖之後,接著換後方背板的對鎖,將兩兩相鄰的連接桿進行對鎖動作,可由最上方凹槽處進行預組固定後,再把剩下的鎖位全部鎖固。

檯面

兩單元座檯面

接著進行檯面(料號87D11-xxA的木板檯面或料號87D11-xxSA的不鏽鋼檯面)的安裝,圖片為二單元檯面鎖固示意,放上檯面後從下層櫃由裡而上的鎖上螺栓。

下層櫃用木板檯面
87D11-xxA
87D11-08A 1360*465*38mm
87D11-09A 2042*465*38mm
87D11-10A 681*463*38mm
下層櫃用不鏽鋼檯面
87D11-xxSA
87D11-08SA 1360*465*38mm
87D11-09SA 2042*465*38mm
87D11-10SA 681*463*38mm
三單元座檯面

上圖為三單元檯面鎖固示意,這裡要注意三單元檯面通常搭配中間下層櫃為工具車形式的單元座,需先將中間座的背板與左右兩座的背板相連,再通過左右兩座的下層櫃向上鎖上螺栓與檯面進行鎖固。

抽屜下層櫃

若下層櫃是橫式抽屜格式(料號87D11-04A87D11-05A87D11-25A)需先將上方幾個抽屜抽出,如上圖所示開拉抽屜後於左右滑軌上有個黑色機構,這裡要注意右側是向上抬取,左側是向下按壓,即可將抽屜取出並騰出空間進行與檯面鎖固動作。

四抽下層櫃 87D11-04A-KB87D11-04A-KG
五抽下層櫃 87D11-05A-KB87D11-05A-KG
七抽下層櫃 87D11-25A-KB87D11-25A-KG

轉角櫃

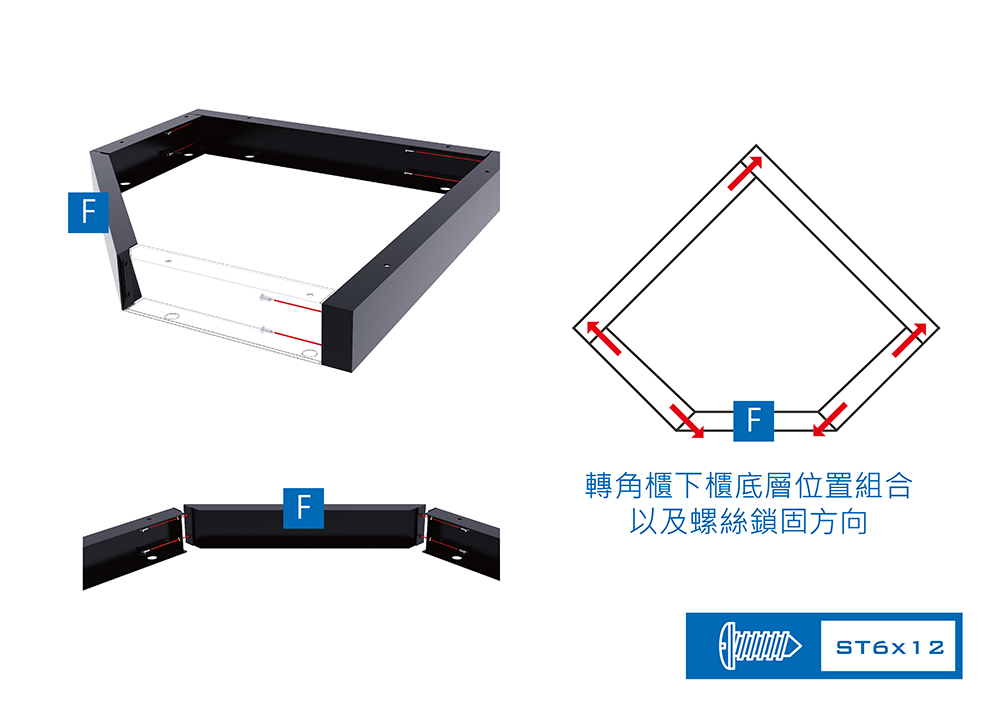

轉角櫃基座

進行到這裡,如果你的系統櫃組合裡有轉角櫃搭配的話,可以接著從轉角下層櫃(料號87D11-13A)最下層開始組裝,依照圖片的方向依序將五個零件組成五角形基座。

轉角下層櫃板身

基座完成後請先放置一邊,接著把轉角下層櫃四面板身組裝在一起。

轉角下層櫃底板

四面板身銜接上以後,把轉角下層櫃的五角形底板安裝上去,這裡要注意圖片中板身A面及B面這兩片轉角彎折處底部有個缺口,是剛好對應底板的厚度,使底板放置進去加上板身下方彎折就能穩固這五片零件的組裝。

轉角主體基座連接

此時再把組裝好的基座與板身依照五邊形的形狀對接,由基座底部的洞將螺絲穿越後向上與板身以及下層底板進行鎖固動作。

轉角壁架

接著把轉角下層櫃上方帶有LOGO的壁架組裝上去。

轉角門檔

再把門擋零件安裝上去,由內部的方向從上方鎖固螺絲,進而讓轉角下層櫃更加穩固。

轉角隔板

將轉角下層櫃裡面的隔板由上方放置進去,要注意前後的卡榫有確實對上。

轉角櫃門

把門給安裝上去,轉角下層櫃的部分即完成。

轉角櫃背板

將兩側含有連接桿(料號87D11-071A)與洞洞板(料號87D11-16A)組成的背板安裝上去。

連接桿 87D11-071A-B87D11-071A-G
轉角櫃洞洞板 87D11-16A-B87D11-16A-G
轉角櫃檯面

最後將轉角櫃檯面鎖上(木板檯面料號87D11-14A或不鏽鋼檯面87D11-14SA)。

轉角櫃上層櫃掛片

將轉角上層櫃(料號87D11-15A)後方兩側鎖上支撐掛片,即可將轉角上層櫃掛至背板上方如圖,整個轉角櫃也在此先告一個段落,並與之前其他系統櫃組裝完成之進度連接。

轉角上層櫃 87D11-15A-KB87D11-15A-KG

上層吊櫃

無上層櫃之系統櫃

此時系統櫃所有的單元座包含側邊立櫃與轉角櫃已是緊密的連結在一起了,最後就剩下上層吊櫃的組裝了。

上層櫃安裝

上層吊櫃(料號87D11-01A87D11-17A87D11-15A87D11-21A87D11-22A)組裝可以將螺栓與墊圈先預組裝於背板的孔位上,再把吊櫃給掛上去並完成鎖固動作。

吊櫃 87D11-01A-KB87D11-01A-KG
百葉窗式吊櫃 87D11-17A-KB87D11-17A-KG
轉角上層櫃 87D11-15A-KB87D11-15A-KG
寬版吊櫃 87D11-21A-KB87D11-21A-KG
雙開門吊櫃 87D11-22A-KB 87D11-22A-KG
上層櫃對鎖

最後別忘了將所有緊鄰的上層吊櫃進行左右螺栓與螺帽的對鎖。

完整系統櫃

系統櫃的組裝就在這裡大功告成了,只要依照步驟組裝是不是非常簡單?
未來如果進行系統櫃的組成變動或是新增單元座,只要注意對應的孔位進行更動即可隨心所欲的組合出屬於自己的系統櫃!
