Esta vez, traemos la introducción exhaustiva de los gabinetes del sistema. El código de producción de The Series of 87D11 se presentará como ejemplos en el siguiente artículo.

Armarios Altos

Para empezar será necesario montar el Gabinete Alto, y los códigos de producción serán 87D11-02A o 87D11-18A.

1 Puerta Armario Alto 87D11-02A-KB87D11-02A-KG
2 Puertas Armario Alto 87D11-18A-KB87D11-18A-KG
Juego de base de Armario Alto

El conjunto base de la zona inferior se compone de cuatro partes. Cabe destacar que los componentes de la derecha y la izquierda están hechos con pestillos encima de ellos. Acople estos dos componentes con la parte delantera y trasera, luego apriete los tornillos.


Placa inferior del Armario Alto

Cubra el conjunto base con la placa inferior, luego apriete los tornillos desde arriba.


Cuerpo principal del Armario Alto

Conecte tres lados del cuerpo principal del gabinete. Alinee los pestillos con los espacios correspondientes y fije los componentes hacia arriba para formar el cuerpo en forma de U.


Conjunto de base del Armario Alto y conexión al cuerpo principal

El siguiente paso es conectar el cuerpo principal con el conjunto base y la placa superior. Todos los pestillos deben fijarse correctamente para que el gabinete sea firme y estable. Recuerde apretar los tornillos hacia adelante desde el conjunto base. (Se necesitan dos tornillos respectivamente en ambos lados de la parte superior y la parte inferior.)


Partición del Armario Alto

Es hora de colocar las particiones en el gabinete. Tenga en cuenta que los pestillos están diseñados en la parte delantera, derecha, izquierda y trasera. Es importante que los pestillos en la parte posterior se conecten a los espacios de las particiones y no simplemente colocar las particiones sobre los pestillos.


Puerta del Armario Alto

La instalación de las puertas será el proceso final del montaje de un armario alto. Jale la manija, que está dentro de la puerta y cerca del extremo giratorio, hacia abajo. Suelte la manija después de alinear el espacio correspondiente y la puerta se instalará correctamente.

Conexiones de Unidades

Instalación del Pilar de Armario Alto

Ahora el gabinete alto en el costado está completo. Fije y atornille el pilar en la parte trasera del armario alto. (Si este gabinete alto se colocará en el lado izquierdo del gabinete del sistema, el pilar debe atornillarse en el lado derecho de la parte posterior del gabinete alto. De lo contrario, atornille el pilar en el lado izquierdo de la parte posterior para colocar el gabinete alto en el lado derecho.)


Instalación del Pilar del Armario Inferior

Continúe con la instalación del gabinete inferior y los pilares de cada unidad. El paso inicial es atornillar dos pilares (Código de producción 87D11-071A) en la parte posterior del gabinete inferior (Código de producción 87D11-03A, 87D11-04A, 87D11-05A, 87D11-25A, 87D11-11A). Atornille directamente con pernos y las posiciones de bloqueo que están diseñadas en el gabinete inferior.

Armario con Puerta Abierta 87D11-03A-KB87D11-03A-KG
Armario con 4 Cajones 87D11-04A-KB87D11-04A-KG
Armario con 5 Cajones 87D11-05A-KB87D11-05A-KG
Armario con 7 Cajones 87D11-25A-KB87D11-25A-KG
Cesto de Basura con Portapapel 87D11-11A-KB87D11-11A-KG
Pilar 87D11-071A-B87D11-071A-G
Instalación del Panel Trasero y del Pilar

El siguiente paso es instalar el panel trasero (Código de producción 87D11-06A) entre dos pilares. Use los pernos y las tuercas para acoplar y atornillar el panel posterior con los pilares en el lado derecho e izquierdo.

Panel Trasero 87D11-06A-B87D11-06A-G
Atornillando unidades juntas

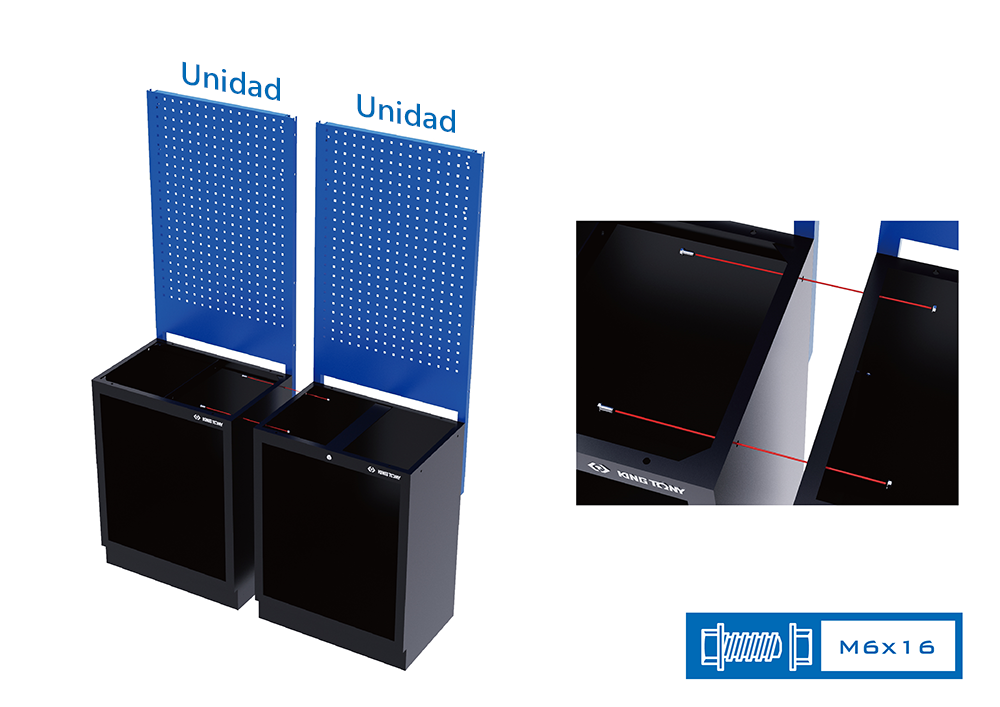

Cada unidad debe fijarse y atornillarse entre sí en el siguiente proceso (una unidad involucraba un conjunto de gabinete inferior, un panel posterior que se conecta con dos pilares y un gabinete de pared. Sin embargo, un gabinete alto se clasifica como una unidad (La unidad del siguiente ejemplo aún no tiene un gabinete de pared). Utilice los pernos y las tuercas para atornillar las posiciones de bloqueo que se encuentran en la parte superior del lado derecho e izquierdo del gabinete inferior.

Atornillar Armario Alto y otro mueble

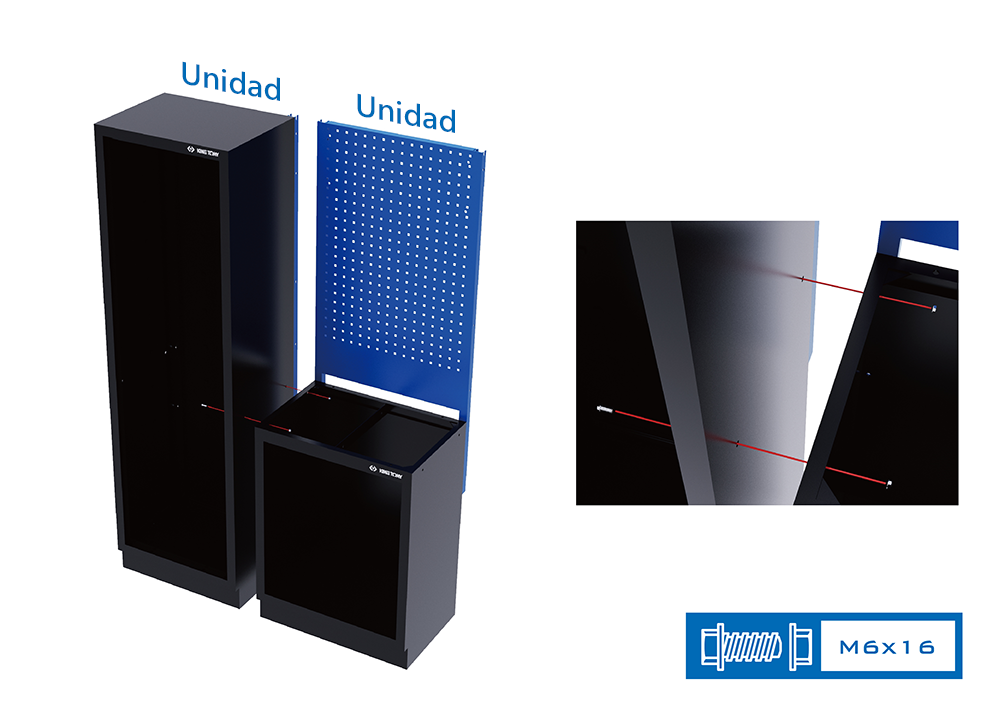

El gráfico anterior indica el método de atornillar el armario alto en el lateral y la unidad en el lateral.

Atornillar los Paneles Traseros juntos

Después de terminar la fijación de los gabinetes inferiores, el siguiente paso será atornillar los paneles posteriores. Atornille los pilares que están uno al lado del otro. El espacio en la parte superior de los pilares se puede utilizar como posicionamiento de antemano, luego apriete los tornillos del resto de las posiciones de bloqueo.


Tableros

Tablero de dos unidades

Es hora del proceso de instalación de un tablero (Código de producción de tableros de madera 87D11-xxA o código de producción de tableros inoxidables 87D11-xxSA). El gráfico demuestra el método de atornillar un tablero para dos unidades. Colocando el tablero en los gabinetes inferiores, luego atornille los pernos hacia arriba desde el interior de los gabinetes inferiores.

Tabla de Madera Prensada
87D11-xxA
87D11-08A 1360*465*38mm
87D11-09A 2042*465*38mm
87D11-10A 681*463*38mm
Tabla de Acero Inoxidable
87D11-xxSA
87D11-08SA 1360*465*38mm
87D11-09SA 2042*465*38mm
87D11-10SA 681*463*38mm
Tablero de tres unidades

El gráfico de arriba muestra el método de atornillar una placa para tres unidades. Llama la atención que las tres unidades normalmente vienen con un carro de herramientas en el medio, lo que implica que el panel trasero en el centro se debe unir de antemano con los otros dos al lado. Atornille los pernos hacia arriba desde el interior de los dos gabinetes inferiores para estabilizar el tablero.


Armario Inferior Tipo Cajonera

Si su gabinete inferior consta de cajones (código de producción 87D11-04A, 87D11-05A, 87D11-25A), los cajones deben desmontarse por adelantado. Como demuestra el gráfico, se puede ver una estructura mecánica negra en el riel deslizante derecho e izquierdo después de abrir el cajón. Tenga en cuenta que el lado derecho del cajón debe levantarse y el lado izquierdo debe presionarse hacia abajo cuando se trata de sacar los cajones, y el espacio de trabajo para la instalación del tablero se hará después.

Armario con 4 Cajones 87D11-04A-KB87D11-04A-KG
Armario con 5 Cajones 87D11-05A-KB87D11-05A-KG
Armario con 7 Cajones 87D11-25A-KB87D11-25A-KG

Armarios de Esquina

Juego de base del Armario Esquinero Inferior

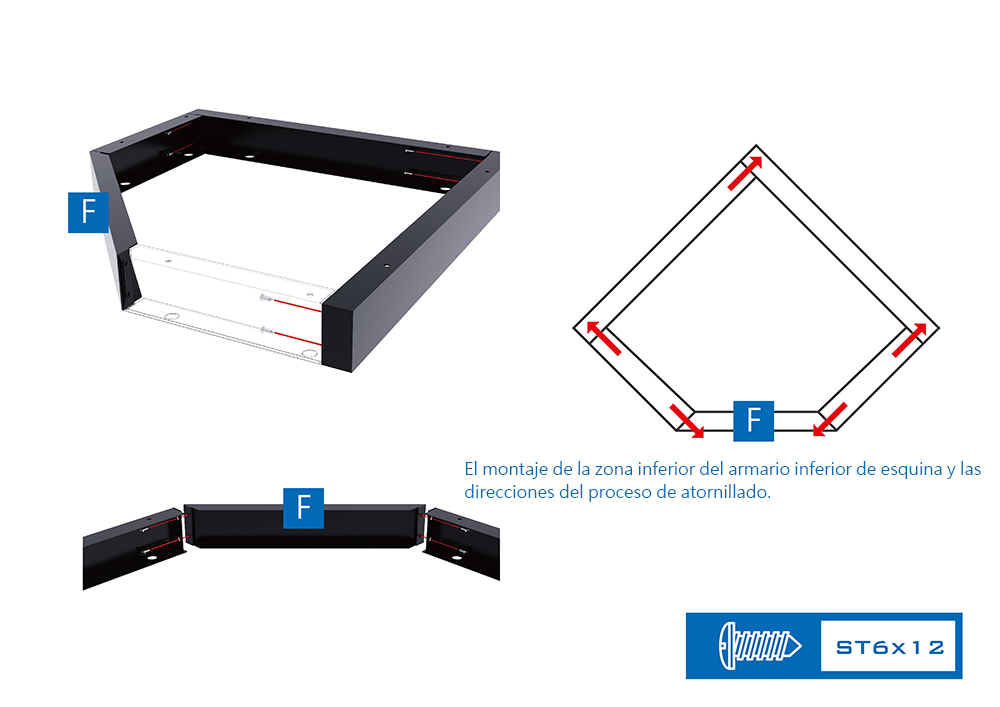

Si su arreglo del gabinete del sistema incluye gabinetes de esquina, debe comenzar el proceso a continuación ensamblando el área inferior del gabinete inferior de esquina (Código de producción 87D11-13A). De acuerdo con las instrucciones del gráfico, ensamble los cinco componentes en un conjunto base con forma de pentágono.

Armario Esquinero Inferior 87D11-13A-KB87D11-13A-KG
Cuerpo principal del Armario Esquinero Inferior

Deje a un lado el conjunto base terminado y construya los cuatro lados del cuerpo principal del gabinete inferior de la esquina.

Placa inferior del Armario Esquinero Inferior

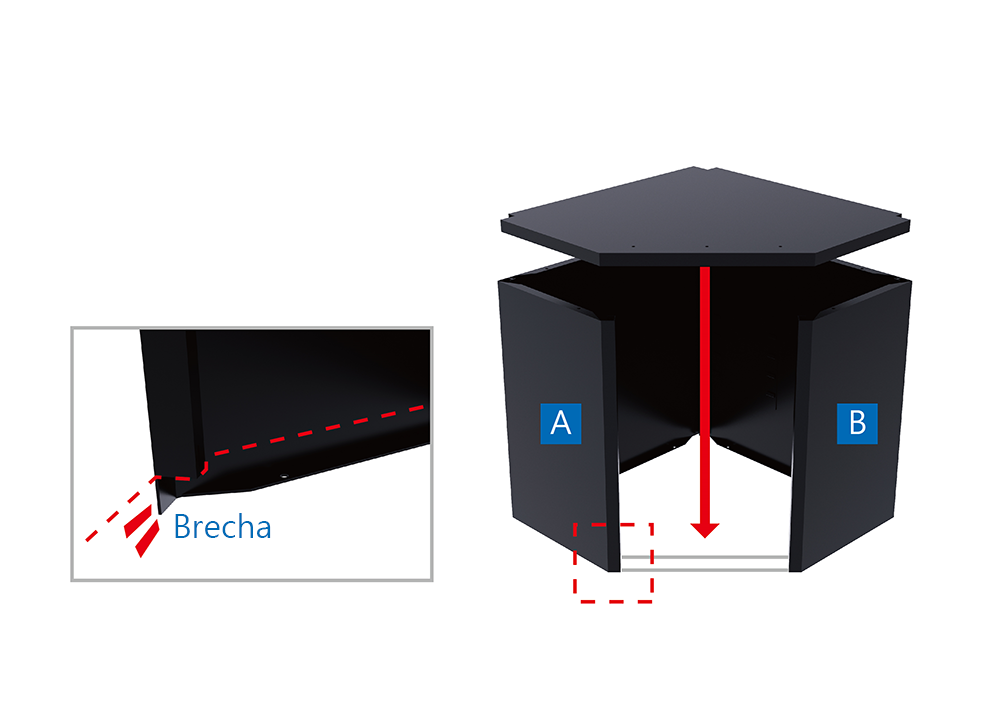

Después de ensamblar los cuatro componentes del cuerpo principal, instale la placa inferior del pentágono debajo del gabinete inferior de la esquina. Es notable que, de acuerdo con el gráfico, hay espacios en el área inferior en la parte de flexión del componente A y B que pueden caber en el espesor de la placa inferior. La ubicación de la placa inferior y las partes dobladas debajo pueden mantener la estabilidad y firmeza de los cinco componentes.


Juego de base del Armario Esquinero Inferior y conexión al cuerpo principal

Acople el conjunto base y el cuerpo principal con la forma de pentágono correspondiente. Atornille hacia arriba a través del hueco debajo de la base para unir el cuerpo principal y la placa inferior.


Viga del Armario Esquinero Inferior

Continúe con la instalación de la viga transversal que tiene el logotipo de KING TONY.


Arrestador de puerta del Armario Esquinero Inferior

El siguiente paso es aplicar el arrestador de puerta. Apriete los tornillos desde arriba en el interior para fijar el gabinete inferior de la esquina.


Partición del Armario Esquinero Inferior

Coloque la partición del gabinete inferior de la esquina desde arriba. Tenga en cuenta que los pestillos deben estar correctamente alineados.


Puerta del Armario Esquinero Inferior

Instale la puerta y el gabinete inferior de la esquina estará completo.


Panel Trasero Esquinero

Instale los pilares (Código de producción 87D11-071A) y los paneles posteriores (Código de producción 87D11-16A) a los lados del gabinete inferior de la esquina.

Pilar 87D11-071A-B87D11-071A-G
Panel Trasero Esquinero 87D11-16A-B87D11-16A-G
Tablero del Armario Esquinero Inferior

Atornille el tablero del gabinete inferior de la esquina ((Código de producción 87D11-14A o 87D11-14SA).


Perchas de soporte para Armario Esquinero de Pared

Atornille los colgadores de soporte izquierdo y derecho en la parte posterior del gabinete de pared de esquina (Código de producción 87D11-15A), luego el gabinete de pared de esquina se puede colgar en los paneles posteriores, como se muestra en el gráfico. Desde ahora, el gabinete de esquina está terminado y se puede conectar con otros gabinetes de sistema completos.

Armario Esquinero de Pared 87D11-15A-KB87D11-15A-KG

Gabinetes de Pared

Armario de sistema sin Armarios de Pared

Ahora todas las unidades del gabinete del sistema, incluido el gabinete alto y el gabinete de esquina, están firmemente unidas. Por lo tanto, es hora de montar los armarios de pared.


Armarios de Pared de instalación

El montaje de los gabinetes de pared (Código de producción 87D11-01A, 87D11-17A, 87D11-15A, 87D11-21A, 87D11-22A) puede colocar los pernos y las arandelas en los sitios de orificios en el panel posterior con anticipación, luego cuelgue los gabinetes de pared y apriete los tornillos.

Armario de Pared 87D11-01A-KB87D11-01A-KG
Persiana Enrollable 87D11-17A-KB87D11-17A-KG
Armario Esquinero de Pared 87D11-15A-KB87D11-15A-KG
Armario de Pared Extra Ancho 87D11-21A-KB87D11-21A-KG
Armario de Pared de Doble Puerta 87D11-22A-KB 87D11-22A-KG
Armarios de Pared se conectan entre sí

Por último, pero no menos importante, recuerde apretar los pernos y tuercas de los gabinetes de pared uno al lado del otro.





Armario del sistema completamente instalado

El montaje de los armarios del sistema ha finalizado. ¿No es realmente fácil simplemente siguiendo los pasos del proceso?

Aún así, la reorganización del gabinete del sistema, como ajustes o la aplicación de nuevas unidades, se puede implementar en el futuro. Todo lo que necesita hacer, es prestar atención a los sitios de agujeros correspondientes para modificar todo el conjunto, ¡y no dude en diseñar su propio gabinete de sistema!
