KT工具操作及应用班

Tools Operation and Application Class

系统柜组装

人气 : 343

今天我们给各位带来系统柜的详细图文解说,这里以87D11系列的系统柜样式以及料号做说明。

立櫃

首先我们需要先将侧边的立柜组装起来,料号87D11-02A87D11-18A

单门式立柜 87D11-02A-KB87D11-02A-KG
双门式立柜 87D11-18A-KB87D11-18A-KG

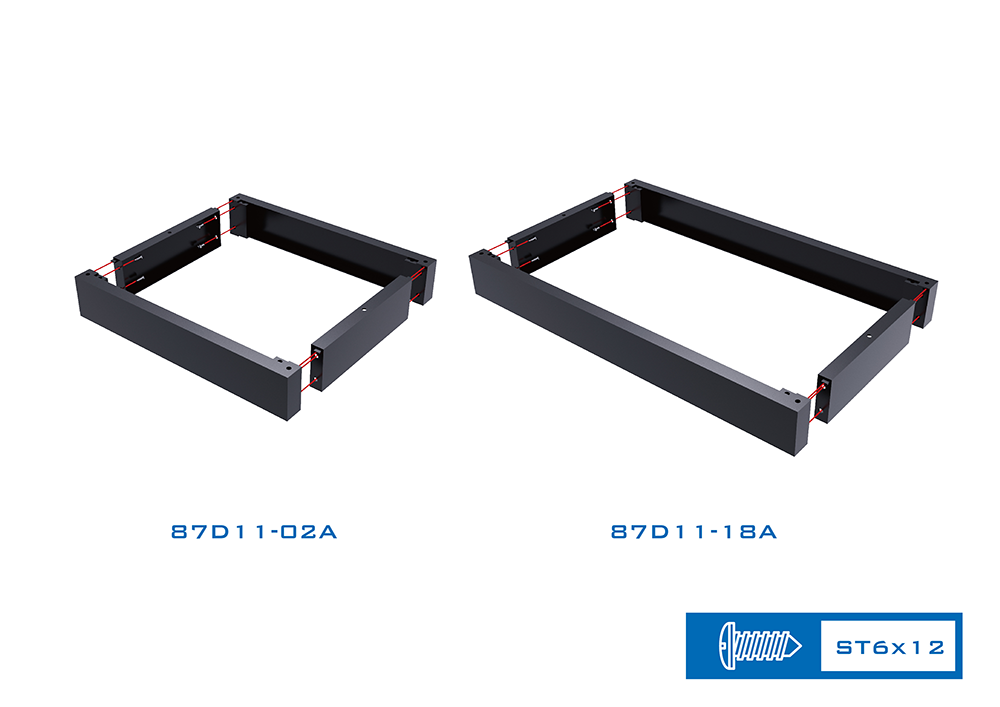

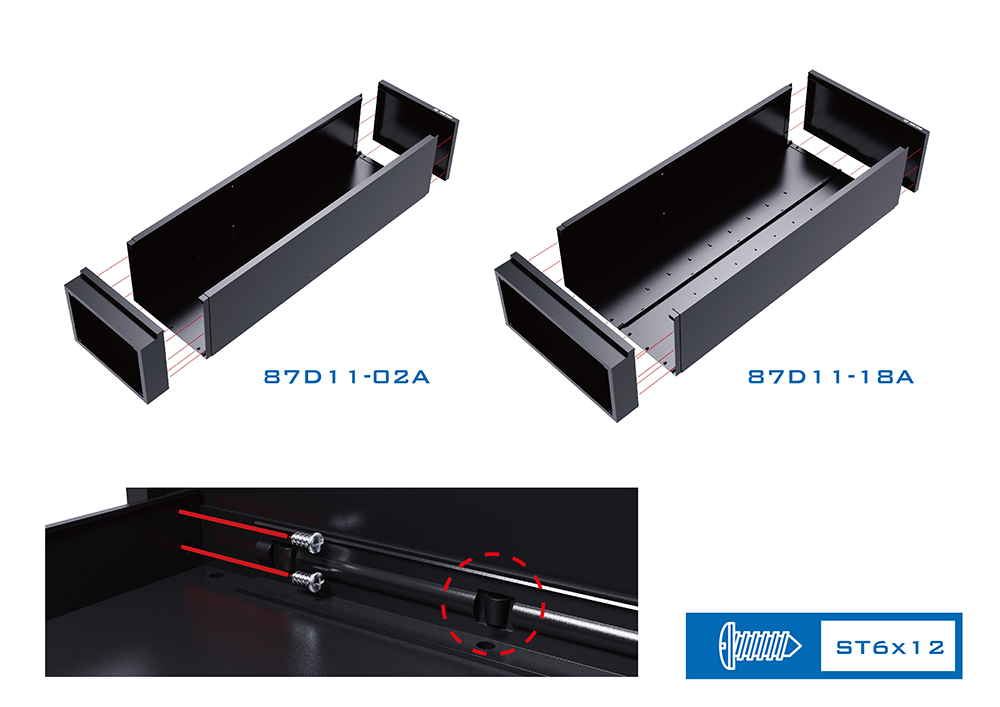

立柜基座

底部由四个部分组装而成一个基座,这里注意左右侧的两个零件上方有卡榫,与前后侧零件对接后锁上螺丝即可。

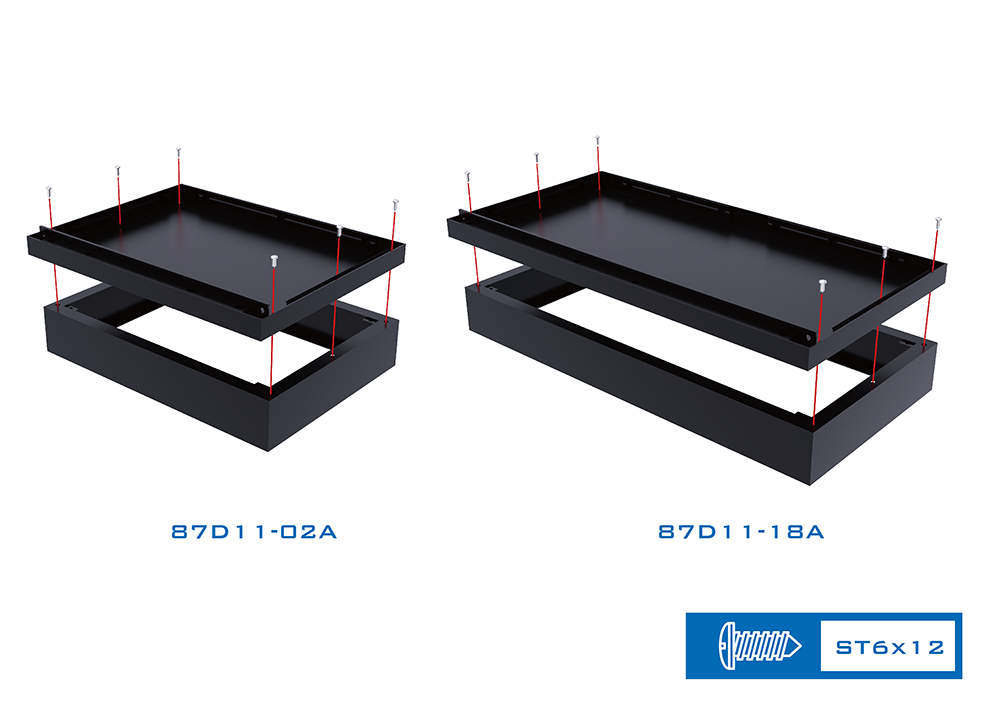

立柜底面

将立柜底面盖上基座,由上方锁紧所有的螺丝。

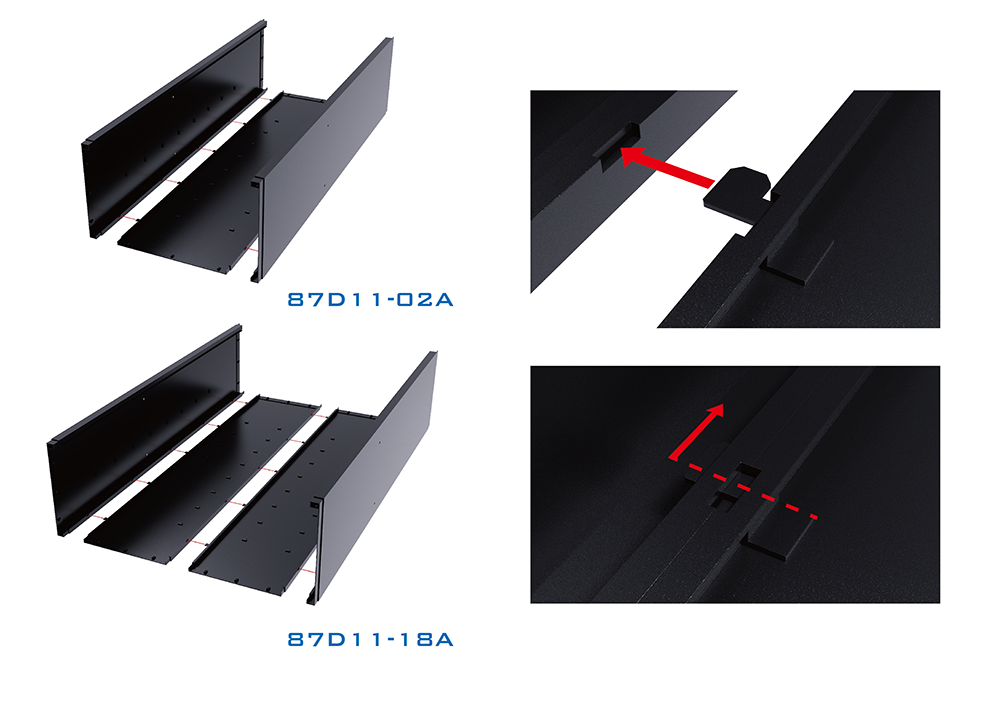

立柜板身

把立柜板身主体三个面连接起来,卡榫插入对应的缺口后再向上卡住,将板身形成一个U字型。


立柜主体基座连接

完成后将主体分别与基座及立柜最上方作连接,连接时要注意确实将所有卡榫都卡进去才能稳固,并记得从基座内部往前方锁上螺丝(上下边的两侧各两颗螺丝)。

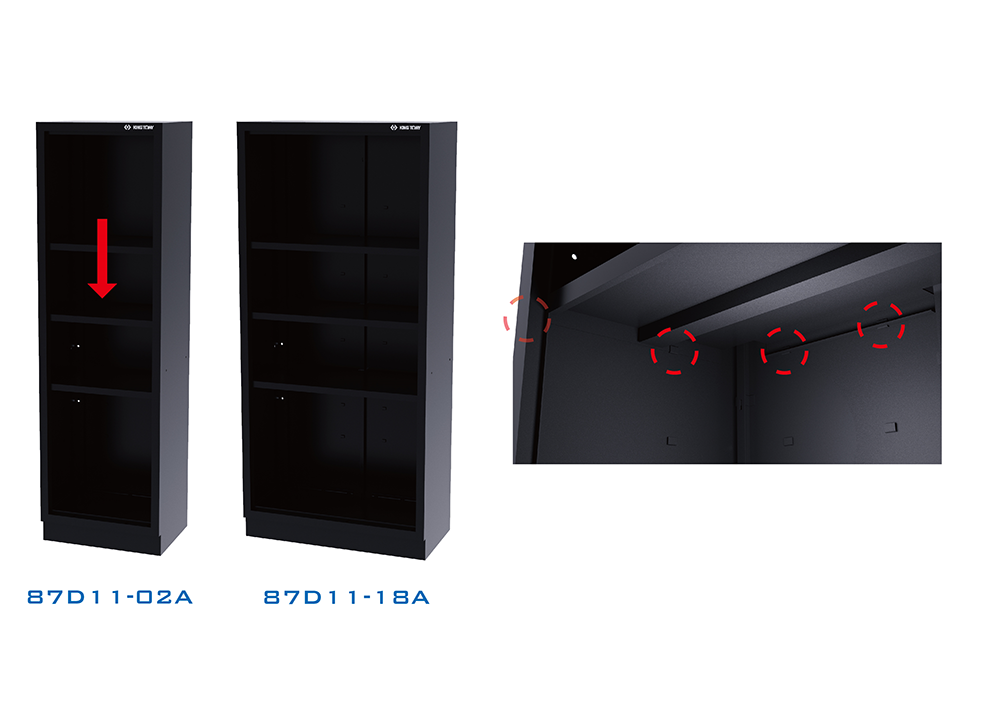

立柜隔板

这时候就可以把立柜内部每一层隔板给放置上去,要注意前方、左右侧及后方皆有卡榫,而后方的卡榫需插入隔板的缺口而不是单纯架着。

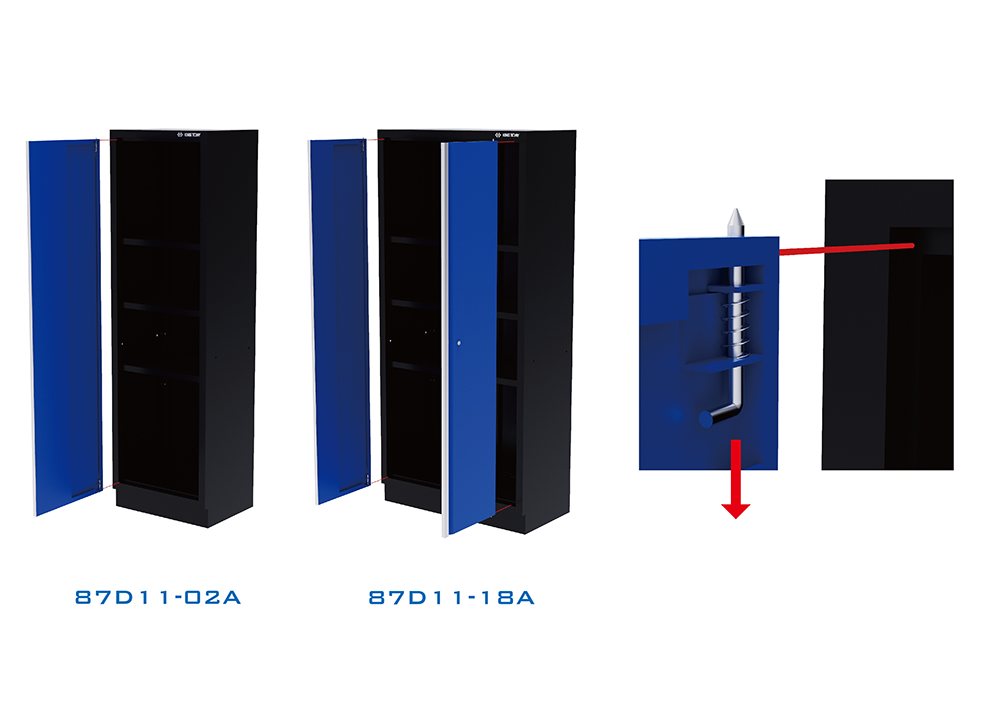

立柜门

最后把门给安装上去,内侧靠旋转端有个把手向下拉,对准缺口后放开把手即可很简单的完成门的安装。

单元座连接

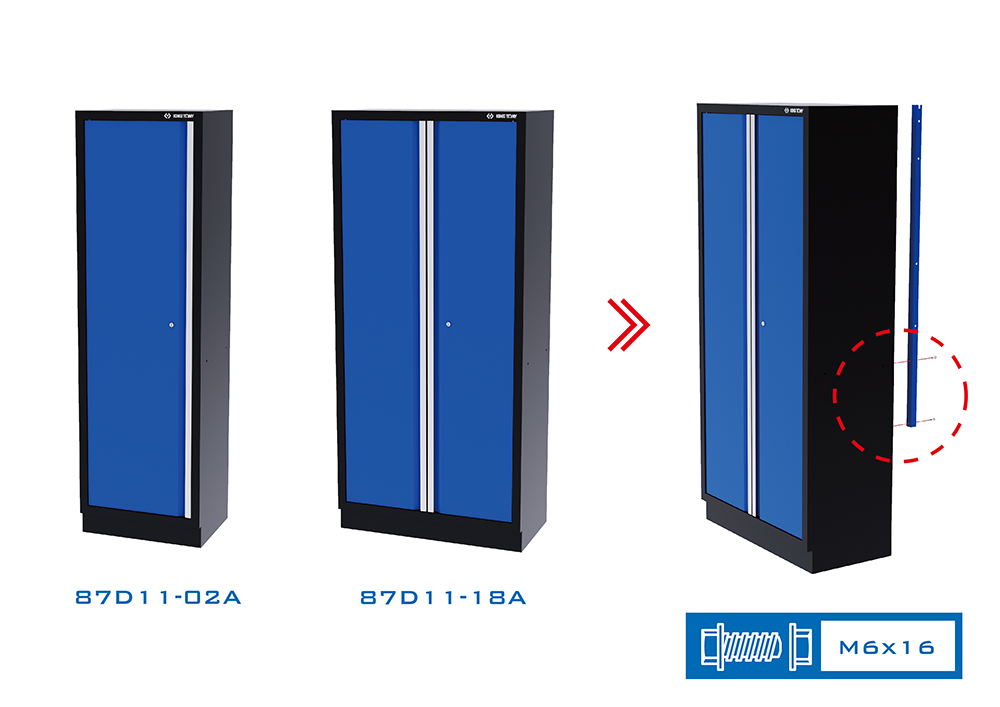

立柜连接杆安装

侧边立柜完成,于立柜后方锁上连接杆(若立柜处于系统柜最左边,则于立柜右侧后方锁上连接杆,反之则装在左侧后方)。


下层柜连接杆安装

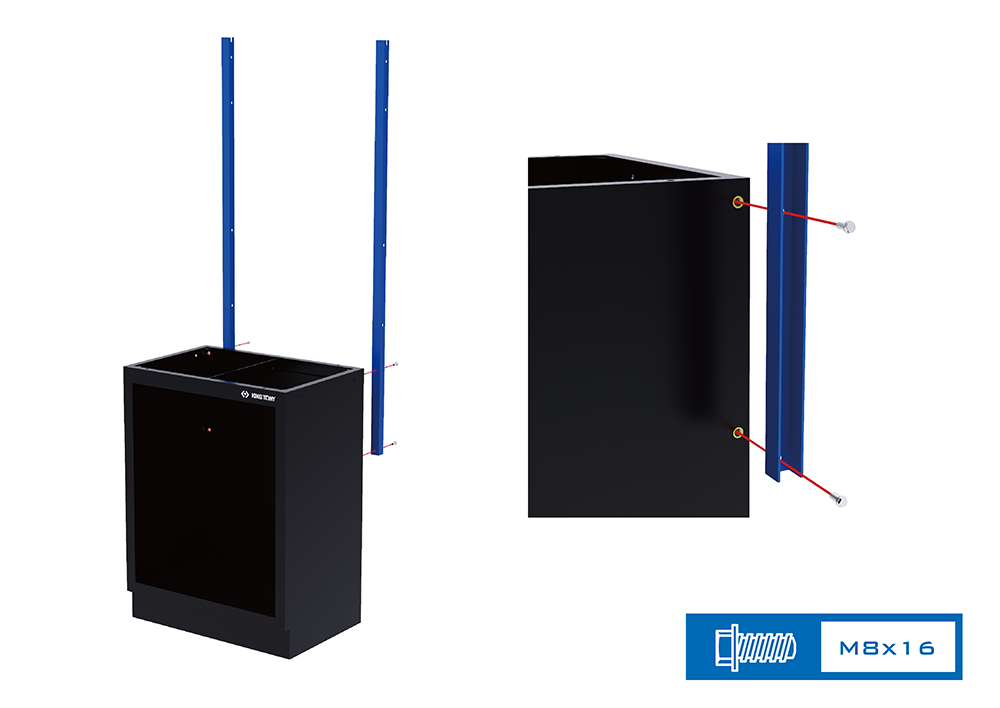

接着将各座单位的下层柜以及连接杆做安装,首先先将下层柜(料号87D11-03A87D11-04A87D11-05A87D11-25A87D11-11A)的后方锁上两个连接杆(料号87D11-071A),使用螺栓与内嵌锁位直接锁上。

开门式下层柜 87D11-03A-KB87D11-03A-KG
四抽下层柜 87D11-04A-KB87D11-04A-KG
五抽下层柜 87D11-05A-KB87D11-05A-KG
七抽下层柜 87D11-25A-KB87D11-25A-KG
纸巾架+垃圾桶 87D11-11A-KB87D11-11A-KG
连接杆 87D11-071A-B87D11-071A-G
洞洞板连接杆安装

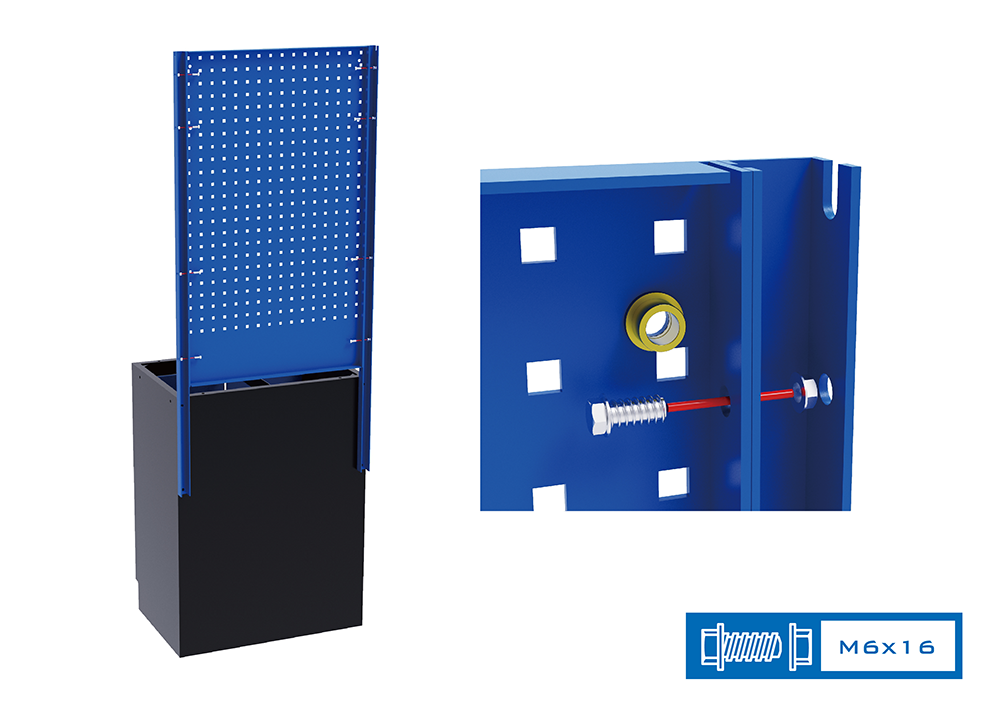

把洞洞板(料号87D11-06A)安装于两个连接杆中间,使用螺栓与螺帽将左右侧的连间杆对接锁上。

系统柜用洞洞板 87D11-06A-B87D11-06A-G

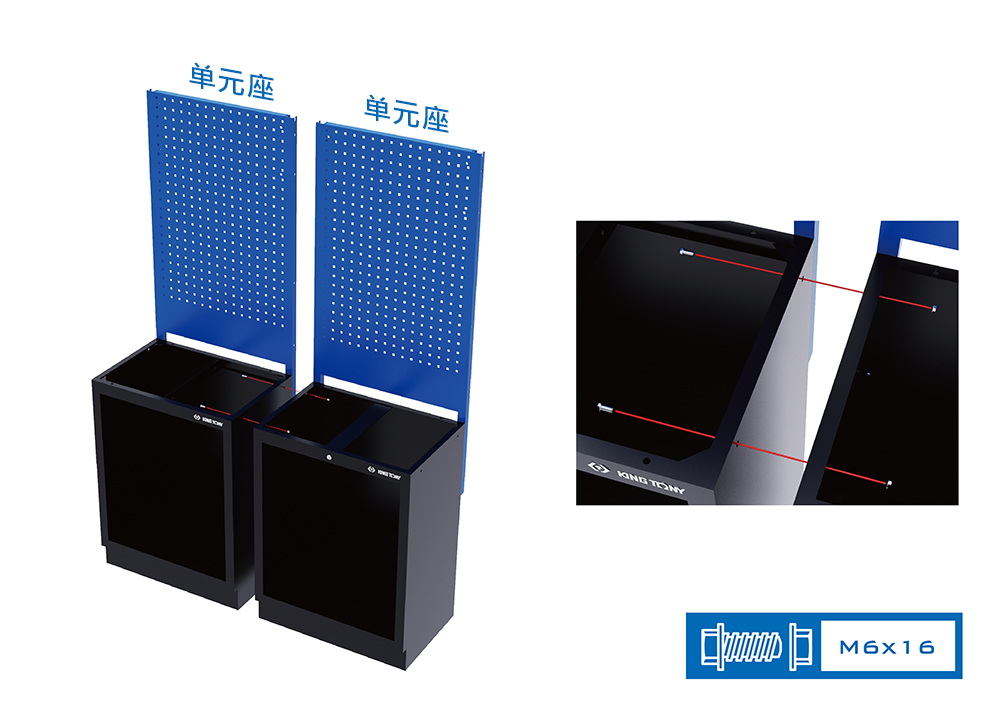

单元座对锁

进行到这里时先将每一座单位进行对锁(其单独一座的单位包含下层柜、两个连接杆与洞洞板组成的背板、上方吊柜的组合,而侧边立柜自为一单位,这里组合的单位座是尚未加上上层柜的单位座),其锁位位于下层柜左右两侧的上方,使用螺栓与螺帽对锁。

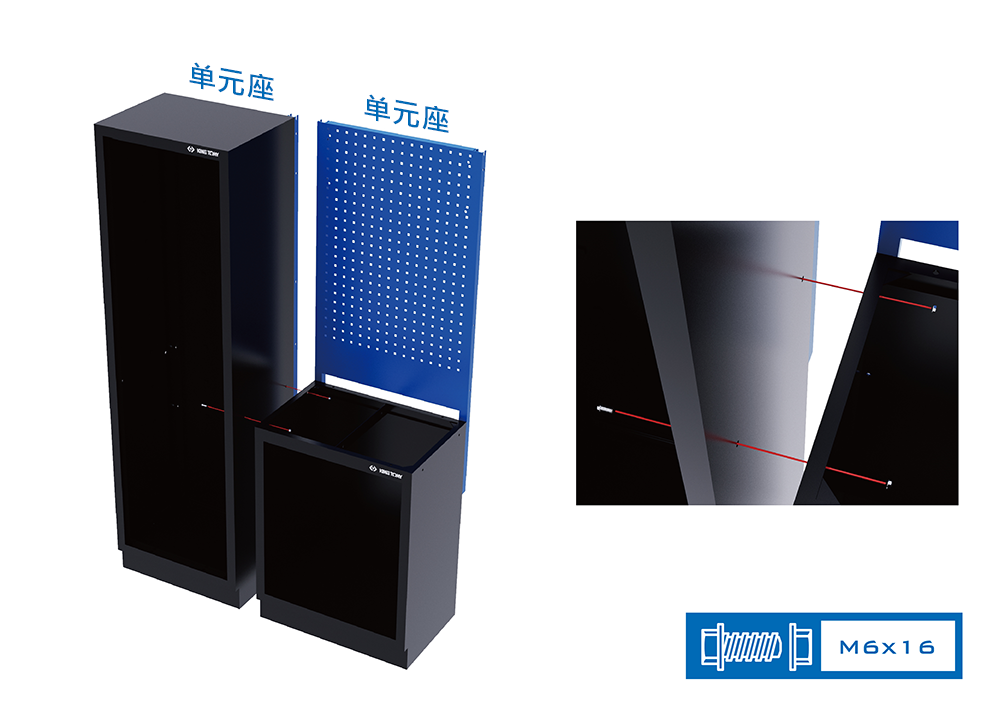

立柜单元座对锁

上图为侧边立柜与紧邻的单元座进行对锁。


单元座背板对锁

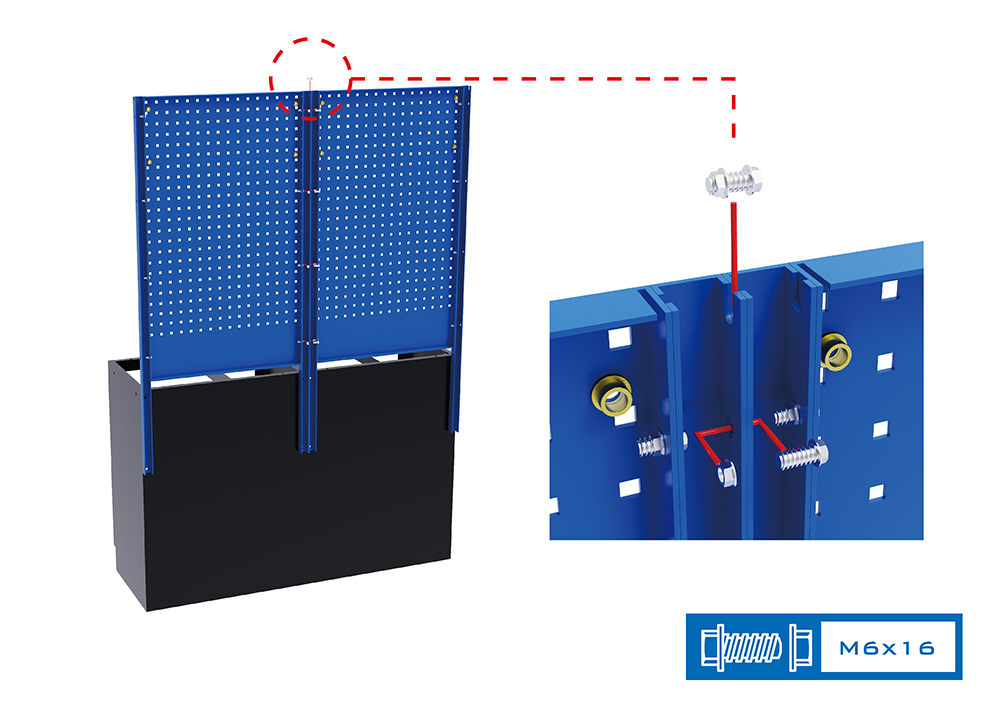

完成下层柜的对锁之后,接着换后方背板的对锁,将两两相邻的连接杆进行对锁动作,可由最上方凹槽处进行预组固定后,再把剩下的锁位全部锁固。


台面

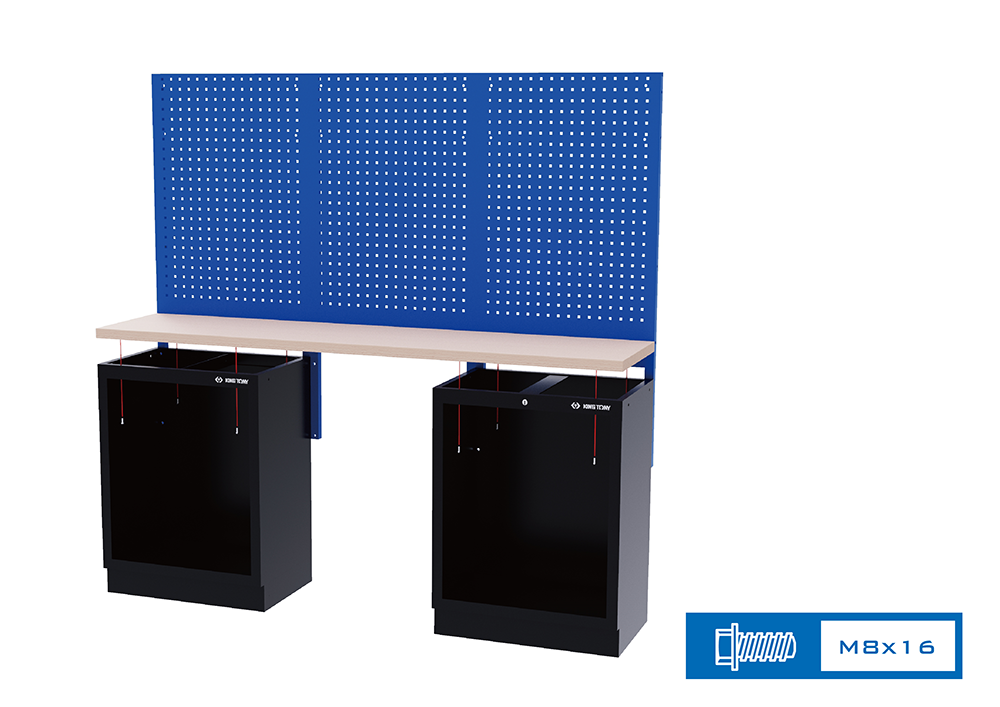

两单元座台面

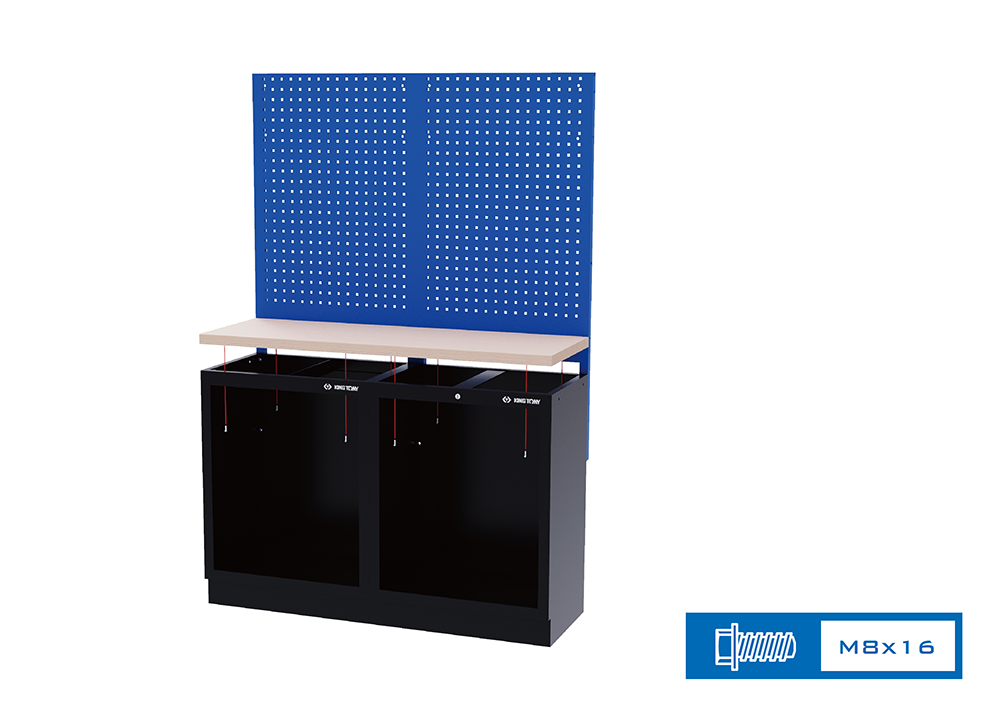

接着进行台面(料号87D11-xxA的木板台面或料号87D11-xxSA的不锈钢台面)的安装,图片为二单元台面锁固示意,放上台面后从下层柜由里而上的锁上螺栓。

下层柜用木板台面
87D11-xxA
87D11-08A 1360*465*38mm
87D11-09A 2042*465*38mm
87D11-10A 681*463*38mm
下层柜用不锈钢台面
87D11-xxSA
87D11-08SA 1360*465*38mm
87D11-09SA 2042*465*38mm
87D11-10SA 681*463*38mm
三单元座台面

上图为三单元台面锁固示意,这里要注意三单元台面通常搭配中间下层柜为工具车形式的单元座,需先将中间座的背板与左右两座的背板相连,再通过左右两座的下层柜向上锁上螺栓与台面进行锁固。


抽屉下层柜

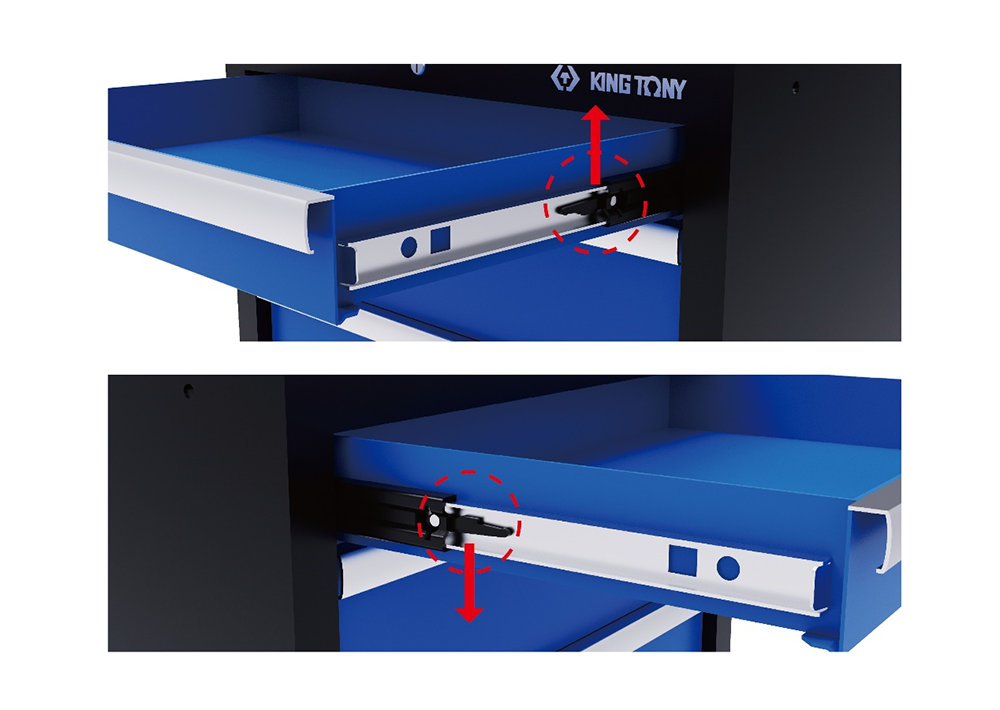

若下层柜是横式抽屉格式(料号87D11-04A87D11-05A87D11-25A)需先将上方几个抽屉抽出,如上图所示开拉抽屉后于左右滑轨上有个黑色机构,这里要注意右侧是向上抬取,左侧是向下按压,即可将抽屉取出并腾出空间进行与台面锁固动作。

四抽下层柜 87D11-04A-KB87D11-04A-KG
五抽下层柜 87D11-05A-KB87D11-05A-KG
七抽下层柜 87D11-25A-KB87D11-25A-KG

转角柜

转角柜基座

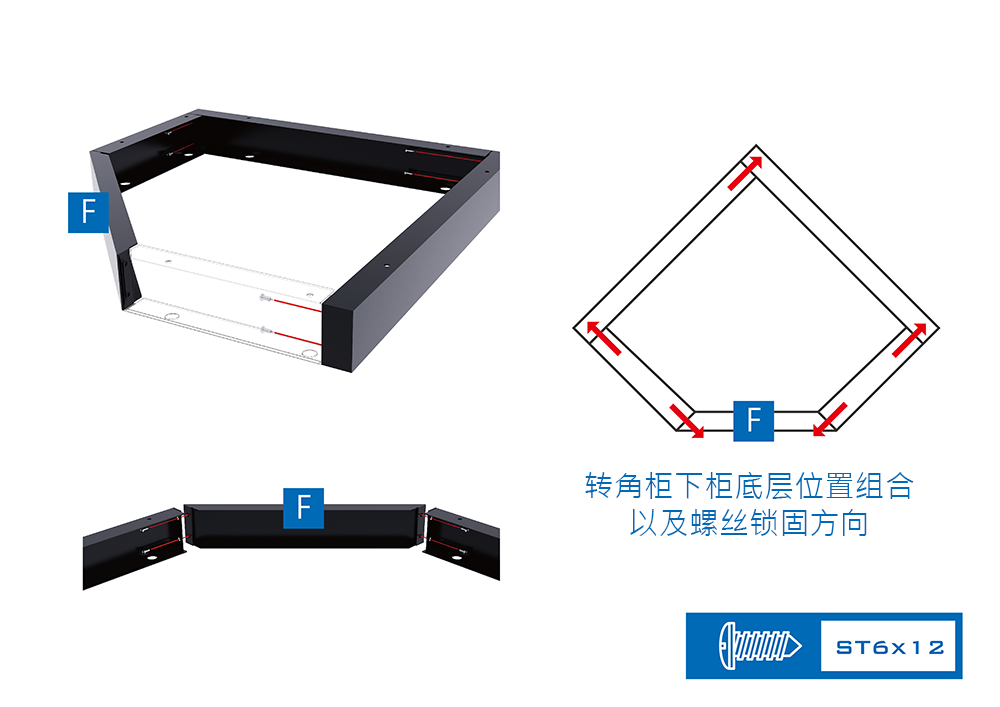

进行到这里,如果你的系统柜组合里有转角柜搭配的话,可以接着从转角下层柜(料号87D11-13A)最下层开始组装,依照图片的方向依序将五个零件组成五角形基座。

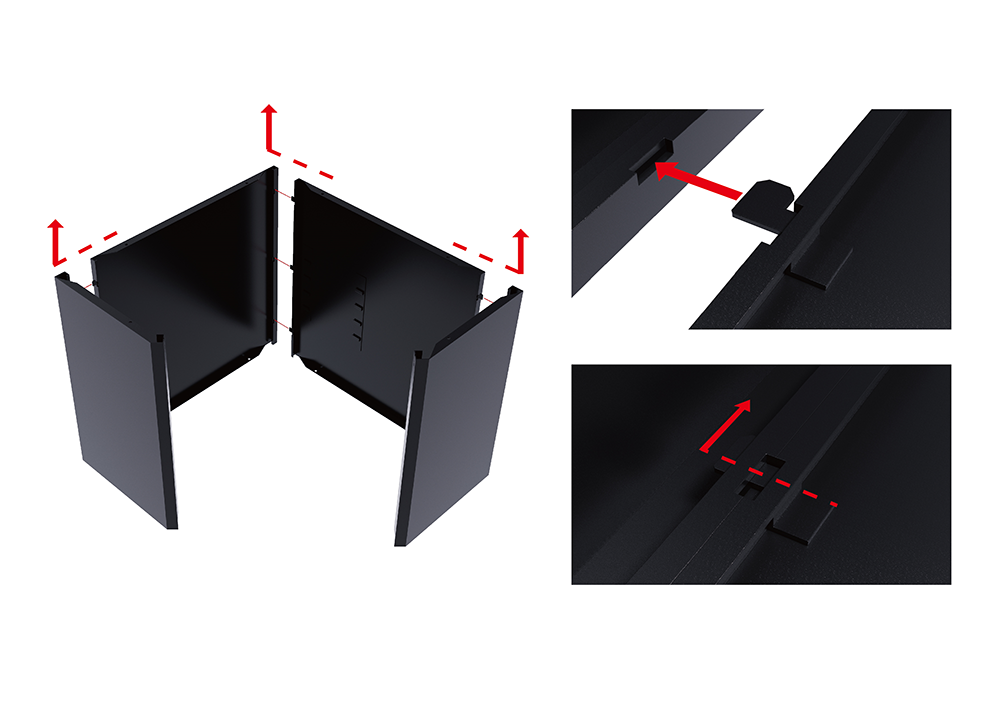

转角下层柜板身

基座完成后请先放置一边,接着把转角下层柜四面板身组装在一起。

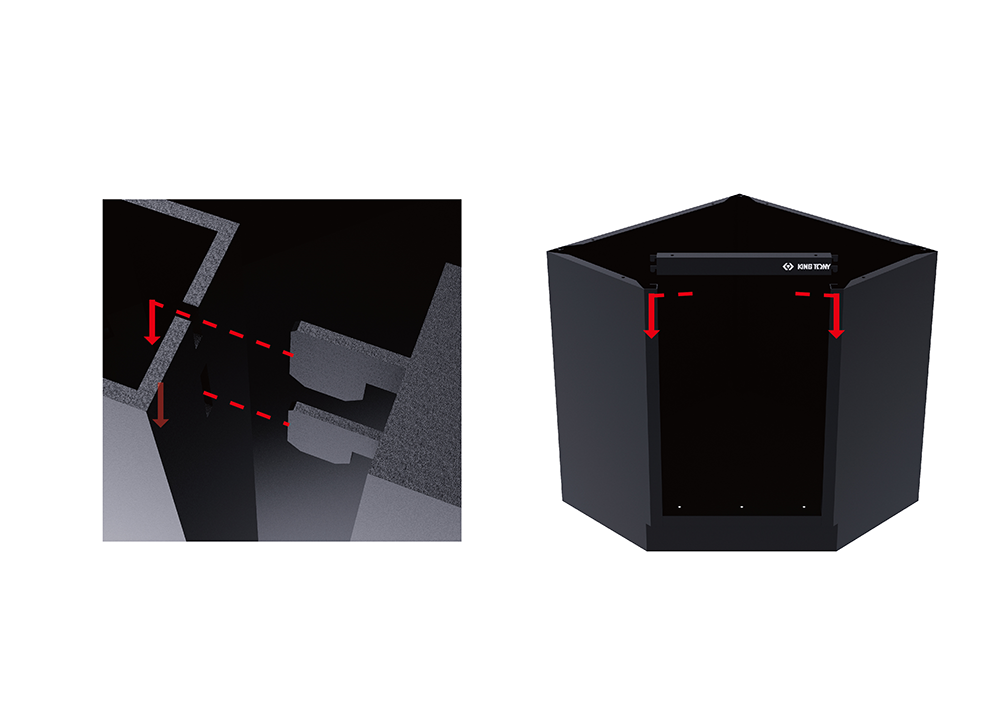

转角下层柜底板

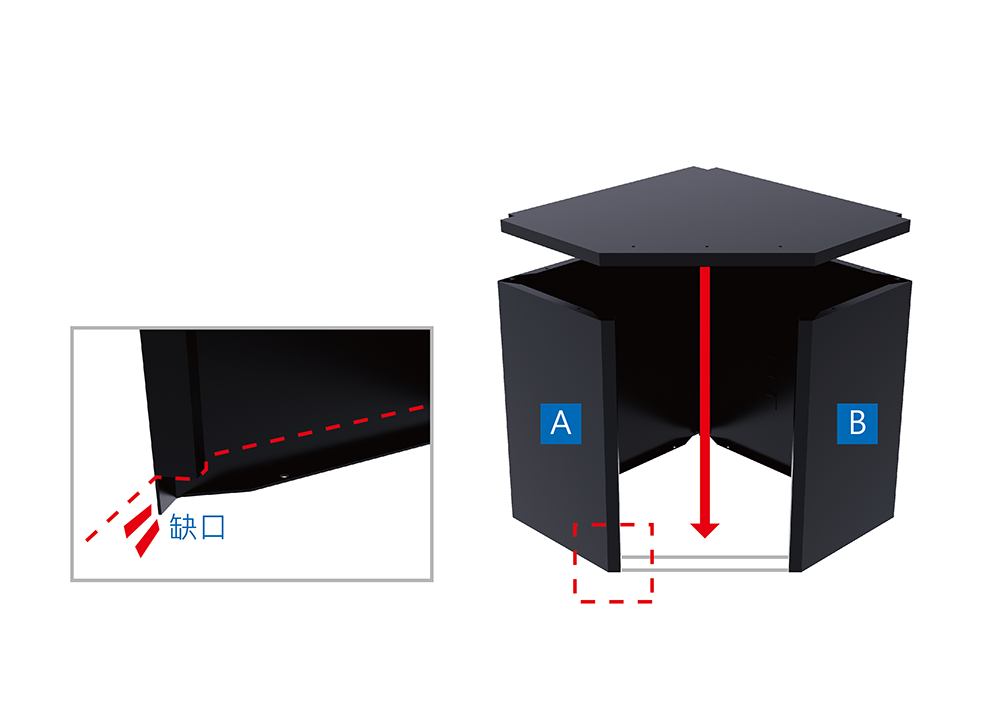

四面板身衔接上以后,把转角下层柜的五角形底板安装上去,这里要注意图片中板身A面及B面这两片转角弯折处底部有个缺口,是刚好对应底板的厚度,使底板放置进去加上板身下方弯折就能稳固这五片零件的组装。

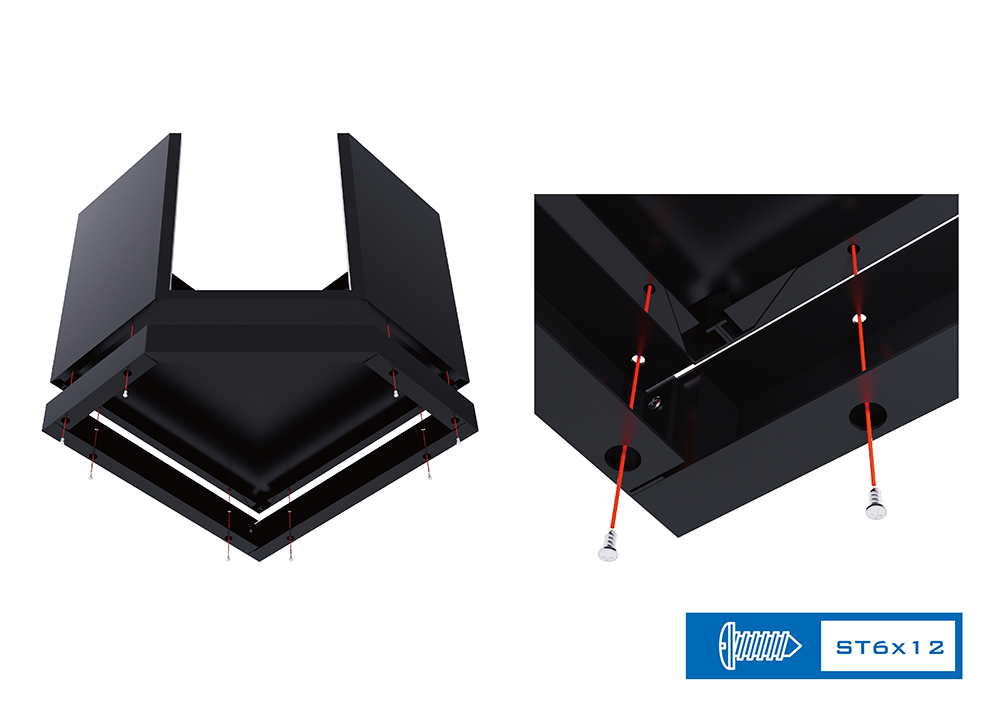

转角主体基座连接

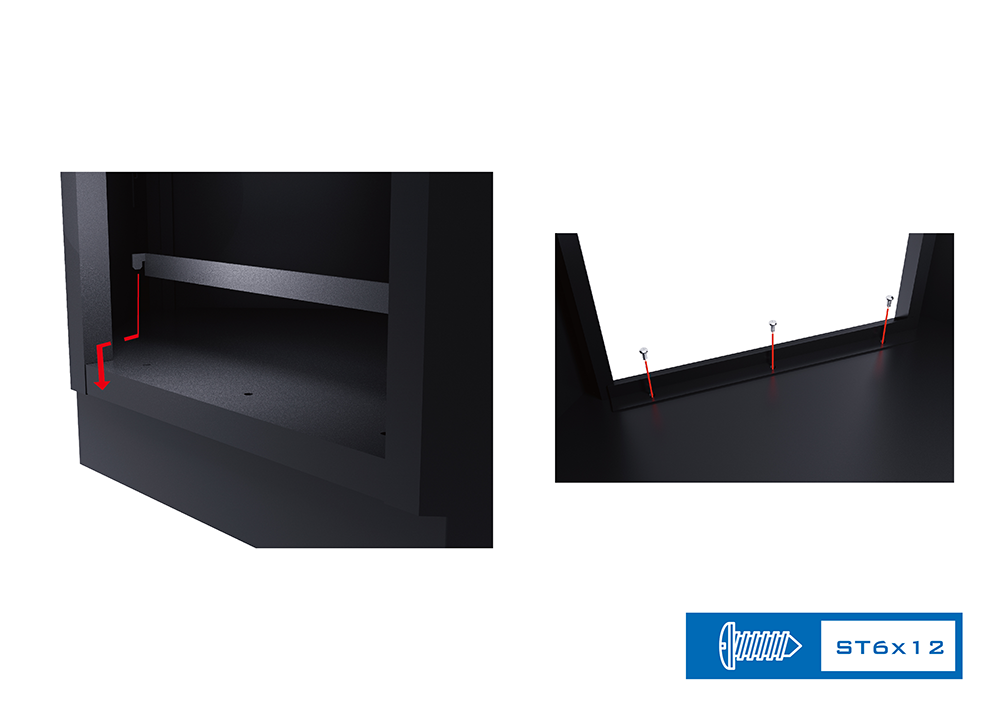

此时再把组装好的基座与板身依照五边形的形状对接,由基座底部的洞将螺丝穿越后向上与板身以及下层底板进行锁固动作。


转角壁架

接着把转角下层柜上方带有LOGO的壁架组装上去。


转角门档

再把门挡零件安装上去,由内部的方向从上方锁固螺丝,进而让转角下层柜更加稳固。


转角隔板

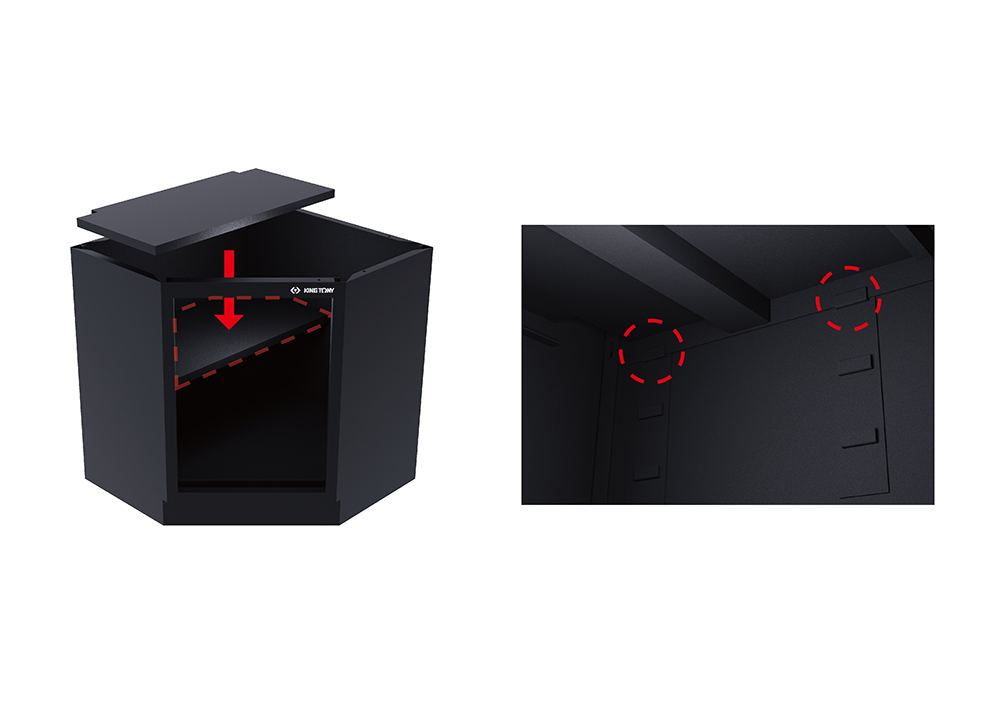

将转角下层柜里面的隔板由上方放置进去,要注意前后的卡榫有确实对上。

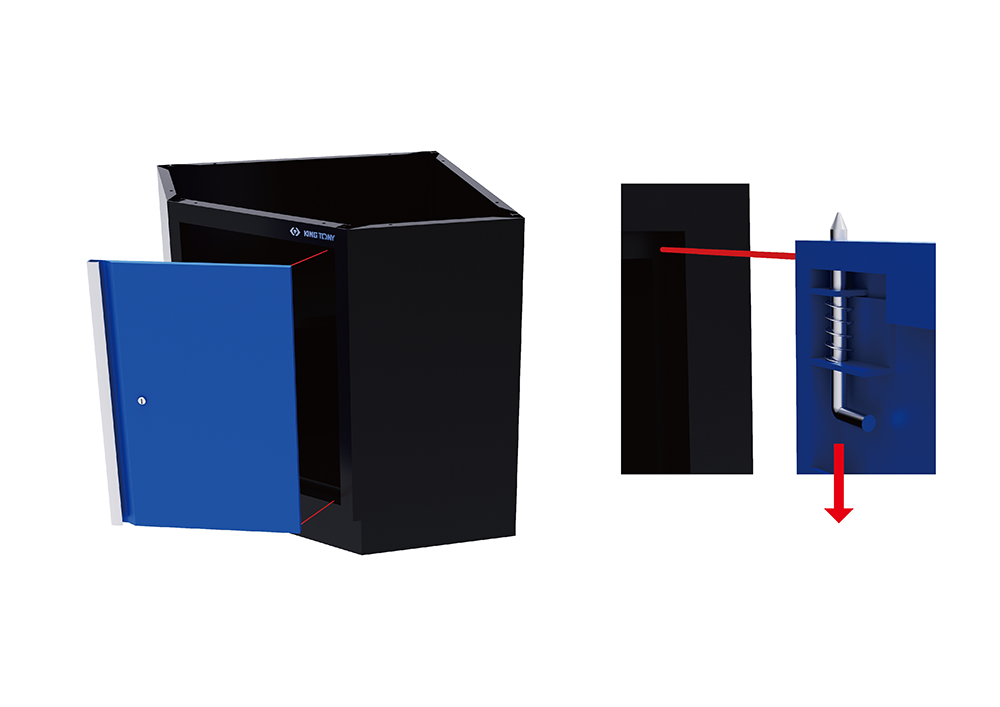

转角柜门

把门给安装上去,转角下层柜的部分即完成。

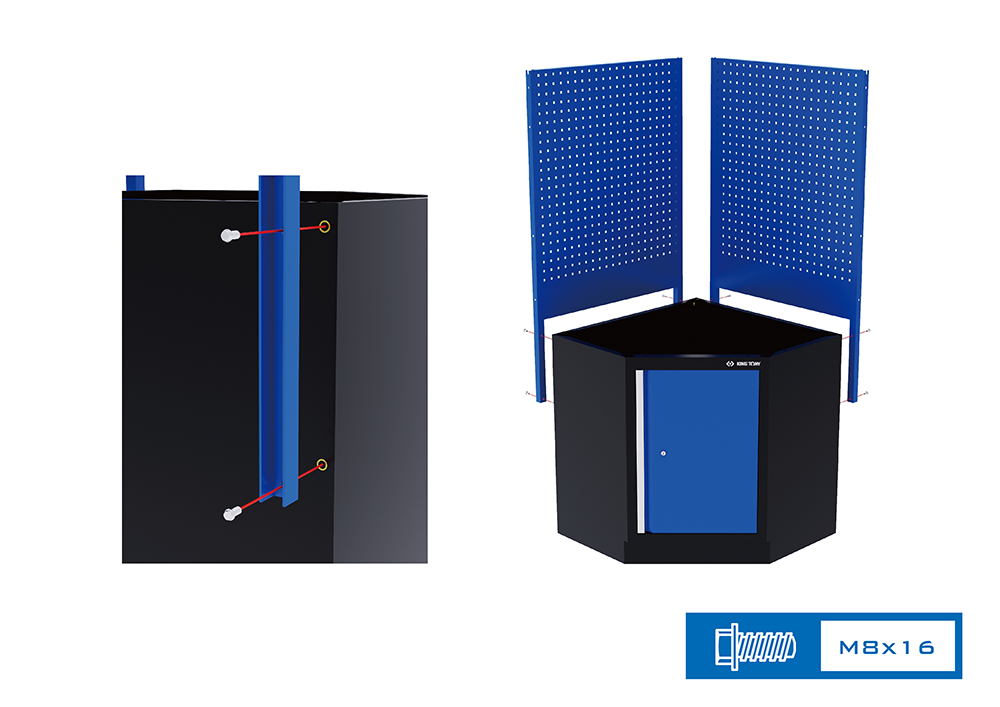

转角柜背板

将两侧含有连接杆(料号87D11-071A)与洞洞板(料号87D11-16A)组成的背板安装上去。

连接杆 87D11-071A-B87D11-071A-G
转角柜洞洞板 87D11-16A-B87D11-16A-G

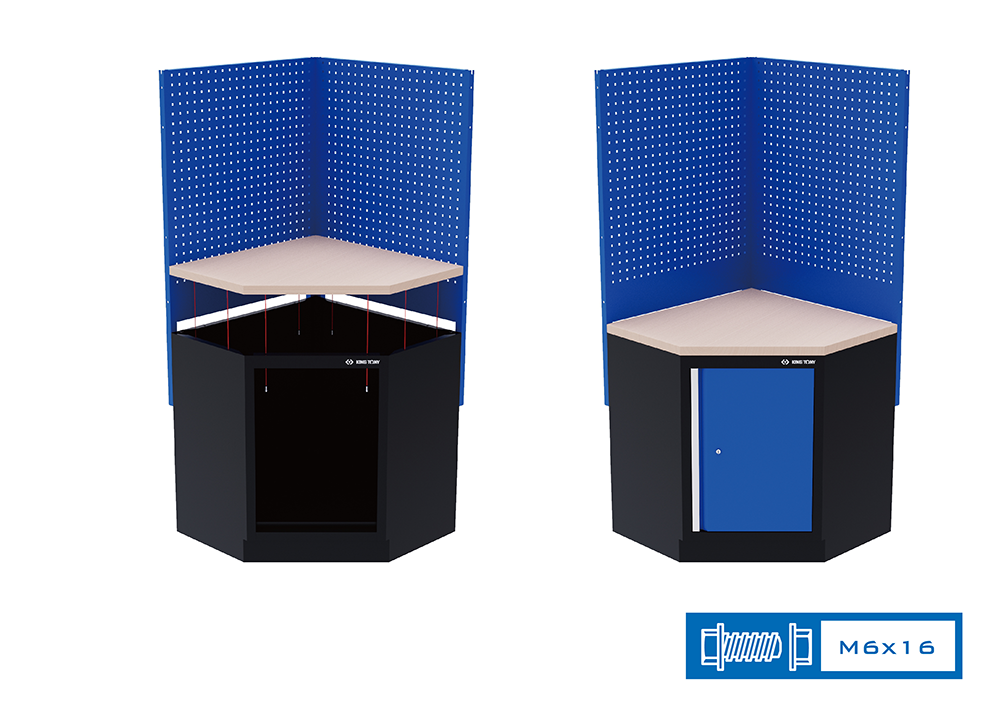

转角柜台面

最后将转角柜台面锁上(木板台面料号87D11-14A或不锈钢台面87D11-14SA)。

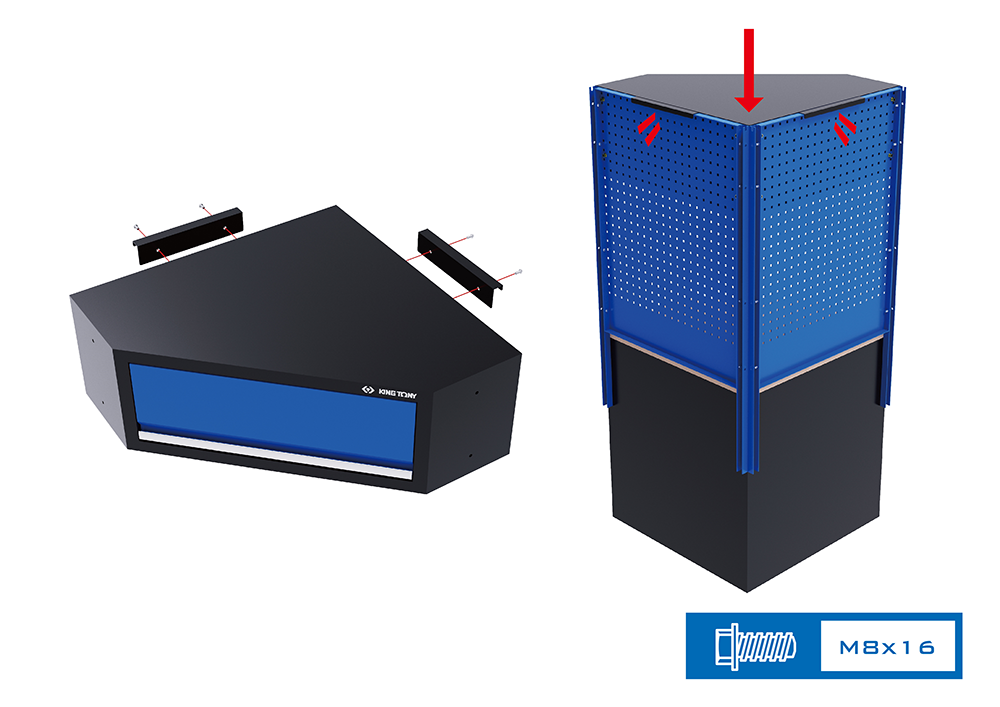

转角柜上层柜挂片

将转角上层柜(料号87D11-15A)后方两侧锁上支撑挂片,即可将转角上层柜挂至背板上方如图,整个转角柜也在此先告一个段落,并与之前其他系统柜组装完成之进度连接。

转角上层柜 87D11-15A-KB87D11-15A-KG

上层吊柜

无上层柜之系统柜

此时系统柜所有的单元座包含侧边立柜与转角柜已是紧密的连结在一起了,最后就剩下上层吊柜的组装了。

上层柜安装

上层吊柜(料号87D11-01A87D11-17A87D11-15A87D11-21A87D11-22A)组装可以将螺栓与垫圈先预组装于背板的孔位上,再把吊柜给挂上去并完成锁固动作。

吊柜 87D11-01A-KB87D11-01A-KG
百叶窗式吊柜 87D11-17A-KB87D11-17A-KG
转角上层柜 87D11-15A-KB87D11-15A-KG
宽版吊柜 87D11-21A-KB87D11-21A-KG
双开门吊柜 87D11-22A-KB87D11-22A-KG

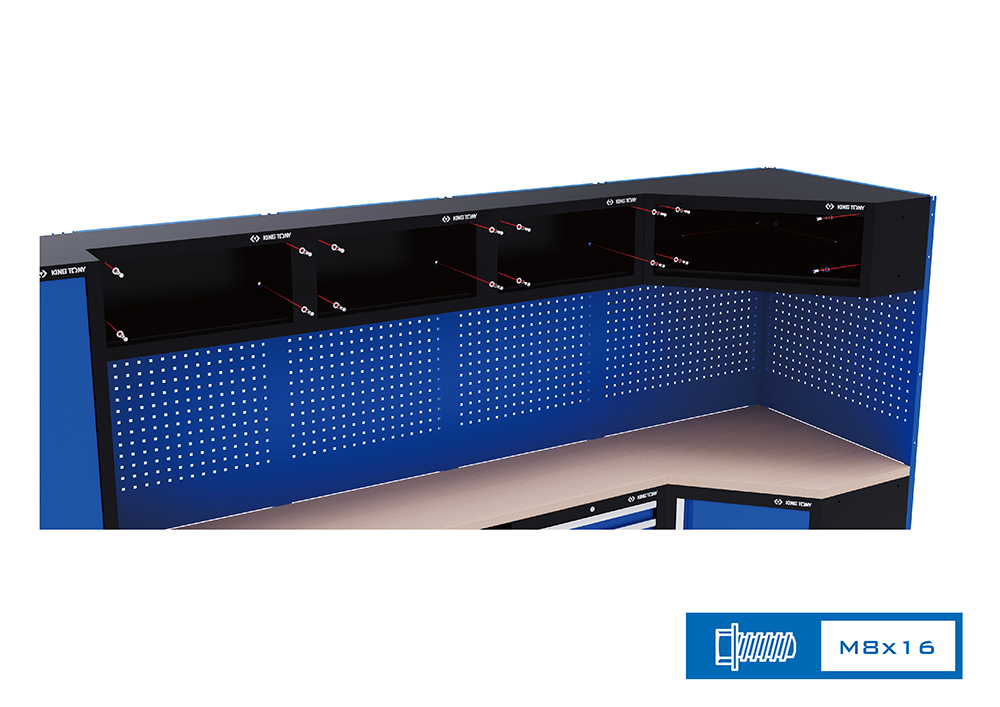

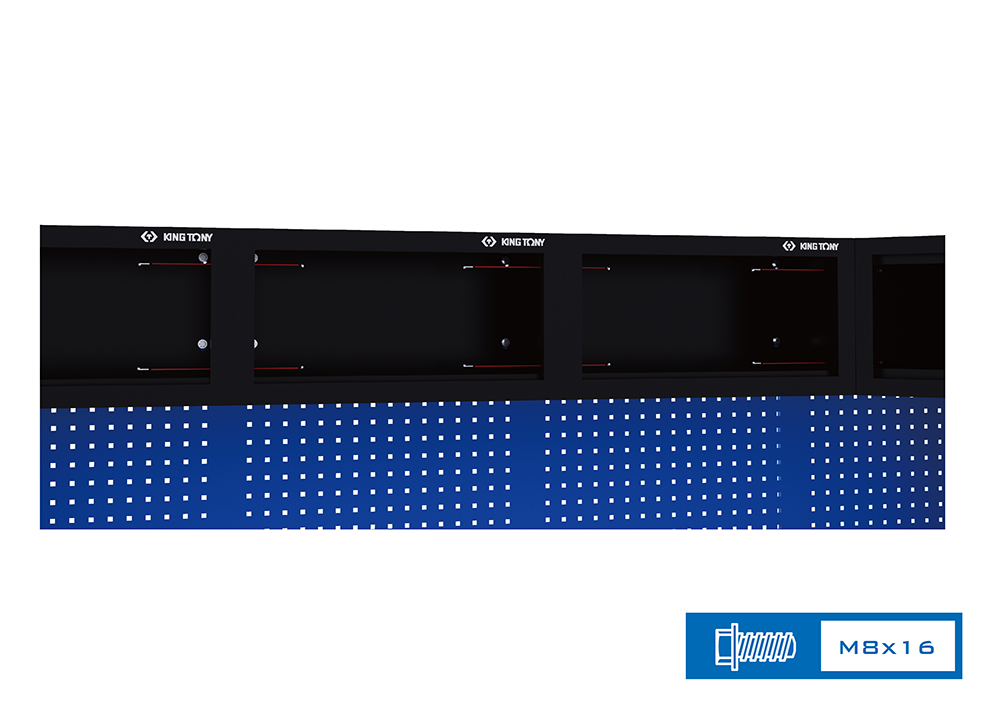

上层柜对锁

最后别忘了将所有紧邻的上层吊柜进行左右螺栓与螺帽的对锁。

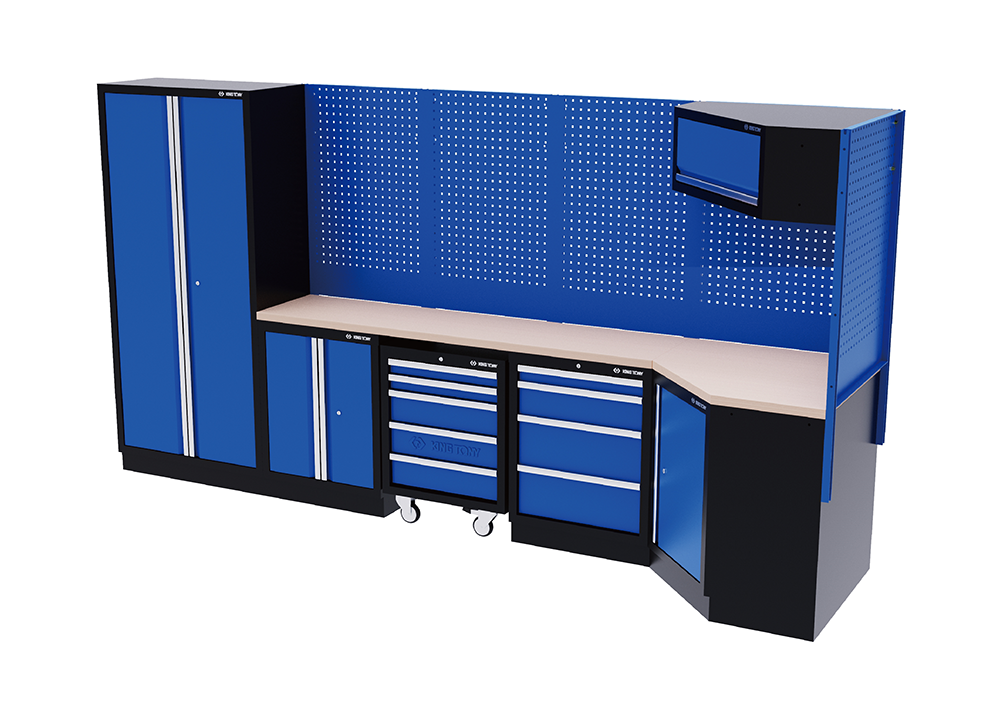

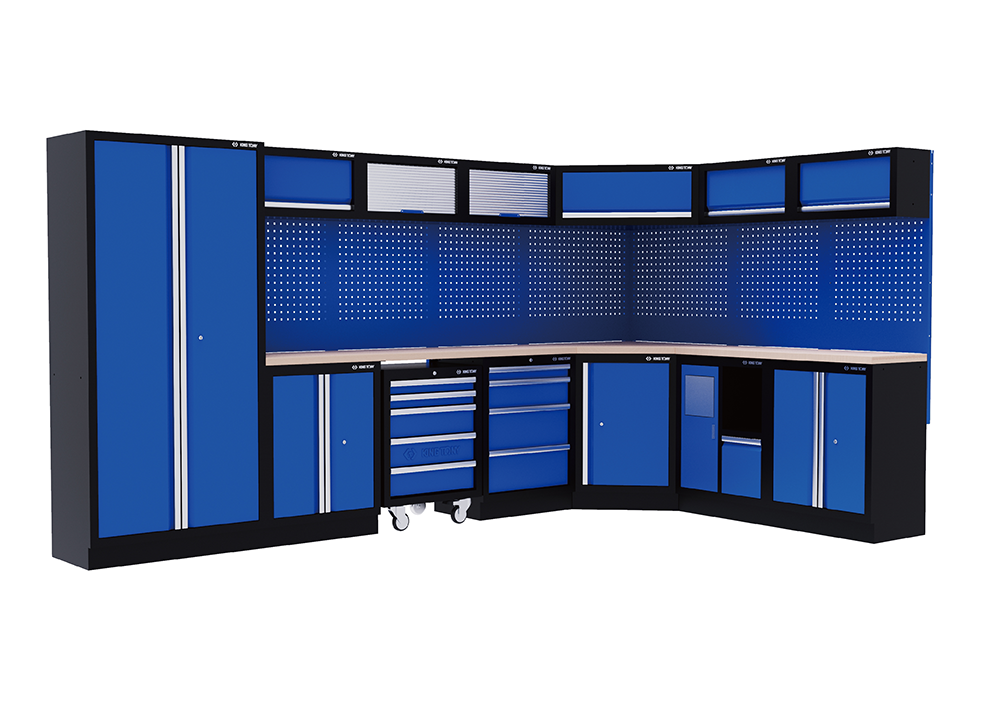

完整系统柜

系统柜的组装就在这里大功告成了,只要依照步骤组装是不是非常简单?
未来如果进行系统柜的组成变动或是新增单元座,只要注意对应的孔位进行更动即可随心所欲的组合出属于自己的系统柜!
