认识套筒
人气 : 13191套筒
套筒类产品分为手动套筒与气动套筒两种，能够快速且安全的拆卸外角螺帽及装配工具。

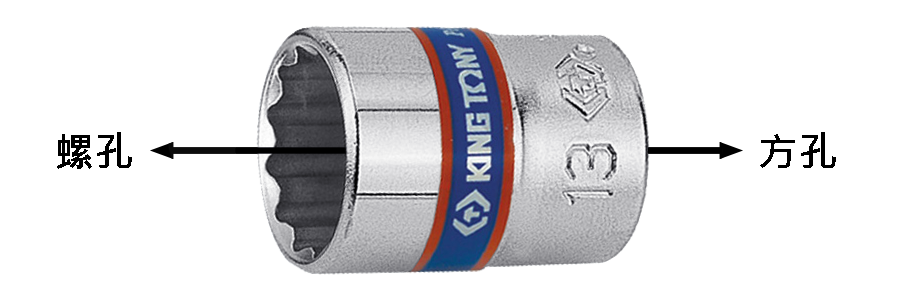

| 套筒简介 |
|
||||
|---|---|---|---|---|---|
| 螺孔形状 |
|
|
|
|
|
| 方孔尺寸 | 1/4" (6.35 mm) 3/8" (9.52 mm) 1/2" (12.7 mm) 3/4" (19.05 mm) 1" (25.4 mm) 1-1/2" (38.1 mm) 2-1/2" (63.5 mm) 3-1/2" (88.9 mm) | ||||
分类方式
地域气动套筒差异
| 气动套筒 |
|
|
|---|---|---|
| 地区 | 欧洲、亚洲 | 美洲 |
| 固定方式 | 插销、扣环 | 插销 |
| 差异点 | 有扣环用气动沟槽 | 无扣环用气动沟槽 |
常见套筒种类
| 种类 | 用途 | 使用场所 |
|---|---|---|
|
|
用于拆装外六角或十二角螺丝用。 | 工厂，汽机车修配厂、机械装配 |
|
|
用于拆装外六角或十二角螺丝用。 | 工厂，汽机车修配厂、机械装配 |
|
|
「万向接头」也被称为「万向联轴器」，是用来传递两相交轴之间旋转运动的空间连杆机构。在传递运动过程中，允许两轴之间相交的角度在一定范围内变化。 | 工厂、汽机车修配厂、机械装配 |
|
|
用于拆装火星塞之套筒。 | 汽机车修配厂 |
|
|
用于拆装汽机车上之星型螺丝。 | 汽机车修配厂 |
|
|
可使用于螺丝所在之场所有角度之作业场所。 | 工厂，汽机车修配厂 |
手动套筒与气动套筒之差异
| 手动套筒 | 气动套筒 | |
|---|---|---|
| 尺寸标准 | DIN-3124 | DIN-3129 |
| 方孔标准 | DIN-3120 | DIN-3121 |
| 螺孔标准 | DIN ISO-691 | DIN ISO-69 |
| 沟槽 | 内沟槽 | 插销孔 |
| 使用方法及用途 | 搭配手动工具，如T杆、H柄等工具，以拆卸及锁紧外六角螺栓（帽）。 | 搭配气（电）动工具，如气动板手、气动棘轮板手或电动板手等，以拆卸及锁紧外六角螺栓（帽）。 |
| 速度 / 扭力 | 慢 / 小 | 快 / 大 |
