工具文學班

Tools Introduction Class

認識套筒

人氣 : 116814

套筒

套筒類產品分為手動套筒與氣動套筒兩種,能夠快速且安全的拆卸外角螺帽及裝配工具。

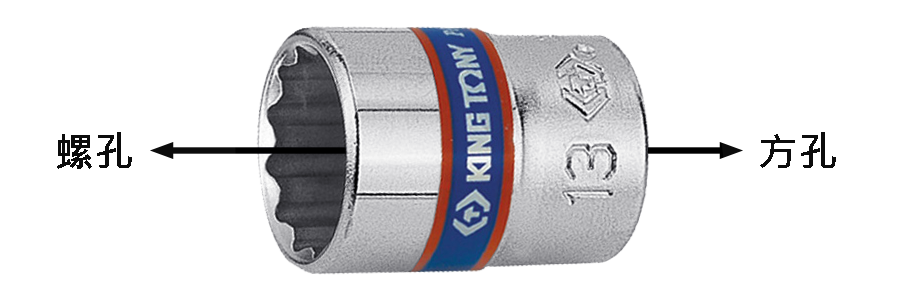

套筒簡介

1/4” DR. 公制十二角標準套筒_2330M

螺孔形狀

1/2” DR. 公制六角標準套筒_4335MR
六角型

3/8” DR. 公制十二角標準套筒_3330M
十二角型

1/2” DR. 六角星型套筒_4375M
六角星型

3/4” DR. 公制氣動卡車輪胎套筒_6514M
四角型

1/4” DR. 公制八角套筒_2310M
八角型

方孔尺寸 1/4" (6.35 mm) 3/8" (9.52 mm) 1/2" (12.7 mm) 3/4" (19.05 mm) 1" (25.4 mm) 1-1/2" (38.1 mm) 2-1/2" (63.5 mm) 3-1/2" (88.9 mm)

分類方式

依螺孔單位區分,一般可分為公制套筒與英制套筒。

1/2” DR. 公制六角標準套筒_4335MR

公制套筒以mm方式呈現
4335MR

1/2” DR. 英制六角標準套筒_4335SR

英制套筒以inch方式呈現
4335SR

依動力來源區分,一般可分為手動套筒與氣動套筒。

1/4” DR. 公制八角套筒_2310M

手動套筒外觀完整
2310M

1/2” DR. 公制十二角氣動標準套筒_4530M

氣動套筒外觀有孔洞
4530M

地域氣動套筒差異

氣動套筒

1/4” DR. 公制六角氣動標準套筒_2535M

1/2” DR. 雙頭氣動套筒_4915M

地區 歐洲、亞洲 美洲
固定方式 插銷、扣環 插銷
差異點 有扣環用氣動溝槽 無扣環用氣動溝槽

常見套筒種類

種類 用途 使用場所

3/8” DR. 公制十二角標準套筒_3330M
一般標準套筒

用於拆裝外六角或十二角螺絲用。 工廠,汽機車修配廠、機械裝配

3/8” DR. 公制十二角長套筒_3230M
一般長型套筒

用於拆裝外六角或十二角螺絲用。 工廠,汽機車修配廠、機械裝配

1/4” DR. 萬向接頭_2792
萬向接頭

「萬向接頭」也被稱為「萬向聯軸器」,是用來傳遞兩相交軸之間旋轉運動的空間連杆機構。在傳遞運動過程中,允許兩軸之間相交的角度在一定範圍內變化。 工廠、汽機車修配廠、機械裝配

3/8” DR. 十二角膠環火星塞套筒_36B0
火星套筒

用於拆裝火星塞之套筒。 汽機車修配廠

1/4” DR. 六角星型套筒_2375M
E型套筒

用於拆裝汽機車上之星型螺絲。 汽機車修配廠

T杆套筒_1185M
T杆套筒

可使用於螺絲所在之場所有角度之作業場所。 工廠,汽機車修配廠

手動套筒與氣動套筒之差異

手動套筒 氣動套筒
尺寸標準 DIN-3124 DIN-3129
方孔標準 DIN-3120 DIN-3121
螺孔標準 DIN ISO-691 DIN ISO-69
溝槽 內溝槽 插銷孔
使用方法及用途 搭配手動工具,如T杆、H柄等工具,以拆卸及鎖緊外六角螺栓(帽)。 搭配氣(電)動工具,如氣動板手、氣動棘輪板手或電動板手等,以拆卸及鎖緊外六角螺栓(帽)。
速度 / 扭力 慢 / 小 快 / 大
