工具文学班

Tools Introduction Class

工具基础篇

人气 : 8654

手工具产品市场定位与通路说明

市场区隔 市场定位 主要客层
DIY级 一般入门层级使用。
  1. 普通使用者
  2. 一般家庭使用
专业级 为专业手工具之基本层级。
  1. 汽修产业
  2. 一般机械设备维修
  3. 农业机具维修
工业级 为专业级往上一级,
对产品的要求更高。
  1. 车辆组装及制造
  2. 采矿业
  3. 炼油业
  4. 公共工程
  5. 国防
  6. 其他工业
航天级 比工业级更高,
产品的质量要求最为严格。
  1. 飞机制造
  2. 国防航空
  3. 太空工业

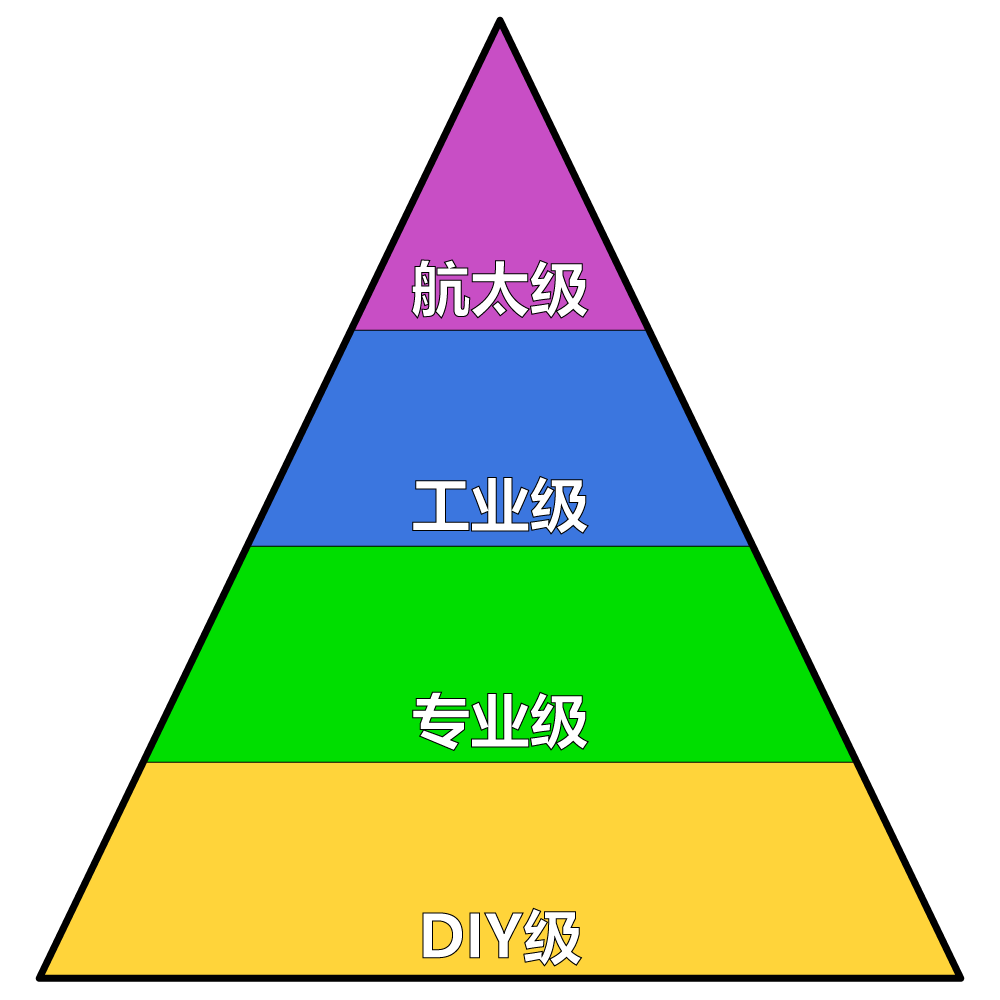

手工具产品市场定位

六角与十二角之应用差异

  1. 推出时间:

    六角为传统形状,而十二角虽是较晚开发出之产品却较为普遍。

  2. 功能:

    角的数量越多则均分角度越小,要套入螺丝所须旋转之角度也越少,不用转动过大的角度。

  3. 外形尺寸:

    12角的功用及尺码皆与六角相同,内圈的锯齿状可紧密嵌入螺杆头或螺帽,因其形似梅花,故又称为「梅花型」。
    图(一)的红色框为6角形、黑色框为12角,将其重迭后可明显发现在六角形的六个面之间均多出一个角可供使用。

六角与十二角之应用差异

图(一)

扳手角度的作用为何?

选择所需扳手的角度要依使用场合或按螺丝在机械上的崁入深度决定。

由于在使用时会因为环境、空间或维修机器位置等问题,造成使用上的不顺手,为了增加便利性,制造时才会将各种角度设计进去。

平双梅花扳手_19C0

平双梅花扳手

45°双梅扳手_1960

45°梅花扳手

75°双梅扳手_1970

75°梅花扳手

扳手角度对照

拆卸平面螺丝
拆卸平面螺丝

0°扳手适合拆卸平面螺丝。

依照深度选择扳手
依照螺丝位置深度选择扳手

依照螺丝位置深度选择适合角度之扳手。

棘轮扳手不同齿数之应用

1/4” DR. 24齿滚花握把棘轮扳手_2769F

24齿

3/8” DR. 32齿滚花握把棘轮扳手_3769F

32齿

3/8” DR. 45齿棘轮扳手_3725F

45齿

1/4” DR. 72齿迷你棘轮扳手_2760

72齿

1/2” DR. 90齿防尘棘轮扳手_4773GS

90齿

KING TONY提供5种齿数的棘轮扳手。

齿数不同最主要的差别是在于转动的角度。
圆周一圈为360度,当齿数越多则每齿所分配到的角度越小,如图(二)及图(三)所示,当棘轮头的齿数为72时则每齿的角度为5度,齿数为24齿时则每齿的角度为15度。

72齿

图(二)

24齿

图(三)

棘轮头结构

图(四)

优点:

当使用者在使用时,为套入六角螺丝或套筒的角度,通常须转动柄身去配合,每齿角度越小,代表可以以较少的转动角度来达到此目的。或者像修车技师在狭隘的空间修理汽车时,由于本身所处空间不大,在使用时大角度的转动是不方便的。


齿数少的优点:

如图(四)所示,由于产品结构上棘轮头与左右片呈现相互抵触,所以当齿数越少代表每一齿所分配到的面积越大,结构也就越强因而越不容易损坏。

起子头与起子头套筒之种类

依使用端可区分为以下几种型式。

使用端 起子头 起子头套筒
十字 十字

1/4” 十字起子头_1025P

1/4” DR.十字起子头套筒_2031

一字 一字

1/4” 一字起子头_1025S

1/4” 一字起子头套筒_2032

米字 米字

1/4” 米字起子头_1025Z

1/4” 米字起子头套筒_2038

六角 六角

1/4” 六角起子头_1025H

1/4” 六角起子头套筒_2035

六角星型 六角星型

1/4” 六角星型起子头_1025T

1/4” 六角星型起子头套筒_2033

六角星型中孔 六角星型中孔

1/4” 六角星型中孔起子头_1025U

1/4” 六角星型中孔起子头套筒_2037

六角梅花 六角梅花

10mm torx Plus起子头_1600E

六齿轴心 六齿轴心

3/8” DR. 六齿轴心起子头套筒_3039

五角 五角

1/2” DR. 五角起子头套筒_402A

五角星型中孔 五角星型中孔

1/4” 五角星型中孔起子头_1025V

3/8” 五角星型中孔起子头套筒_302D

十二角 十二角

1/4” 十二角起子头_1025M

1/4” 十二角起子头套筒_4026

四角 四角

1/4” 四角起子头_1025R

快脱按钮

1/4” DR. 24齿滚花握把快速脱落棘轮扳手_2761F

快脱

1/4” DR. 24齿滚花握把棘轮扳手_2769F

非快脱

棘轮扳手依功能性区分为「快脱」与「非快脱」两种。

快脱功能说明
快脱功能说明

柄身除方向钮可控制正反转外,尚有圆钮可控制套筒的拆卸及装填。


  1. 按下圆钮时,钢珠会下沈以减轻安装套筒的阻力。

  2. 圆钮未按下时套筒无法取下,可防止脱落造成意外。

套筒珠沟

为增加套筒与各式接头(接杆、棘轮扳手等)的摩擦力,在方孔端有珠沟设计,目的是为了防止套入时晃动。
此珠沟与接头上之钢珠能够相互嵌合,而棘轮扳手上的快脱钮正是为配合此珠沟而设计。

装上套筒
装上套筒

安装与取下套筒皆须压下快脱钮,此设计能够防止在高空工作时,套筒脱落造成安全疑虑。

工具简易分类说明

依动力来源可分成人力及机械力两种。

驱动力 产品类别 差异
扭力 速度 价格
人力驱动 手动工具类 便宜
机械力驱动 气动工具类 稍贵
电动工具类
液(油)压类工具 特大

手动类工具用途场合说明

各类扳手用途与使用场所。

扳手种类 用途说明 使用场所
双开扳手 - 1900
双梅扳手 - 19C0
复合扳手 - 1062

双开扳手_1900
双梅扳手_19C0
复合扳手_1062

使用于工业用机具或汽机车用于固定之外六角螺丝或螺帽。 使用于工厂,修车厂,摩托车店,用于松紧外六角螺丝或六角螺母而双梅扳手有45°和75°使用于有高低落差之场所。
L型六角扳手 - 1130MR

中长型球头六角扳手_1130MR

使用于工业用机具或汽机车用于固定之内六角螺丝。 使用于工厂,修车厂,摩托车店,用于松紧内六角螺丝。
活动扳手 - 3611

活动扳手(日式)_3611

使用于工业用机具或汽机车用于固定之螺帽或六角螺母,可调整使用端大小。 使用于工厂,修车厂,摩托车店用于固定之外六角螺丝或六角螺母,可调整使用端大小。
L形星型扳手 - 1143R

短六角星型扳手_1143R

使用于工业用机具或汽机车用于固定之螺丝。 用于工厂,修车厂,摩托车店用于固定之螺丝。
烟斗扳手 - 1081

烟斗扳手_1081

使用于建筑用于固定之螺丝或螺帽。 使用于工厂,修车厂,农机店。
快速棘轮扳手 - 3730M

摇头式快速棘轮扳手_3730M

使用于工业用机具或汽机车用于快速固定之螺丝或螺帽。 使用于工厂,修车厂,摩托车店。
油管扳手 - 1930

六角煞车油管扳手_1930

使用于工业用机具或汽机车用于固定油管之螺丝或螺帽。 使用于工厂,修车厂,摩托车店。

欢迎至KING TONY工具学园「扳手」了解更多~

螺丝起子

各类螺丝起子用途与使用场所。

螺丝起子 用途说明 使用场所
一般螺丝起子 -
1422 1421

一字起子_1422
十字起子_1421

用于螺丝的装卸。 一般工业用及机器维修时使用。
电工用螺丝起子 -
1472 1471

一字耐电压起子_1472
十字耐电压起子_1471

使用于电气场所或易感电之场所之螺丝的装卸。 用于电气场所或易感电之场所之螺丝的装卸。
