孔用、軸用扣環差在哪?扣環鉗挑選 3 重點與拆裝步驟

人氣 : 2591

拆裝機車傳動、軸承或齒輪時,常會看到一圈卡在溝槽裡的金屬環,這就是扣環,也有人叫它 C 扣或卡簧。扣環要用專用的扣環鉗(卡簧鉗)來拆裝,但扣環鉗分成好幾種,選錯了不只裝不上去,還可能讓扣環變形或彈飛。

這篇從最基本的「分辨扣環種類」開始,帶你選對扣環鉗、正確使用。

一、扣環是什麼?

扣環是一種有開口的彈性金屬環,裝在軸或孔的溝槽裡,像一道擋牆一樣,防止軸承、齒輪等零件沿著軸向滑動或鬆脫。它體積小、拆裝快,廣泛用在汽機車、機械設備和各種組裝產業。

扣環有 C 形、E 形等不同形狀,其中最常見、也最需要扣環鉗來拆裝的是 C 形扣環,本文以它為主。

孔用扣環
軸用扣環

圖:孔用扣環(左)、軸用扣環(右)

二、先分辨:孔用扣環還是軸用扣環?

選扣環鉗之前,最重要的是先看扣環裝在哪裡。這決定了你要「把扣環撐開」還是「把扣環夾小」,也就決定了要用哪一種扣環鉗。

  軸用扣環(外扣環) 孔用扣環(內扣環)
裝在哪裡 軸的外圍溝槽 孔的內壁溝槽
安裝時要 把扣環撐大,套過軸 把扣環夾小,放進孔裡
要用的鉗子 外用扣環鉗(握緊時鉗口張開) 內用扣環鉗(握緊時鉗口閉合)
常見標準 DIN 5254 DIN 5256
KING TONY 握把顏色 紅色 藍色

簡單記:扣環在軸外用外用鉗,在孔內用內用鉗。KING TONY 扣環鉗以握把顏色區分,紅色是外用、藍色是內用,拿錯一眼就看得出來。

三、扣環鉗怎麼選?掌握三個挑選重點

分清楚孔用與軸用之後,還要依扣環尺寸、作業空間和鉗尖狀態,選擇合適的扣環鉗。

1. 確認扣環尺寸與鉗尖規格

扣環鉗不是越大越好,而是要和扣環相匹配。選購前先確認軸徑或孔徑,再對照工具標示的適用範圍與鉗尖直徑:鉗尖太粗插不進扣環的操作孔,太細則操作時不夠穩定。以 KING TONY 66SS 外直 C 型扣環鉗為例,不同規格對應不同的適用尺寸:

產品型號 鉗尖直徑 適用範圍
66SS-05 1.3 mm Ø10–25 mm
66SS-07 1.8 mm Ø19–60 mm
66SS-10 2.3 mm Ø40–100 mm

所以即使同樣是外用扣環鉗,也要依扣環尺寸選規格,不能只看外觀。

2. 依作業空間選擇直型或 90° 彎型

  • 直型:適合能從正面接近扣環、周圍空間充足的位置,鉗尖可以直接對準操作孔,拆裝動作好控制。
  • 90° 彎型:適合正面被零件或設備結構擋住的位置,彎曲的鉗頭能從側面接近扣環,減少把手和周圍結構互相干涉。不過彎型不代表適合所有狹窄空間,仍要確認鉗頭長度和操作角度。
  • 長嘴型:扣環位置較深、一般鉗頭碰不到時使用,例如 KING TONY 68HB-07L 長嘴型內 90° 扣環鉗。

挑選時不只要看扣環放不放得下,還要看鉗尖能不能對準操作孔、把手有沒有足夠的空間操作。

3. 留意鉗尖結構與狀態

鉗尖要承受扣環撐開或壓縮時的作用力,是扣環鉗最容易磨損的地方。挑選時注意鉗尖是否牢固、能否穩定插入操作孔;如果鉗尖已經彎曲、破損,就應停止使用,避免拆裝時滑脫。

四、扣環鉗怎麼使用?正確拆裝步驟與注意事項

選對工具之後,正確的操作方式同樣重要。不論孔用或軸用,都要避免過度施力,並確認扣環確實卡進溝槽。

步驟 1:確認扣環種類與尺寸

先辨認扣環裝在軸外還是孔內,選擇對應的扣環鉗,並確認鉗尖尺寸與扣環操作孔相符、工具和扣環都沒有損傷。

步驟 2:將鉗尖完整插入扣環操作孔

把兩側鉗尖分別插入扣環的操作孔,確認接觸穩固再開始施力。鉗尖只插入一部分的話,施力時容易因受力不均而滑脫。

步驟 3:緩慢擴張或壓縮扣環

  • 軸用扣環:握緊外用扣環鉗,讓扣環向外擴張。
  • 孔用扣環:握緊內用扣環鉗,讓扣環向內壓縮。

施力要平穩,只要讓扣環變形到足以通過安裝位置就好,不要為了方便而過度撐開或壓縮。

步驟 4:移動扣環並確認完全入槽

拆卸時,將扣環移離溝槽後小心取出;安裝時,將扣環移到溝槽位置,緩慢放鬆把手,讓扣環恢復形狀卡入溝槽。完成後再檢查一次,確認扣環沒有翹起、歪斜或沒卡穩。

安全提醒:扣環在撐開或壓縮時儲存了彈力,一旦滑脫可能高速彈飛。作業時請戴上護目鏡,臉部也不要正對扣環。

五、KING TONY 扣環鉗

KING TONY 扣環鉗依用途分為外用和內用,並有直型、90° 彎型等多種樣式:

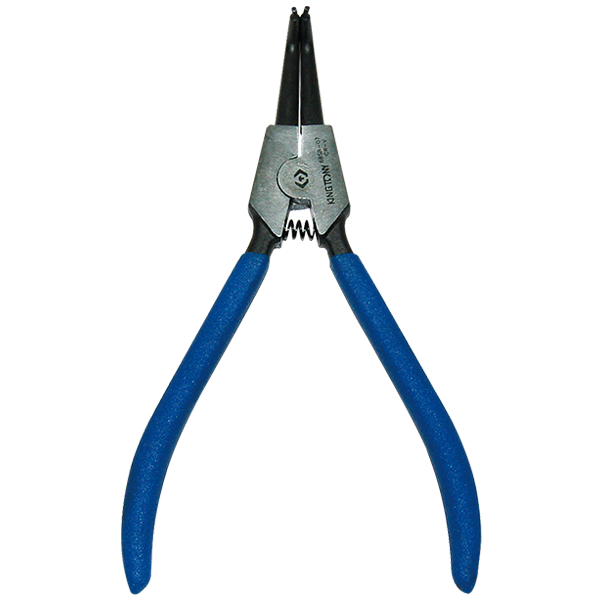

外直C型扣環鉗_65SS

直型(凹槽使用端)

外直C型扣環鉗_66SS

直型

外90度C型扣環鉗(日式)_67SB

90°彎型
  1. 隱藏式彈簧機構:

    彈簧不外露、
    不易脫落,操作方便。

  2. 內建式尖頭:

    鉗尖內建於鉗身,
    不易磨損及斷裂。

  3. 使用壽命升級 10 倍。

  4. 握把顏色標示:

    內用藍色、外用紅色,
    方便辨識。

用於
「軸用扣環」
直型
(凹槽使用端)
軸用直型(凹槽使用端) 65SS
直型 軸用直型 66SS  67SS  68SS
90°彎型 軸用90°彎型 66SB  67SB  68SB
用於
「孔用扣環」
直型 孔用直型 66HS 67HS 68HS
90°彎型 孔用90°彎型 66HB  67HB  68HB  68HB-07L

六、常見問題 FAQ

Q:卡簧鉗、C 扣鉗、扣環鉗是一樣的東西嗎?

是的,都是指用來拆裝 C 形扣環的鉗子,只是地區和產業的習慣叫法不同。

Q:內用和外用扣環鉗可以互相替代嗎?

不行。外用鉗握緊時鉗口張開,內用鉗握緊時鉗口閉合,動作方向相反,要依扣環種類選用。

Q:扣環拆下來還能再用嗎?

如果扣環已經變形、鬆弛,或卡進溝槽後會晃動,建議更換新品,避免零件在使用中鬆脫。

想認識更多鉗子的種類與用途,可參考〈鉗類百科〉。

結語

使用扣環鉗,最關鍵的是先分清楚扣環裝在軸外還是孔內,再依尺寸和作業空間選擇合適的款式。操作時鉗尖插穩、慢慢施力、戴好護目鏡,就能安全又順利地完成拆裝。

Learn the tool. Enjoy the work.
學懂工具,讓工作更順手。
