工具保養及維修班

Tools maintanence and repair class

輕量化氣動扳手

人氣 : 16964

拆卸維修

這是一張圖

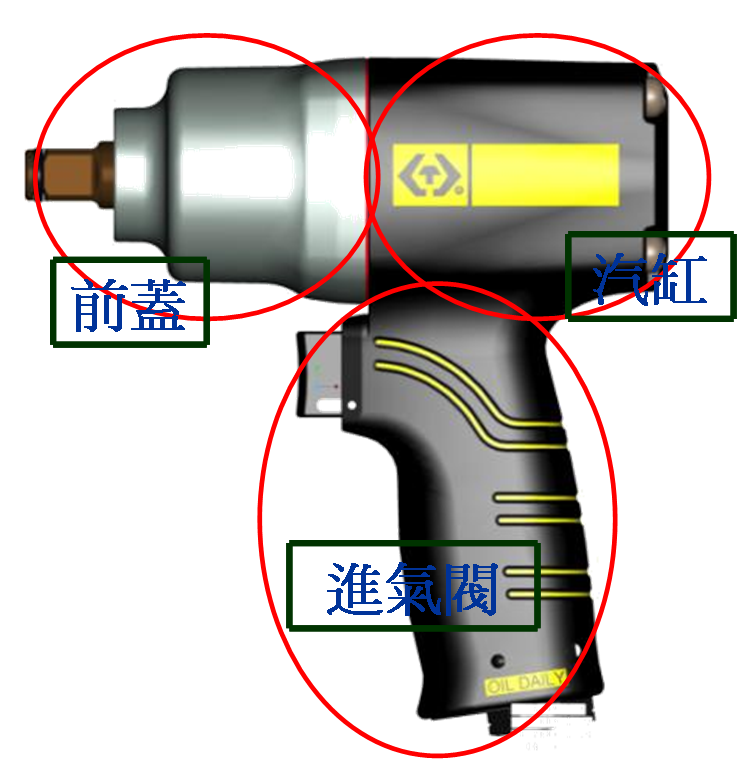

維修氣動扳手主要分三個部分(前殼、汽缸(方向扭)、進氣口)下去做維修

進氣閥拆卸

這是一張圖

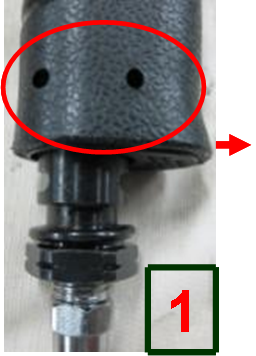

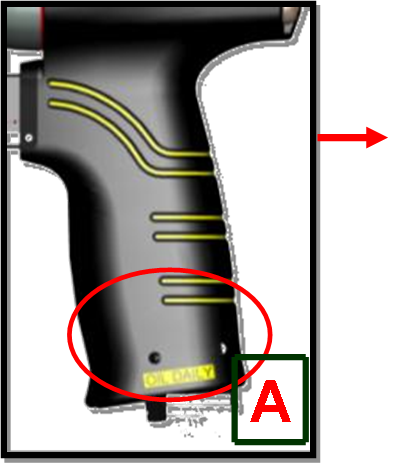

  1. 將圖1部分2個PIN取出(使用Φ3.2mm以上Φ4mm以下)

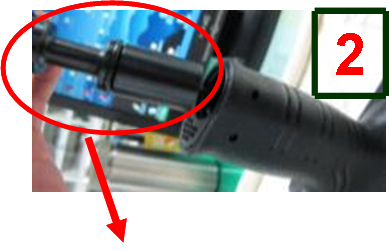

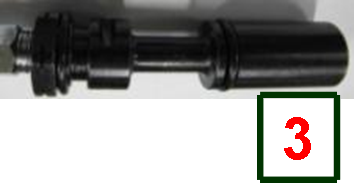

  2. 取出整組進氣閥圖(1~2~3)

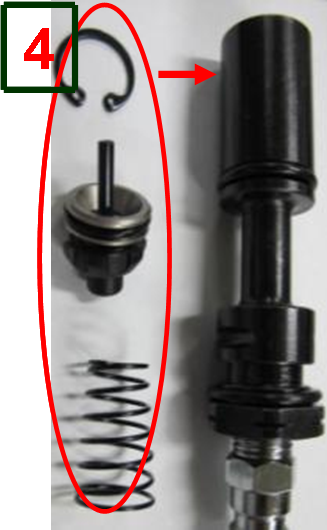

  3. 在將近氣閥組裡的c扣取出,內部零件也就跟著取出圖(4)
這是一張圖
這是一張圖 這是一張圖
這是一張圖

汽缸拆卸

這是一張圖

汽缸部分主要分為3種零件:轉子,汽缸,葉片。

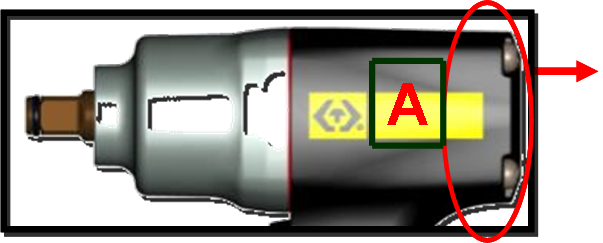

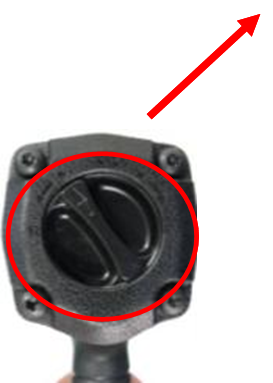

  1. 拆卸輕量化汽缸組非常容易只要把A部分使用T-25拆卸即可,就可把汽缸與前蓋分開

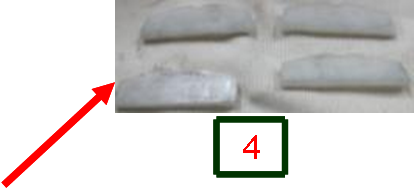

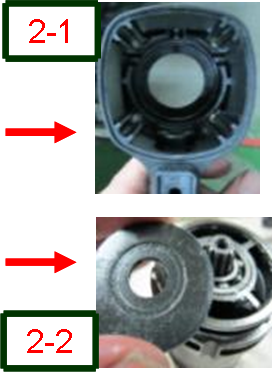

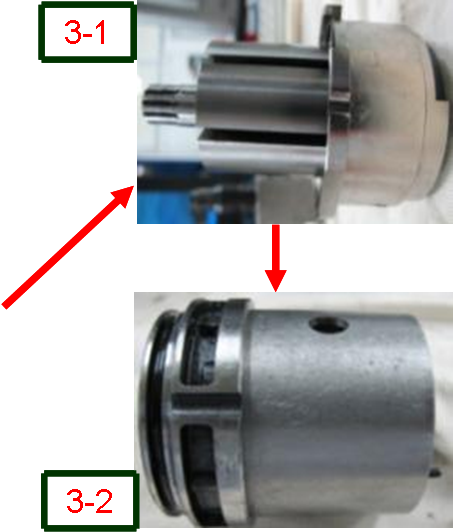

  2. 汽缸:拆完螺絲後圖1 > 將汽缸與握柄分開,再將汽缸上的墊片取出圖2-1及2-2 > 將汽缸與轉子分開圖3-1及3-2  > 緊接著再將葉片取出 > 即完成
  3. 拆卸時以對角拆卸
這是一張圖
這是一張圖
這是一張圖
這是一張圖

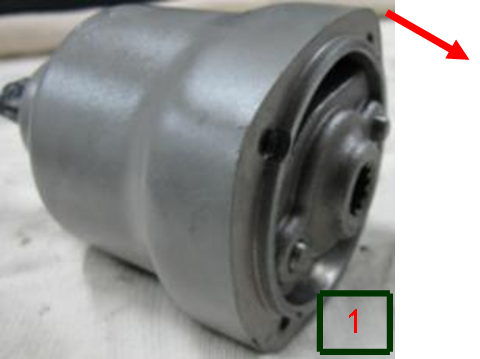

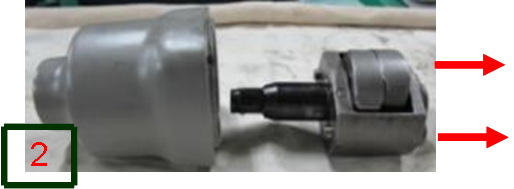

前蓋拆卸

這是一張圖

前蓋部分主要分為3種零件:鉆,升降室,錘,PIN銷。

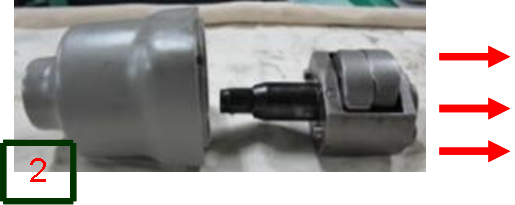

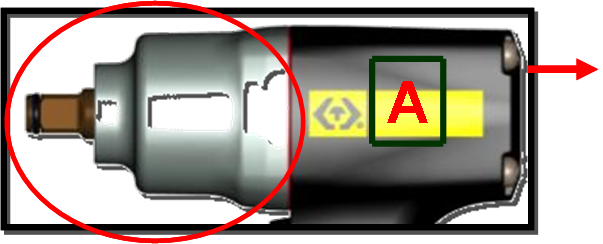

  1. 只要將打擊錘拿出就可拿出零件
這是一張圖
這是一張圖
這是一張圖

進氣閥組裝

這是一張圖

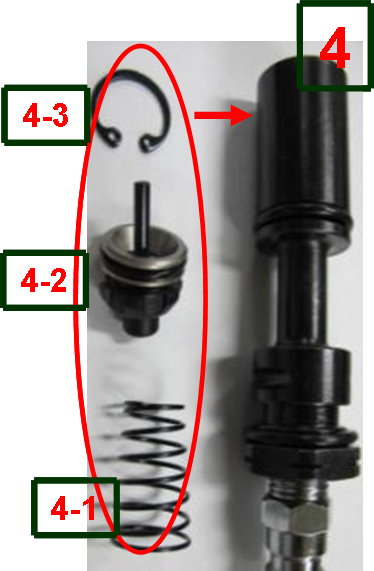

  1. 將進氣閥圖4零件組裝好 > 彈簧4-1裝入 > 再放入進氣閥4-2 > 再將C扣裝入

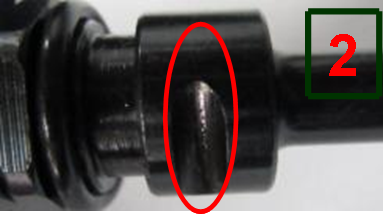

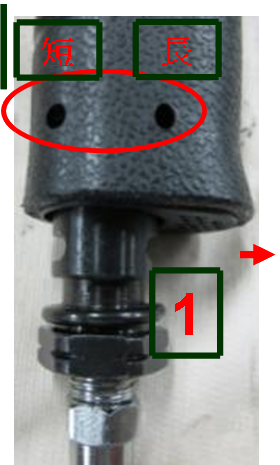

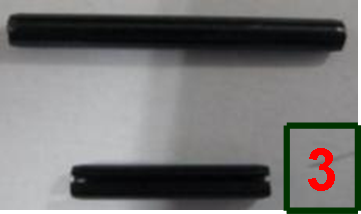

  2. 進氣閥組裝入握柄內 > 注意裝入時將板機拉出再裝入 > 之後圖2溝槽有長短(長17MM 短14MM)放入時對照圖1長對長、短對短 > 再將PIN裝入圖3(長28MM 短 16MM) > 在試壓扳機順不順 > 即完成
  3. 備註:組裝時扳機,進氣組方向性都要特別注意
這是一張圖
這是一張圖
這是一張圖
這是一張圖

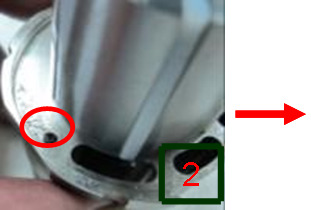

組裝汽缸

這是一張圖

汽缸部分主要分為3種零件:轉子,汽缸,葉片

  1. 先將葉片放入轉子上
  2. 注意轉子下座有一個孔圖
  3. 將汽缸放入,注意汽缸上有一個PIN,PIN要插入孔內圖
  4. 將汽缸組整個裝入 ,注意裝入汽缸組時還要再更換新的oil他是在圖1底座尾端上,放入時要注意方向及孔位置圖
  5. 將墊片放入凸面朝氣缸
  6. 即完成
這是一張圖
這是一張圖
這是一張圖
這是一張圖
這是一張圖
這是一張圖
這是一張圖

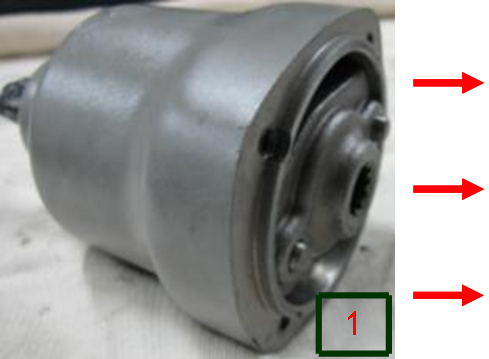

組裝前蓋

這是一張圖

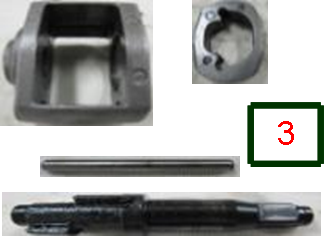

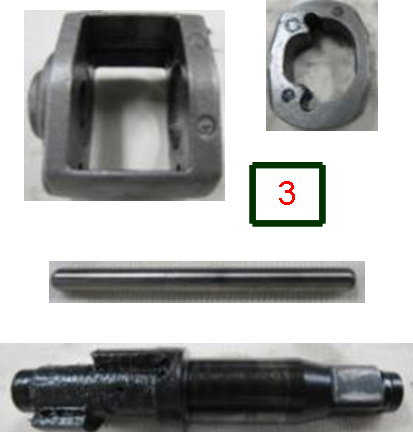

  1. 將前蓋零件以順序 圖3> 升降室 >打擊錘(正反方向) > PIN >將打擊錘裝入 > 裝置前蓋 > 即完成
  2. 將圖1 圖4組裝起來(對角鎖即可)
這是一張圖
這是一張圖
這是一張圖
這是一張圖

基本保養

這是一張圖

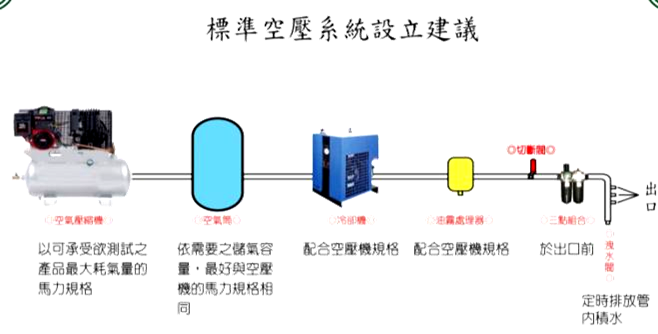

  1. 空氣壓縮機產出加壓後的氣壓
  2. 經過空氣調理組 合(3點組合)
  3. 接上空氣管並連接氣動工具
  4. 加壓空氣進入氣動工具由扳機釋放
  5. 加壓空氣進入馬達
  6. 馬達部分輸出,傳送至傳動部份。
    以上是標準流程空壓機設立,能夠隔絕水氣及粉塵讓氣動扳手使用壽命增高。
    *氣動扳手保養:
    ◎盡量都已輕放方式放置氣動扳手。

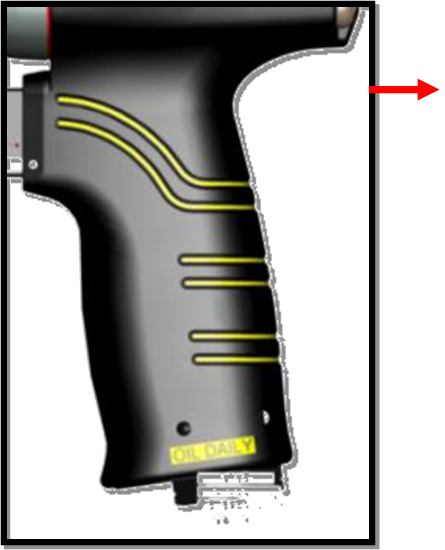

    ◎使用前後都需要再進氣孔地方注入錠子油,避免生鏽以及機子不順。
    ◎盡量不要去硬拆拆不下的東西,可以先找尋是當方法讓螺絲先有鬆脫現象,可以增加機子壽命。
    ◎如有拆卸到氣動扳手,務必在組裝回去時螺絲及零件要特別注意鎖。

整理

若出現有進氣但無法轉動或轉動不順?

  1. 檢查板機是否正常
  2. 打開前殼檢查擊垂是否破裂。
  3. 檢查壓力調整鈕是否正常。
  4. 檢查正反轉切換鈕是否正常。

若出現板機未扣而會自轉或按下板機而板機無法自動彈回?

  1. 檢查板機是否已脫落。
  2. 打開進氣孔螺絲,檢查進氣閥門是否有異物附著或插銷是否脫落。

如果以上問題都排除後仍然有轉動不順或扭力提不上去的情形時?

  1. 打開前殼檢查墊片或華司是否破損而造成漏氣。
  2. 打開壓縮機檢查葉片是否受損。

維修氣動扳手完後,在裝回去時要切記螺絲鎖的方面(對角鎖、同步鎖讓縫隙能夠密合) ,注意潤滑部份。
