Cómo planificar el procesamiento de tubos de cobre: medidas, orden del proceso y revisión final

Ya tienes el cortatubos, la dobladora y la abocinadora listos: ¿significa eso que puedes empezar a procesar de inmediato? En realidad, antes de tomar cualquier herramienta hay algo aún más importante:

Tener claro cómo debe quedar este tubo de cobre al final.

Una vez que un tubo de cobre se corta, se dobla o se le hace el abocinado, queda mucho menos margen para ajustarlo o reposicionarlo. Por eso este artículo no trata sobre cómo usar una sola herramienta, sino sobre cómo planificar todo el trabajo: qué hay que confirmar antes de empezar a procesar un tramo de tubo.

Al tener un tramo de tubo de cobre en mano, es fácil pensar de inmediato: "aquí corto, aquí doblo, y al final hago el abocinado". Pero antes de decidir qué herramienta usar, es más importante confirmar cómo debe quedar finalmente el recorrido del tubo. Puedes empezar con algunas preguntas:

• ¿Dónde debe empezar y dónde debe terminar el recorrido del tubo?
• ¿En qué puntos necesita cambiar de dirección?
• ¿Qué puntos deben conectarse a conexiones u otras piezas?
• Una vez terminado, ¿la posición del tubo cumple con lo que realmente necesita la instalación?

Primero deja clara la forma final; después planifica, en sentido inverso, cómo procesar cada etapa intermedia.

Confirmar las medidas antes de procesar no es solo medir cuánto mide un tramo de tubo: también incluye la posición de los dobleces, los puntos de conexión y la distancia entre cada sección.

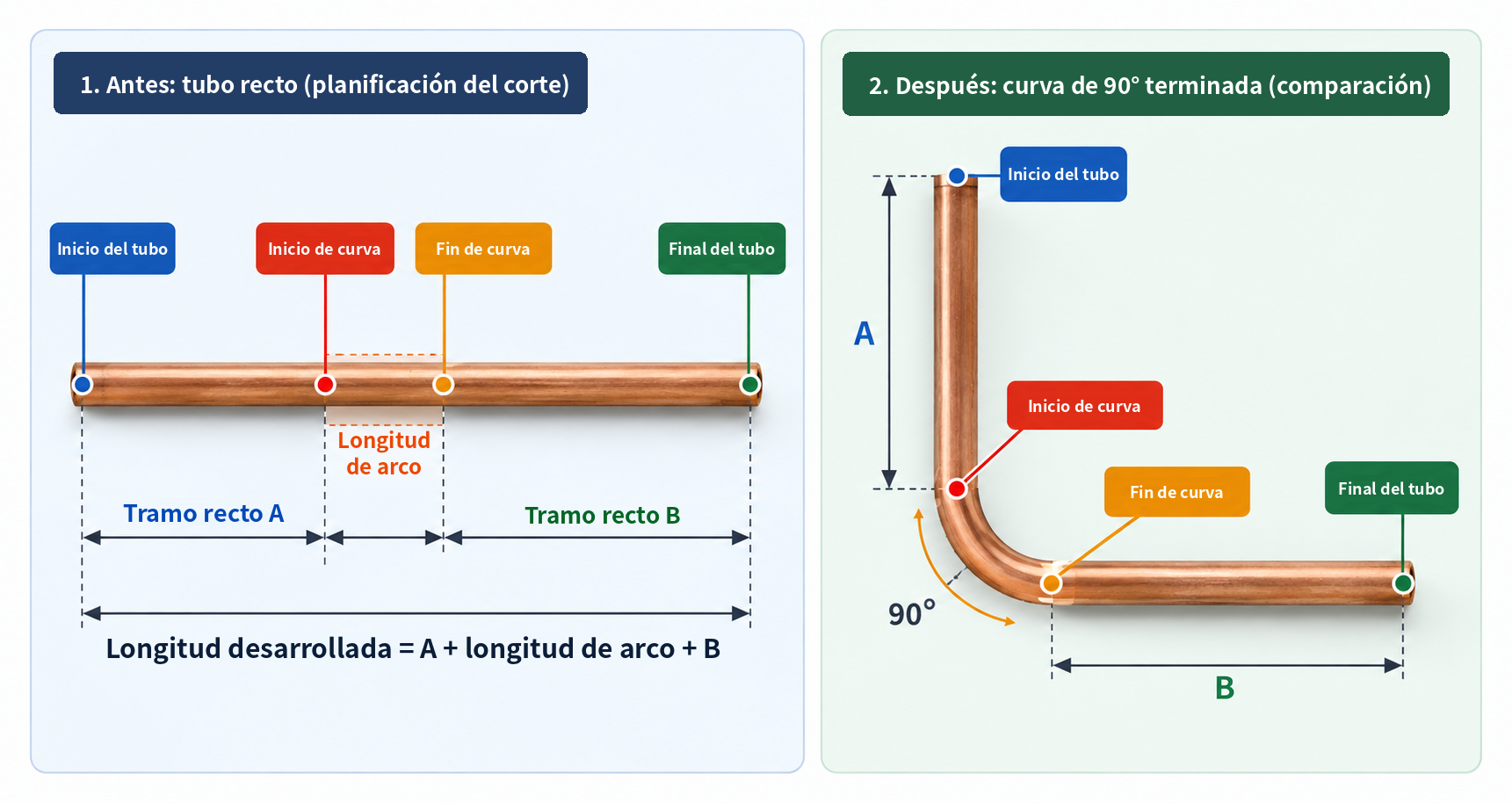

Esto se debe a que el propio proceso afecta las medidas finales. Al doblar, la sección curva sigue un arco, no un simple ángulo recto, por lo que la longitud real de tubo necesaria depende del radio y el ángulo de doblez; y cuando se va a abocinar un extremo, también hay que dejar suficiente longitud en ese extremo. Si solo te fijas en la longitud total, aunque el corte parezca correcto, cualquier desviación en la posición del doblez puede hacer que el extremo final quede en un lugar distinto al previsto.

Por eso, antes de procesar, conviene confirmar y marcar algunas posiciones clave:

• Extremo inicial y extremo final: las posiciones a las que deben llegar ambos extremos del tubo al terminar.
• Inicio y fin del doblez: dónde debe empezar y dónde debe terminar el cambio de dirección.
• Longitud de los tramos rectos: cuánto tubo recto se necesita antes y después del doblez para que el extremo quede en la posición correcta.

No se trata solo de medir "cuánto mide este tubo", sino de confirmar primero "dónde debe estar cada punto clave una vez terminado el proceso".

El procesamiento del tubo de cobre no siempre sigue exactamente el mismo orden. Lo que realmente hay que pensar es: ¿terminar este paso afectará al siguiente?

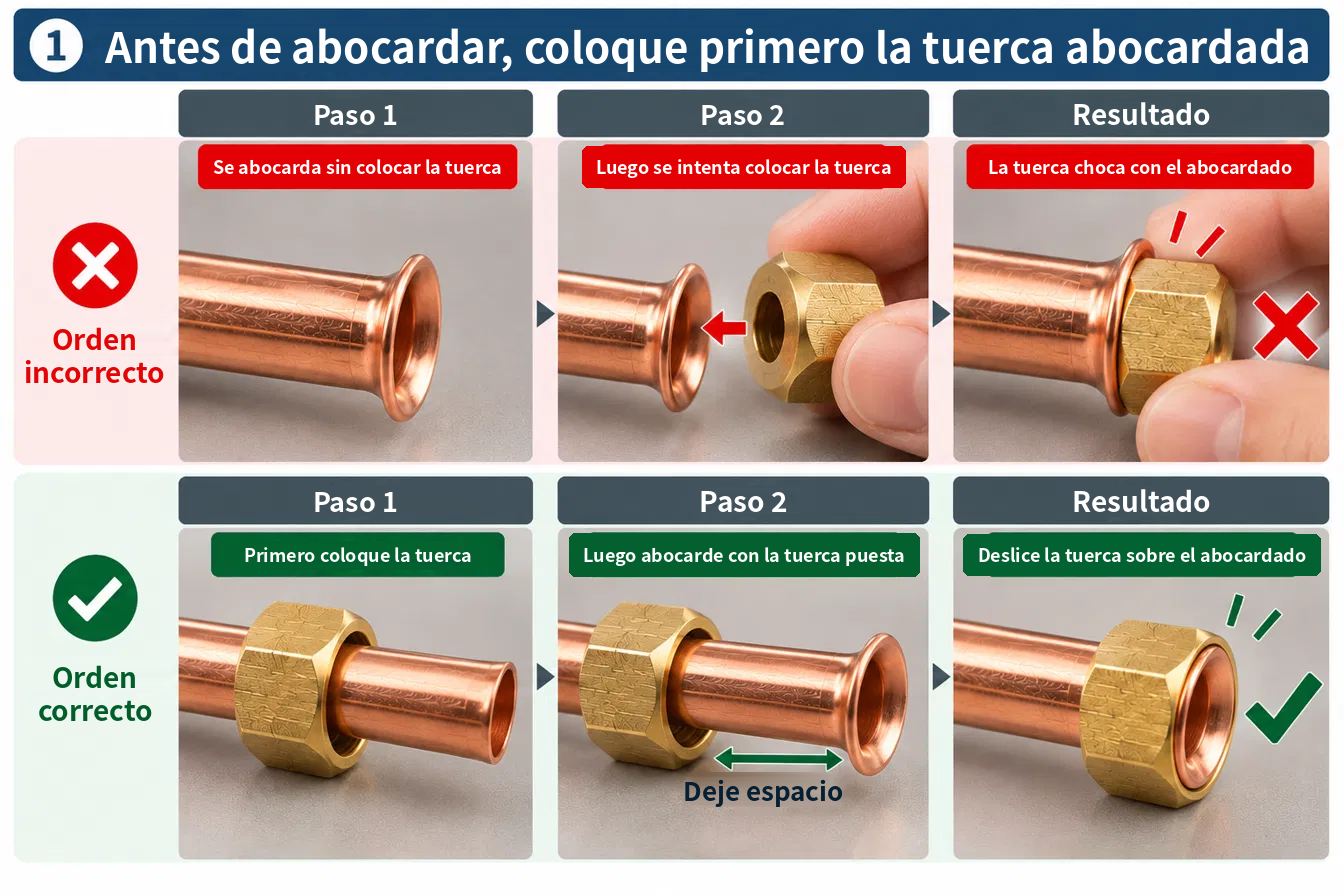

Un ejemplo común es olvidar colocar la tuerca de abocinado antes de hacer el abocinado. Una vez formado el abocinado, la tuerca ya no se puede introducir desde el extremo del tubo, y hay que volver a trabajar ese extremo desde cero.

Por eso, antes de cada paso del proceso, conviene confirmar dos cosas:

① ¿La siguiente herramienta todavía entra y puede sujetar bien el tubo?

La forma o la posición después de procesar puede cambiar las condiciones de trabajo originales. Después de completar un paso, hay que considerar si la siguiente herramienta sigue teniendo suficiente espacio para operar.

② ¿Hay piezas o pasos que deban prepararse con antelación?

Algunas piezas o tratamientos deben completarse antes de cierto paso del proceso; si lo notas después de terminar, a menudo hay que rehacer el trabajo.

Una vez confirmado esto, continúa, y mantén este ritmo de trabajo en mente:

Procesar → Confirmar medidas y posición → Confirmar las condiciones de trabajo del siguiente paso → Continuar procesando

Por ejemplo, después de terminar un cambio de dirección, primero confirma si la dirección y la posición coinciden con lo previsto, y luego revisa la longitud restante del tubo, la posición del extremo y las condiciones de trabajo de la siguiente herramienta. El objetivo no es añadir más pasos, sino evitar que las pequeñas desviaciones se acumulen hasta el final.

Piensa siempre un paso por delante; al terminar cada etapa, confirma si la siguiente todavía se puede realizar.

Una vez terminado todo el proceso, no te limites a confirmar que "ya está cortado, ya está doblado, el extremo ya está hecho"; vuelve a la forma final que definiste al principio y revisa todo el recorrido del tubo de nuevo.

Medidas

¿La longitud total y la posición de cada sección cumplen con lo que se necesitaba originalmente?

Dirección

¿Los dobleces están orientados correctamente? ¿Todo quedó en la posición prevista?

Estado del tubo

¿Se han eliminado las rebabas del extremo cortado? ¿Queda algún residuo dentro del tubo? ¿Hay aplastamiento visible, pérdida de redondez u otra deformación no deseada en el extremo o en el doblez?

Extremo del tubo

¿El punto de conexión está listo? ¿Las piezas que debían colocarse con antelación ya están en su lugar?

Espacio de instalación

Una vez terminado, ¿interferirá con equipos cercanos, paredes u otras piezas?

Al final, lo que realmente importa no es "si usaste todas las herramientas", sino:

"¿Este tramo de tubo ya procesado logra realmente el resultado que se necesitaba?"

Antes de empezar a procesar, confirma rápidamente estos 5 puntos:

① ¿Cómo debe quedar al final?

Confirma primero la posición final, la dirección y los requisitos de conexión.

② ¿Están confirmadas todas las posiciones clave?

Además de la longitud total, ten en cuenta el extremo inicial, el extremo final y el inicio y fin del doblez.

③ ¿El orden del proceso puede afectarse a sí mismo?

¿La siguiente herramienta todavía podrá operar? ¿Las piezas que deben colocarse con antelación ya están listas?

④ ¿Vuelves a confirmar después de cada paso?

Confirma las medidas, la posición y las condiciones del siguiente paso antes de continuar.

⑤ ¿El resultado final cumple con lo necesario en conjunto?

Vuelve a la forma final definida al principio y revisa todo el recorrido del tubo.

Q1｜Al doblar, ¿cómo calculo la longitud de corte?

Como la sección del doblez sigue un arco, no puedes simplemente sumar las dos longitudes rectas y considerar eso como la longitud de tubo necesaria. La medida real depende del radio de doblez, el ángulo y el método de trabajo. Si necesitas mayor precisión en la medida final, deja un margen adicional según tu método de trabajo real, y confirma la posición y la medida final con un doblez de prueba o una medición directa.

Q2｜¿Qué debo preparar antes de hacer el abocinado?

Después de cortar, elimina las rebabas del interior y el exterior del extremo, confirma que el extremo esté parejo y sin residuos dentro, y luego procesa el extremo del tubo. Si el método de conexión requiere una tuerca de abocinado, recuerda colocarla primero, antes de hacer el abocinado; de lo contrario, una vez formado el abocinado, la tuerca ya no podrá introducirse desde el extremo del tubo.

Q3｜¿Qué pasa si el doblez queda demasiado cerca del extremo del tubo?

Si no queda suficiente tramo recto en el extremo, es posible que la herramienta no tenga espacio suficiente para sujetar con firmeza durante el abocinado u otro procesamiento del extremo. Por eso, al decidir dónde hacer el doblez, hay que considerar no solo la dirección final del recorrido del tubo, sino también el espacio de trabajo que necesitará el procesamiento posterior.

Una vez que ya sabes para qué sirve cada herramienta —el cortatubos, la dobladora y la abocinadora—, el siguiente paso no es solo usar cada una correctamente, sino confirmar primero:

¿Cómo debe quedar este recorrido de tubo al final?

Luego, a partir de esa configuración final, planifica en sentido inverso las medidas, las posiciones, el orden del proceso y el espacio de trabajo que necesita cada herramienta. Después de cada paso, vuelve a confirmar las medidas y las condiciones del siguiente paso antes de continuar. Lo que obtienes al final no es solo una serie de pasos que están "terminados", sino un tramo de tubo de cobre que realmente cumple con lo que necesita el trabajo.

Un buen procesamiento de tubo de cobre no empieza al tomar una herramienta, sino al tener claro, desde el principio, qué resultado se necesita lograr.
