Pinzas-Principio Básico

Una pinza se basa en dos brazos de diseño de palanca. La fuerza externa más pequeña que obligó al mango de los pinzas a transferir para obtener una mayor potencia. Los pinzas pueden sujetar o cortar de manera eficiente.
Cuando se carga la fuerza en el brazo de los pinzas, se moverá otra fuerza externa para aumentar junto con la relación de palanca.
En el caso de los pinzas a los que se les haya producido una fuerza mayor, por lo que su distancia (desde el centro del remache al mango) debe ser mayor y la distancia (desde el centro del remache a las mordazas de agarre o filo) debe ser lo más pequeño posible.

Principio de apalancamiento de los pinzas

Diferencias entre Pinzas

Pinzas de Corte

Para recortar o cortar objetos.

Tenazas Línea Diagonal_6211

Tenazas Línea Diagonal

6211

Pinzas Cortantes de Corte Diagonal para Trabajo Pesado Estilo Euro_6231

Pinzas Cortantes de Corte Diagonal para Trabajo Pesado Estilo Euro

6231

Pinzas Cortantes para Extremos_6411

Pinzas Cortantes para Extremos

6411

Pinzas Pelacables_6711

Pinzas Pelacables

6711

Pinzas de Agarre

Para agarrar objetos.

Tenazas Acanaladas_6511

Tenazas Acanaladas

6511

Tenazas Acanaladas Línea Tipo Alemán_6516

Tenazas Acanaladas Línea Tipo Alemán

6516

Pinzas Ajustables Para Junta Deslizante_6463

Pinzas Ajustables Para Junta Deslizante

6463

Pinzas Combinados

Para agarrar y cortar objetos.

Pinzas en Combinación_6111

Pinzas en Combinación

6111

Pinzas de Boca Larga Línea_6311

Pinzas de Boca Larga Línea

6311

Tres Partes de unas Pinzas

Una pinza se puede separar en tres partes.


  1. Manejas:

    Para sujetar.
    Las asas que se diseñaron en base a la ergonomía permiten a los usuarios sujetar la empuñadura de forma segura y cómoda.

  2. Articulación:

    Eje de conexión del pinza.
    La unión debe estar estable y sin sacudidas durante el uso para poder operar fácilmente el pinza con una sola mano.

  3. Cabeza:

    Con filos de corte o mordazas de agarre.
    Los filos se rectifican con precisión en forma estándar. Para cortar los cables con facilidad, ambos bordes deben estar afilados y alineados entre sí con precisión.

Tres partes de pinzas_6111

La Distinción de la Estructura Conjunta

La junta de colocación La articulación del regazo La junta de la caja
Como las tenazas.
Las dos mitades de las tenazas se superponen, sin fresarlas, y se remachan.
Como los alicates combinados.
Aquí, la mitad de los alicates gira alrededor del remache pero en un hueco fresado en el otro vástago.
Como los alicates de junta ranurada.
La junta de caja en la que la mitad de un alicate se empuja a través de una hendidura en la otra mitad del alicate.
Los alicates están fabricados con aleación de acero, por lo general, se producirán con acero al carbono medio (que contiene 0,45 % de carbono). Pero para los alicates de alta calidad que se pueden trabajar en la industria, los alicates estarán hechos de acero con alto contenido de carbono, como el acero de aleación de cromo vanadio.

El Diseño de Remaches

Hay dos formas diferentes de remachar los alicates:

Remache de acción inversa
Forjado sobre eje articulado

Dr.Q recuerda:
Use aceite, como WD-40, para el mantenimiento de las superficies pulidas y las piezas de conexión de las pinzas con regularidad, para que puedan mantenerse en buenas condiciones de trabajo y prolongar su vida útil.

Pinza Mordaza

Plano Media-Caña Redondo
Mordazas planas Mandíbulas semicirculares Mandíbulas redondas
Por ejemplo: Los alicates universales se utilizan para sujetar algo. Por ejemplo: Los alicates de punta larga sin cortador lateral. Sus mordazas planas y redondas también son adecuadas para trabajos de soldadura. Por ejemplo: Los alicates de electricista se utilizan para doblar la bobina.
Hay tres formas básicas de las mordazas de los alicates: plana, semicircular y redonda. Se utilizaron varias formas para diferentes propósitos.

Dirección y Posición de los Cortadores

Para cortar alambre de manera eficiente en diferentes espesores y materiales, es importante elegir un par de alicates que hayan sido diseñados específicamente para el trabajo en cuestión. Los alicates vienen en tres estilos de corte distintos: cortadores diagonales, finales y centrales. Todos tienen filos de corte endurecidos por alta frecuencia (o endurecidos por inducción).

Cortadores Diagonales
Cortadores Diagonales Forma de cortadores diagonalesSon los alicates de corte más populares y se ofrecen en una gran variedad de longitudes, formas y filos para distintos materiales.
Cortadores Centrales
Cortadores Centrales Forma de los cortadores centrales Proporcionan una buena estabilidad en los filos de corte combinados con un ángulo de filo de corte favorable, es decir, se necesita una cantidad de fuerza relativamente pequeña para penetrar y "dividir" el alambre. En consecuencia, también se reduce la cantidad de presión manual necesaria.
Cortadores Oblicuos
Cortadores Oblicuos Forma de cortadores finales y oblicuosSe utilizan cuando el acceso al cable solo es posible o aconsejable desde una posición frontal o en ángulo. Esto también puede aplicarse cuando se debe cortar un cable cerca de la superficie. (En esta situación, al usar un cortador diagonal, los dedos alrededor de las manijas estarían estorbando).

Principales Tipos de Corte

Los alicates de corte se pueden dividir en tres tipos diferentes de cortadores

Con bisel Con bisel (estándar)
Los filos de corte con bisel son adecuados para todas las clases de alambre, según el diseño y la capacidad de la tenaza.

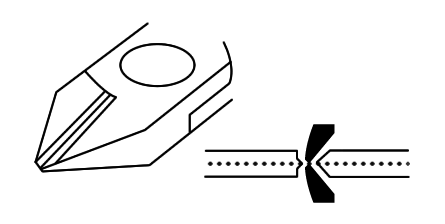

Con pequeño bisel Con bisel pequeño (semi al ras)
Los filos con un bisel pequeño son adecuados para todas las clases de alambre excepto para cuerda de piano, dependiendo del diseño de la tenaza.

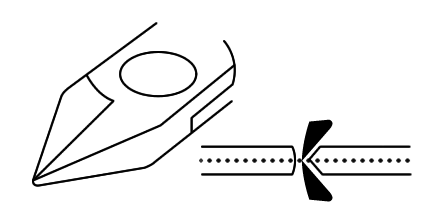

Sin bisel Sin bisel (completamente al ras)
Los filos sin bisel solo son adecuados para materiales blandos, es decir, plomo y plásticos.

El Ángulo de la Hoja de los Alicates de Corte Diagonal

El ángulo de la hoja de los alicates de corte diagonal

Ángulo de la hoja: 13 ~ 42°

Tenazas Línea Diagonal 6211:15°

Tenazas Línea Diagonal Estilo Asiático 6213:37°

Pinzas Cortantes de Corte Diagonal para Trabajo Pesado Estilo Euro 6231:15°

Pinzas Plásticas 6921:15°

Nombres de Cada Parte de la Cabeza de la Pinza

Nombres de cada parte de la cabeza de la pinza

Pinzas en Combinación

Pinzas en Combinación_6111

Pinzas en Combinación Línea Leverage_6112

Pinzas Aisladas en Combinación VDE_6116A

Los alicates universales pueden hacer (casi) cualquier cosa. Las funciones básicas de los alicates universales son agarrar y cortar.

Innovador Mandíbula dentada Mandíbula redonda dentada
Los filos son adecuados para cortar alambre, clavos, cables más pequeños. La mordaza dentada es aplicable para agarrar materiales planos y herramientas pequeñas. La mordaza redonda dentada es aplicable a materiales circulares de agarre.
Los alicates combinados de la serie 6112 utilizan un diseño de apalancamiento diferente, por lo que pueden cortar cables más fácilmente que los alicates combinados generales y agarrarlos con mayor firmeza.

Alicates de Corte Diagonal

Tenazas Línea Diagonal_6211

Tenazas Línea Diagonal Estilo Asiático_6213

Pinzas Cortantes de Corte Diagonal para Trabajo Pesado Estilo Euro_6231

Pinzas Plásticas_6921

Pinzas de Corte Diagonal Aislada VDE_6216A

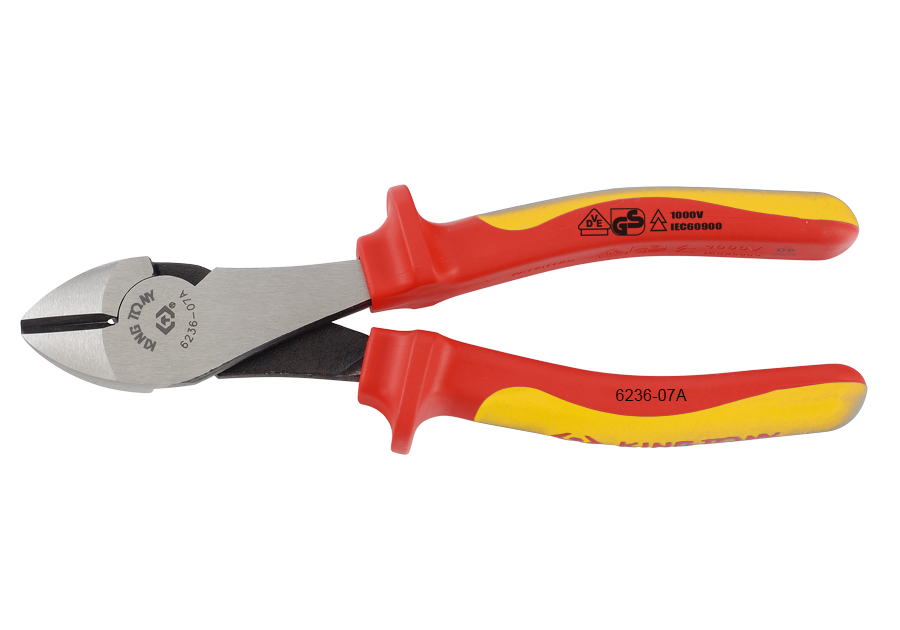

Pinzas de Corte Diagonal Aislada VDE (Trabajo Pesado)_6236A

Los alicates de corte diagonal son los más utilizados. Se encuentran en los elementos básicos de cualquier electricista.
Principalmente, una buena pinza de corte diagonal tiene bordes de corte templados por inducción que son lo suficientemente afilados y encajan entre sí exactamente en toda la longitud del borde de corte.

Alicate corte diagonal aislado VDE corte
El alicate diagonal para pelar y cortar cables.

Por favor, coloque siempre el cable para que esté más cerca de su unión. Aumentará el apalancamiento y reducirá considerablemente la fuerza de carga sobre él.

Alicates para Anillos de Seguridad

Pinzas Para Anillos de Retención Rectos Externos_65SS

Pinzas Para Anillos de Retención Rectos Externos_66SS

Pinzas para Anillos de Retención Rectos Externos (Tipo Japonés)_67SS

Pinzas para Anillos de Retención Rectos Externos (Tipo Europeo)_68SS

Sirven para montar y desmontar clip C. Se utilizan en toda la construcción de vehículos y maquinaria, y se utilizan especialmente para la fijación de rodamientos en ejes o en agujeros.

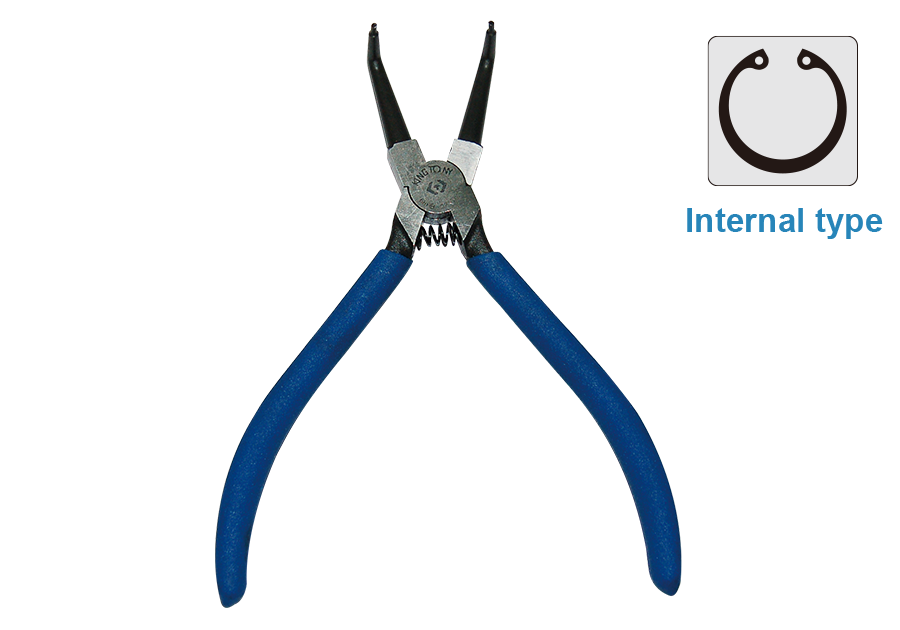

Anillo interno Anillo externo
Los anillos internos se utilizan en los agujeros de perforación. Con unas pinzas del tamaño adecuado para los anillos internos, se presiona el anillo, lo que reduce el diámetro y permite que se pueda poner o quitar. El anillo externo se usa en ejes y flechas. Los alicates para aros exteriores se utilizan para aumentar el diámetro y poder poner o quitar el aro.

El anillo externo se usa en ejes y flechas. Los alicates para aros exteriores sirven para agrandar el diámetro para poder poner o quitar el aro.

Alicates de Corte de Extremos

(Alicates para trabajar la madera)

Pinzas Cortantes para Extremos Línea_6431

Pinzas Cortantes para Extremos Línea_6431

Los alicates de corte de extremos se usan ampliamente y son particularmente populares debido a su robustez. Como sus filos de corte están en la parte delantera y su construcción es estable, son especialmente adecuados para extraer clavos, clips... etc.

Alicates de Punta Larga

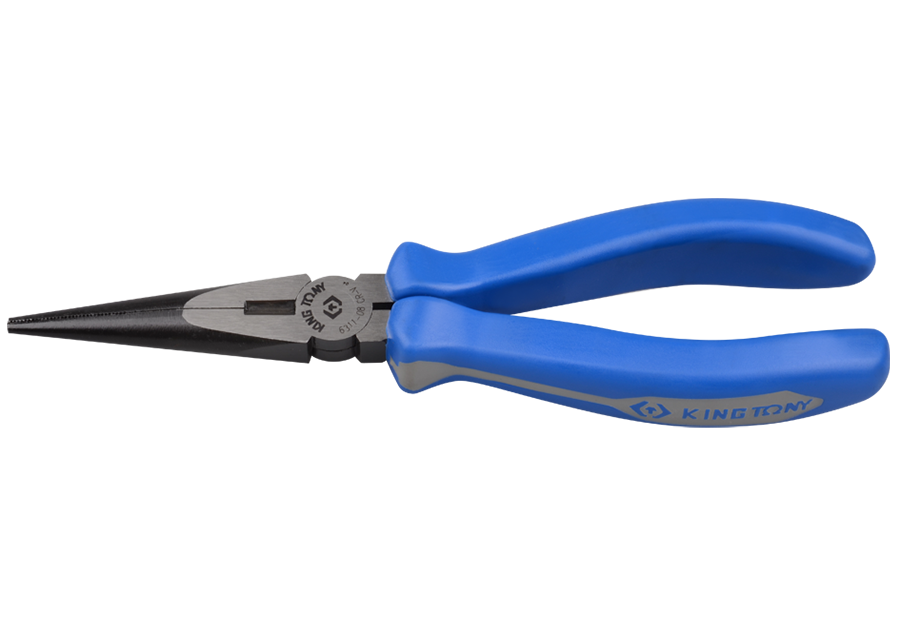

Pinzas de Boca Larga Línea_6311

Pinzas de Boca Larga Línea_6313

Pinzas de Boca Larga Aisladas VDE_6318A

La "pinza de punta larga con filo" es un diseño estándar. Su función es similar a la función de los alicates combinados, pero su forma es mucho más delgada. La diferencia estará en su cabeza, ya que sus mandíbulas de agarre son más largas y estrechas.

Alicates para Juntas Ranuradas

6511 6511C 6516 6516C

Los alicates para juntas ranuradas son unos alicates de agarre con articulación ajustable. El ancho de su mordaza y la capacidad de agarre se pueden cambiar según la posición establecida.

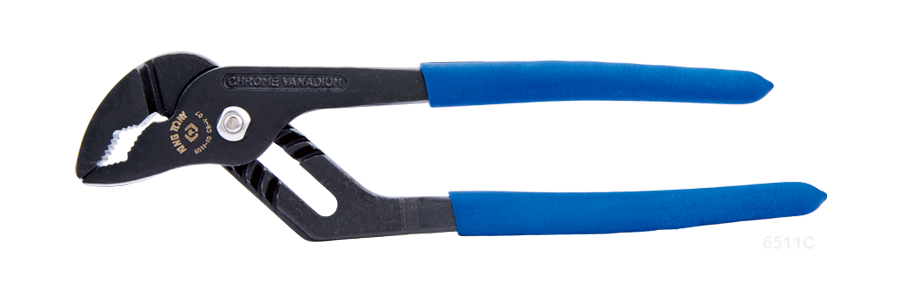

Tenazas Acanaladas_6511

Tenazas Acanaladas_6511C

Groove Joint Pliers_6516

Tenazas Acanaladas Línea Tipo Alemán_6511C

La abertura de la mordaza angular u ovalada suele estar dentada y también se conoce como orificio del quemador. Originalmente, las pinzas para bombas de agua se usaban para apretar los prensaestopas de las bombas de agua en los vehículos de motor, de ahí su nombre. Los alicates para bombas de agua también son adecuados para agarrar todo tipo de artículos con diámetros más grandes, ya sean redondos, cuadrados o hexagonales.
Un buen alicate para juntas ranuradas que debe tener una capacidad mayor de su posición ajustable.

Pinza para juntas ranuradas usando

Alicates de Presión

Se puede sujetar con eficacia cuando estamos soldando.

  1. Apariencia: las mordazas curvas se pueden usar en cualquier lugar.
  2. Capacidad de corte: Alambres de metal.
  3. Especificaciones y capacidad:
Pinza de bloqueo utilizando
Código de Producción HRC: 43 Diámetro de Sujeción (mm / inch) Fuerza de Sujeción (FT)
6011 Corte de alambre
(mm / inch)
Ο
Estándar
Ο
Grande
Ο
Estándar
Ο
Grande
6011-05R 1.2 / 0.0048" 31 / 1.25" 38 / 1.51" 12 / 0.5" 12 / 0.5" 225 300 300 400
6011-07R 2.3 / 0.091" 41 / 1.63" 48 / 1.92" 19 / 0.75" 19 / 0.75" 300 350 450 600
6011-07N 2.3 / 0.091" 41 / 1.63" 48 / 1.92" 19 / 0.75" 19 / 0.75" 300 350 450 600
6011-10R 2.3 / 0.091" 47 / 1.88" 54 / 2.15" 19 / 0.75" 19 / 0.75" 480 550 900 1200
6011-10N 2.3 / 0.091" 47 / 1.88" 54 / 2.15" 19 / 0.75" 19 / 0.75" 480 550 900 1200
