¿Qué hacer si el multiplicador de par 34488-26 se atasca? Método para liberar la fuerza de reacción y el par residual

Terminaste un trabajo de alto par con el multiplicador de par y quieres retirar la herramienta, pero el brazo de reacción está atascado y el multiplicador simplemente no se suelta.

No lo fuerces ni lo golpees con ninguna herramienta.

Esto puede ocurrir porque, tras un trabajo de alto par, el multiplicador todavía conserva par residual en su interior, lo que mantiene el juego de engranajes bajo carga. Ese par residual debe liberarse primero para poder retirar la herramienta con seguridad.

Este artículo utiliza el multiplicador de par KING TONY 34488-26 como ejemplo para explicar por qué se atasca, qué función cumple realmente el brazo de reacción y, lo más importante, cómo liberar el par residual.

La primera vez que se usa un multiplicador de par, una duda habitual es: ¿para qué sirve ese brazo de reacción que va al lado?

Al amplificar el par de entrada, el cuerpo del multiplicador también recibe un momento de reacción en sentido contrario. Sin un brazo de reacción apoyado firmemente contra un punto de apoyo sólido, el multiplicador puede girar junto con la herramienta de entrada, impidiendo que el par se transmita de forma eficaz al perno o a la tuerca, y aumentando el riesgo de perder el control durante la operación.

Por eso, el brazo de reacción no es simplemente una pieza que sostiene la herramienta, sino la estructura clave que permite que el multiplicador funcione de forma estable.

El 34488-26 incluye dos brazos de reacción, para que puedas elegir el que mejor se adapte al espacio de trabajo y a la posición del punto de apoyo. Antes de usarlo, confirma siempre que el brazo de reacción esté apoyado firmemente contra un punto de apoyo sólido y antideslizante.

Una forma sencilla de recordarlo: el multiplicador amplifica el par, y el brazo de reacción resiste la fuerza en sentido contrario.

Diagrama de instalación del brazo de reacción

Este es uno de los problemas más comunes para quienes usan un multiplicador de par por primera vez.

Después de un trabajo de alto par, es posible que todavía quede par residual en el juego de engranajes y en el mecanismo, manteniendo el multiplicador bajo carga. Por eso, al intentar retirar la herramienta directamente, puedes notar lo siguiente:

• El brazo de reacción está atascado
• El multiplicador no se puede retirar directamente
• La herramienta de entrada parece estar bloqueada

Esto no significa necesariamente que la herramienta esté defectuosa; suele ser el resultado del par residual que queda tras un trabajo de alto par.

En ese momento, lo más importante es:

No fuerces la herramienta ni golpees el multiplicador.
Libera primero el par residual y después retira la herramienta.

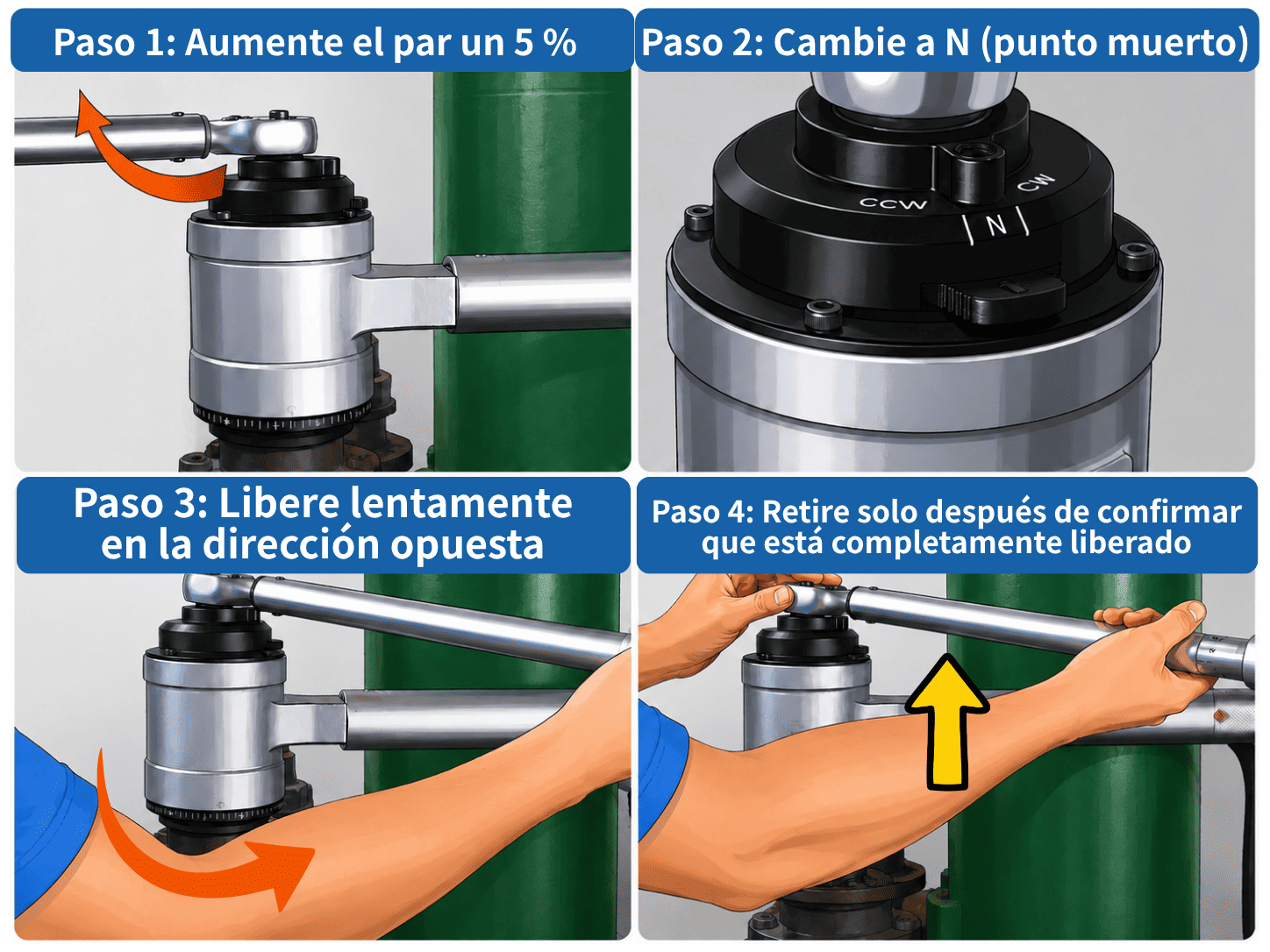

Para liberar el par residual del 34488-26, sigue estos pasos.

No. La posición N es solo para liberar el par.

Este es el punto que hay que recordar sin falta al usar el 34488-26.

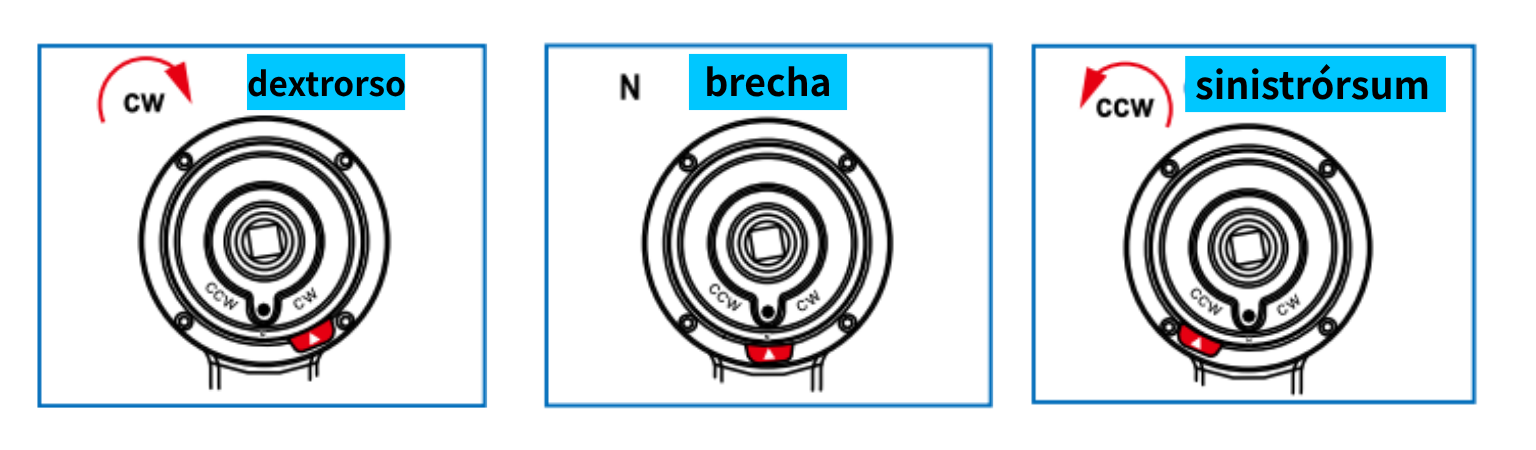

La palanca selectora del 34488-26 tiene tres posiciones: CW, CCW y N:

• CW: operación normal en sentido horario
• CCW: operación normal en sentido antihorario
• N: libera el par residual

Para apretar o retirar un perno con normalidad, la palanca debe estar en CW o CCW.

⚠️ Aviso importante
Cambiar a la posición N tiene como único fin liberar el par residual; nunca apliques fuerza con la palanca en esa posición. Si sigues aplicando fuerza en N solo porque la herramienta parece atascada, puedes dañarla o generar otros riesgos durante la operación.

Porque en ese momento el multiplicador todavía puede estar bajo carga.

Imagina la secuencia:

Apriete de alto par → el juego de engranajes permanece bajo carga → el par residual queda en el mecanismo → la herramienta se atasca

Forzarla en ese momento equivale a intentar desmontar la herramienta sin haber liberado antes la fuerza que aún guarda en su interior.

Por eso, el orden correcto debe ser:

Liberar primero el par residual → después retirar el multiplicador

Y no:

❌ Atascado → forzar → golpear

Por eso, al usar un multiplicador de par, no basta con saber "cómo apretar"; también hay que saber "cómo liberarlo con seguridad".

Si no quieres memorizar todo el artículo, quédate al menos con estos cuatro puntos:

1. ① El brazo de reacción debe apoyarse firmemente contra un punto de apoyo
   Para evitar que el multiplicador gire junto con la herramienta de entrada.

2. ② Que se atasque después de usarlo no significa necesariamente una avería
   Puede quedar par residual tras un trabajo de alto par.

3. ③ Si se atasca, no lo fuerces ni lo golpees
   Libera primero el par residual siguiendo el procedimiento correcto.

4. ④ La posición N es solo para liberar
   Usa CW o CCW en la operación normal; nunca apliques fuerza en N.

Este artículo te ayuda a entender la fuerza de reacción, el par residual y para qué sirve la posición N; si prefieres ver directamente el procedimiento real, puedes verlo en el siguiente video.

Demostración del multiplicador de par KING TONY 34488-26

Si el multiplicador de par no se puede retirar directamente después de un trabajo de alto par, no lo fuerces de inmediato.

Primero confirma si la herramienta todavía está bajo carga y, después, sigue el procedimiento correcto: aumenta el par un 5 %, cambia a la posición N, libera despacio en sentido contrario y confirma la liberación completa antes de retirar la herramienta.

Saber liberar correctamente el par residual es lo que permite no solo completar un trabajo de alto par, sino también cerrarlo con seguridad.

Learn the tool. Enjoy the work.
