Introducción a las Herramientas de Prensado

Popularidad : 364
  • Compartir el artículo

Hoy presentaremos las Herramientas de Crimpado. Inicialmente, a continuación se enumerarán diferentes tipos de conectores y terminales, luego se describirán cuatro tipos de herramientas de engaste.

Tapones Modulares Terminales Aislados Terminales No-Aislados Terminales de Barril Abierto

Conectores Modulares 6PEnchufes Modulares 8P

Terminal Aislado (amarillo)Terminal Aislado (azul)Terminal Aislado (rojo)

Terminal No-Aislado (plata)Terminal No-Aislado (plata SCG1)Terminal No-Aislado (plata enorme)

Terminal de Barril Abierto (dorado)Terminal de Barril Abierto (plata)

Terminales de Extremo-de-Cordón Aislados Terminales Dupont Conectores BNC Conectores F

Terminal de Extremo-de-Cordón Aislados (marrón)Terminal de Extremo-de-Cordón Aislados (verde)

Terminal Dupont

Conector BNC (macho)Conector BNC (hembra)

Conector F

Herramientas de Engastar Modular

Para cortar, pelar y engastar

67F1-08

Herramientas de Engastar Modular_67F1-08

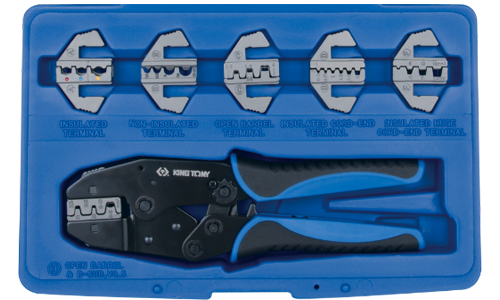

Juego de Herramientas de Engastar con Crique Intercambiable

Adecuado para terminales de barril abierto, terminales aislados, terminales no aislados y terminales Dupont.

42107GX

Juego de Herramientas de Engastar con Crique Intercambiable de 7 Piezas_42107GX

Herramientas de Engastar Multifuncionales

Adecuado para terminales de barril abierto, terminales aislados, terminales no aislados.

6721

Herramientas de Engastar_6721



Tenga en cuenta que la función de corte de tornillos solo es adecuada para tornillos que no hayan pasado por un tratamiento térmico antes, como los tornillos de hierro galvanizado.

Pieza de engaste aislada

Parte de engaste aislada: los terminales aislados deben engarzarse en esta zona para evitar daños en la funda aislada.


Notificaciones Operativas:


  1. Tenga en cuenta la dirección del extremo de aplicación de la fuerza.
  2. Sujete ligeramente el terminal con la herramienta de crimpado y luego pase el cable a través de él.
  3. La cubierta del cable también debe engarzarse después del proceso de engarzado, por lo tanto, recuerde tener en cuenta la longitud del cable pelado.
  4. Tener cuidado al completar el trabajo puede reducir el tiempo de depuración y las circunstancias accidentales.

Juego de Herramientas de Engastar con Crique

Adecuado para conectores F coaxiales hexagonales, conectores BNC y conectores transparentes.

67G

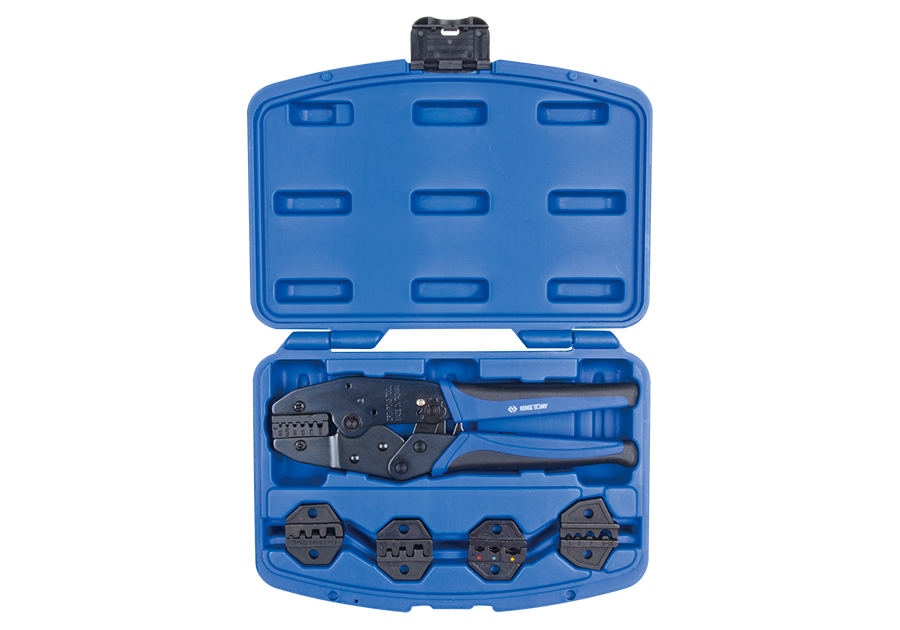

Juego de Herramientas de Engastar con Crique_67G

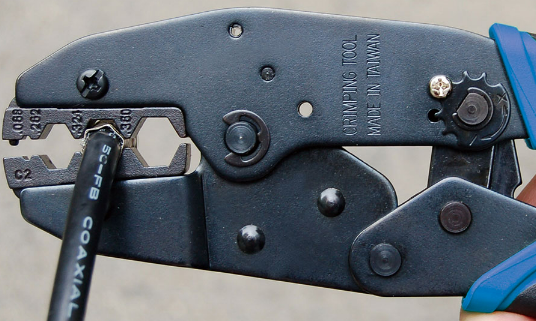

Juego de Herramientas de Engastar con Crique_67G usando
