El mantenimiento del trinquete

Popularidad : 84
  • Compartir el artículo

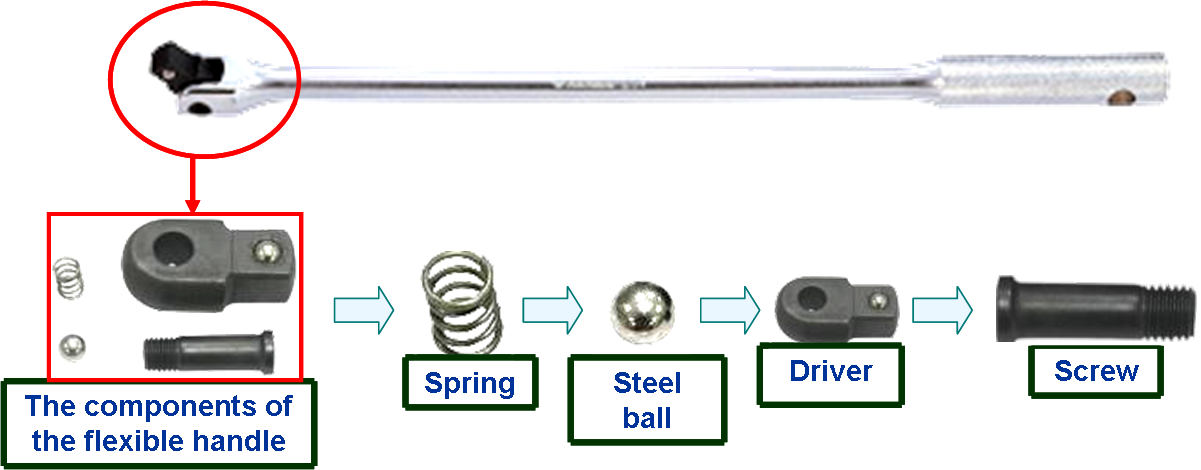

Conjunto de asas F

這是一張圖

Montaje del asa F: el proceso de montaje

Primer paso Segundo paso Paso 3
這是一張圖 這是一張圖 這是一張圖

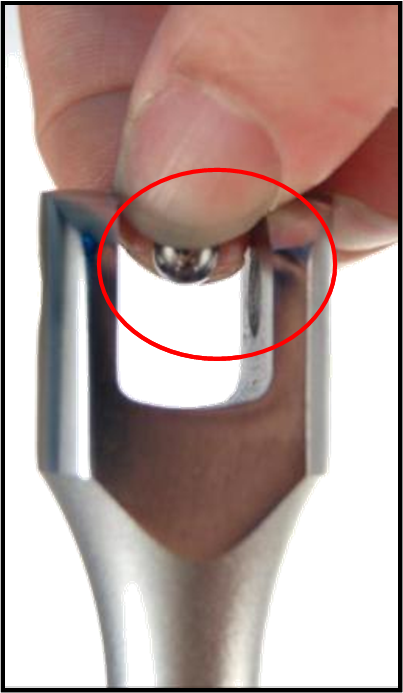

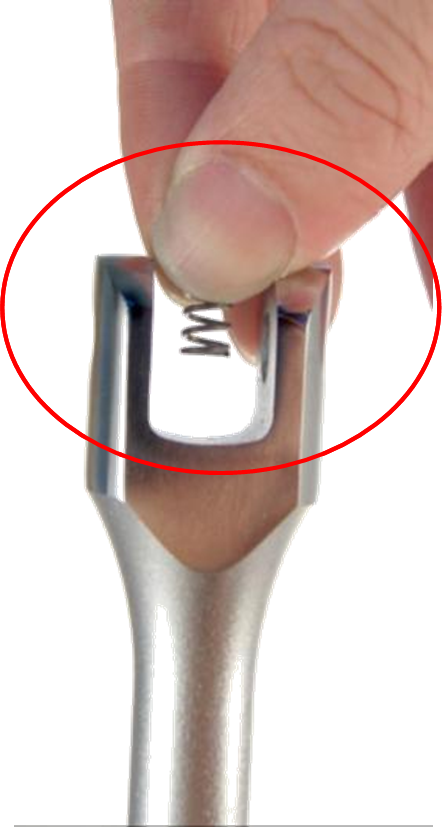

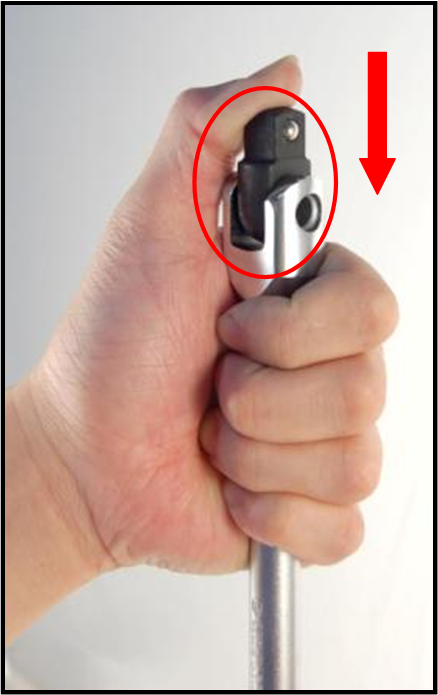

En primer lugar, el muelle del mango en el mango de la primera ranura en U F del agujero. Luego en el paso uno la pelota en el agujero. F maneja alrededor de dos agujeros de tornillo de la manija montada en la cabeza y una pequeña, la cabeza F en la ranura en forma de U y la cabeza en la esquina, y los agujeros de tornillo de la bola de la cabeza F para el extremo grande de la línea, a continuación, la cabeza a la cabeza F y el abdomen bajo presión para hacer los agujeros F y F mango conectado a los agujeros de tornillo de la cabeza del mango.
Paso 4 Paso 5
這是一張圖 這是一張圖 這是一張圖

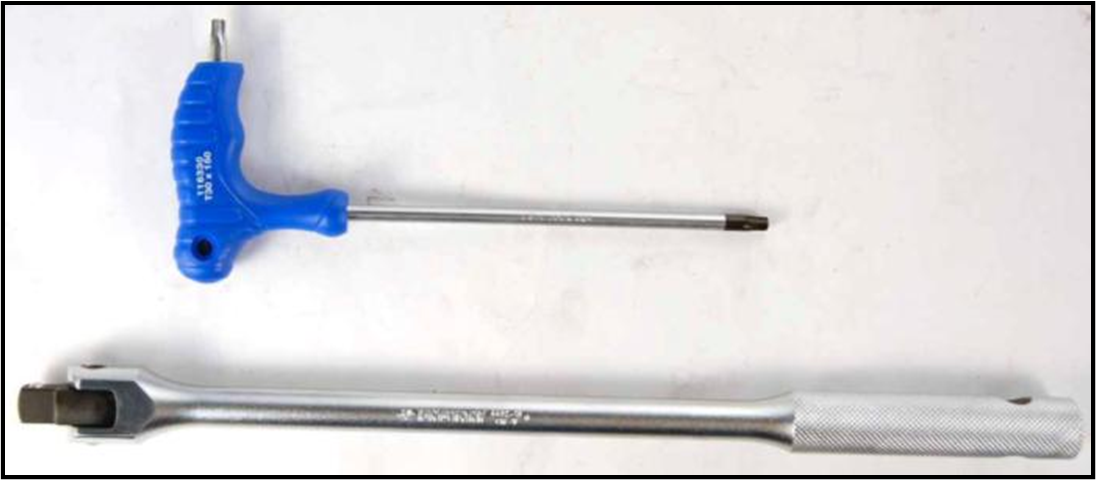

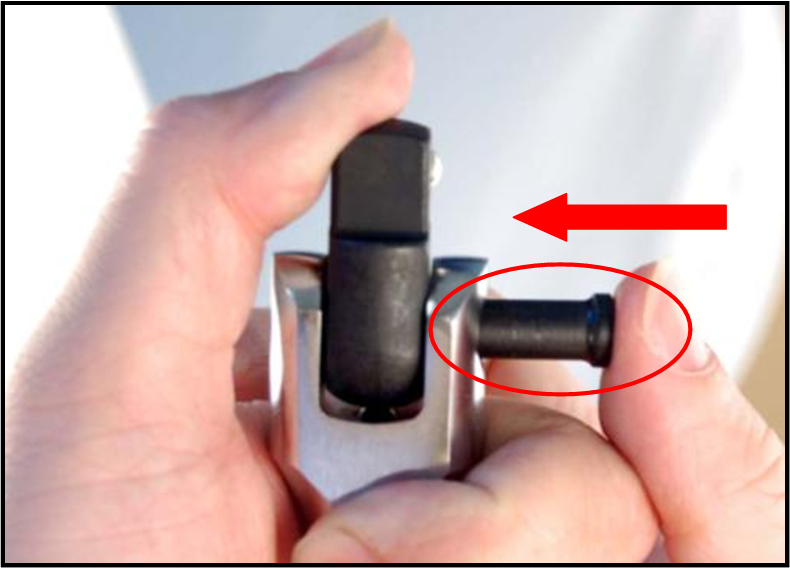

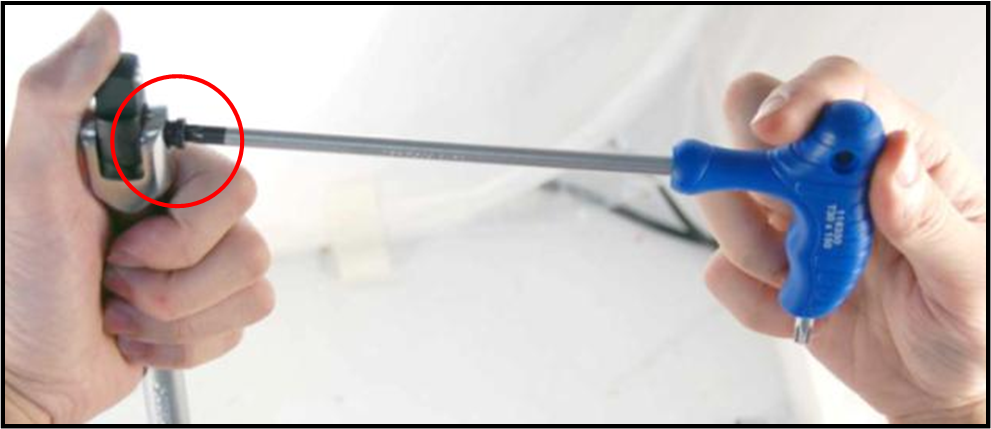

Para atornillar el extremo roscado de la manija de la línea, el vástago de la manija del tornillo de cabeza F en el agujero, y empujó a la parte inferior. A continuación, utilice la L a la F para girar el tornillo del mango apretado, no puede girar hacia arriba. Ensamblado

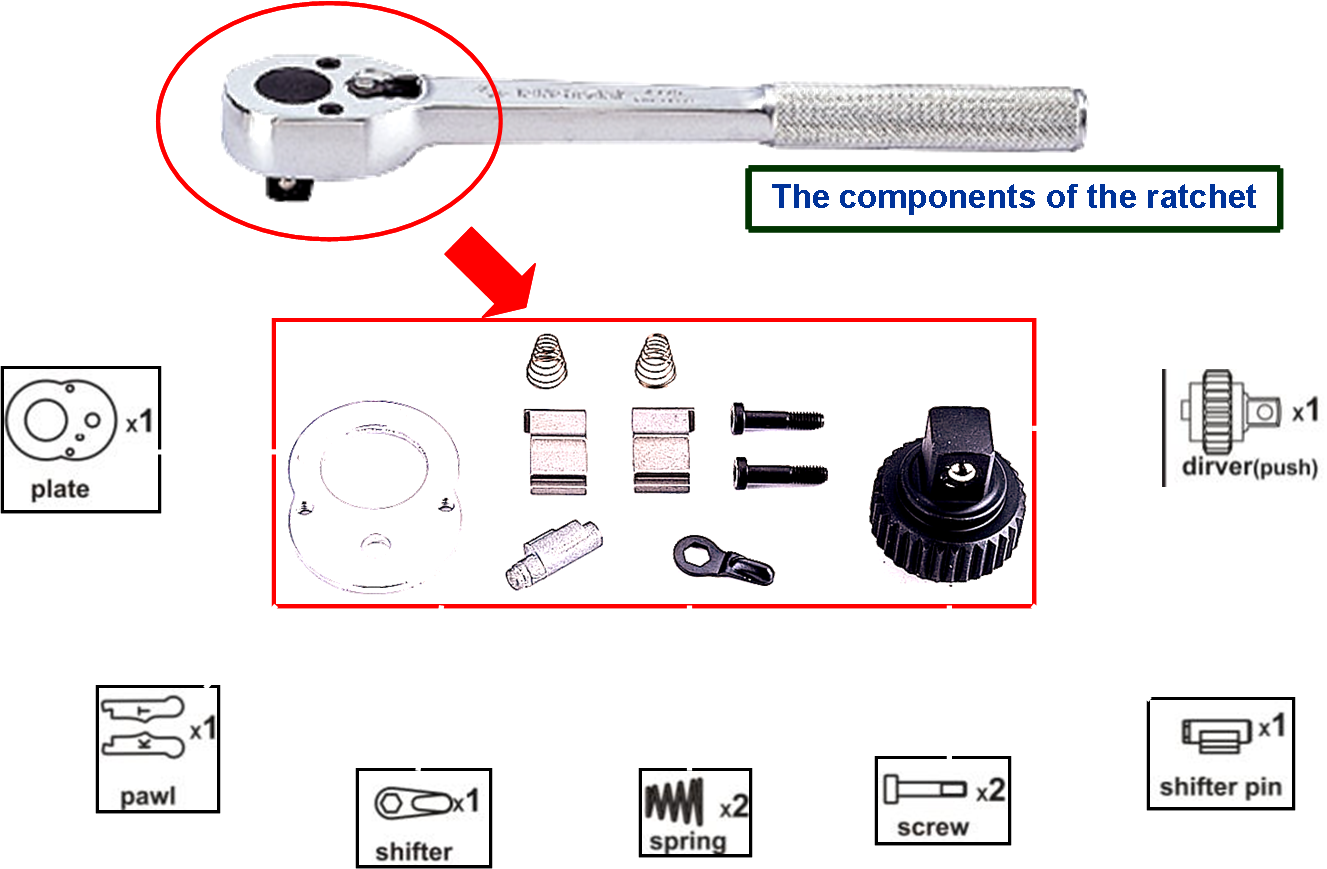

Conjunto de mango de trinquete

這是一張圖

Montaje del asa H: el proceso de montaje

Paso 1 Paso 2 Paso 3
這是一張圖 這是一張圖 這是一張圖

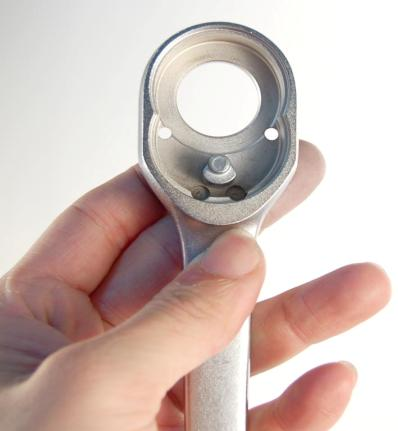

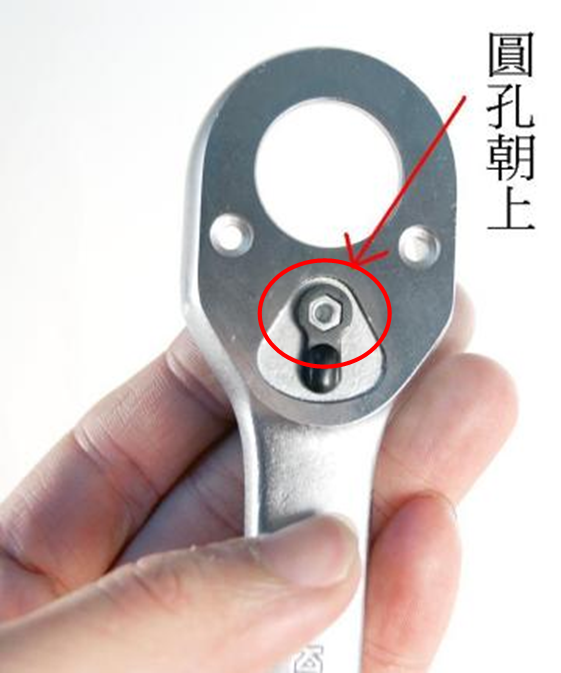

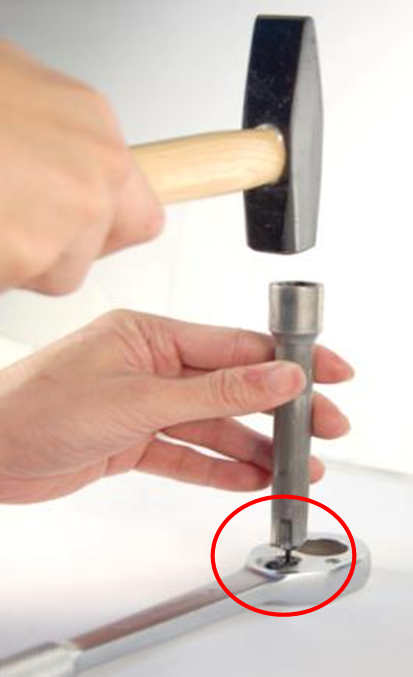

Se pondrá al agujero en la dirección del eje, recuerde redondear casa solitaria, si no hay un conjunto de palabras llevará al botón de dirección para cambiar de lado cuando un lado está a punto de perder la función, recuerde manejar la dirección del agujero del eje colocado en frente del cuerpo (que puede referirse al paso dos ilustraciones). Botón para colocar la dirección de la dirección del eje, si los pasos establecidos en un arco de círculo, a continuación, los botones de dirección para ser perpendicular a la dirección de las 6, de acuerdo con el Paso 1. Colocado perpendicular al agujero del remache en un lugar fijo en, y luego se adhieren con hierro martillo cabeza del remache vertical y el remache completamente en la dirección del eje se puede escribir. PS: Tenga en cuenta que el inicio de escribir un poco primero asegurar los remaches, remache mirar si hay vertical, y luego completar cualquier escritura.
Paso 4 Paso 5 Paso 6
這是一張圖 這是一張圖 這是一張圖

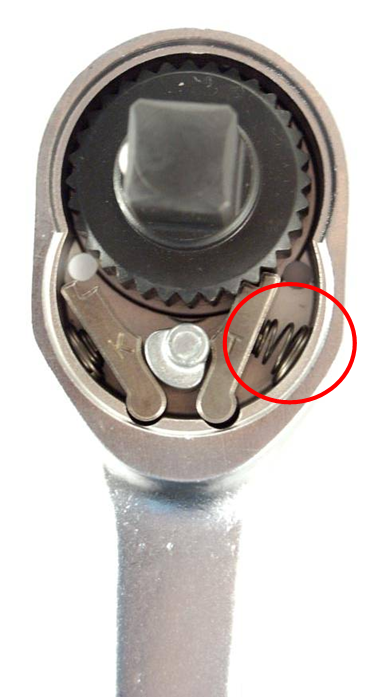

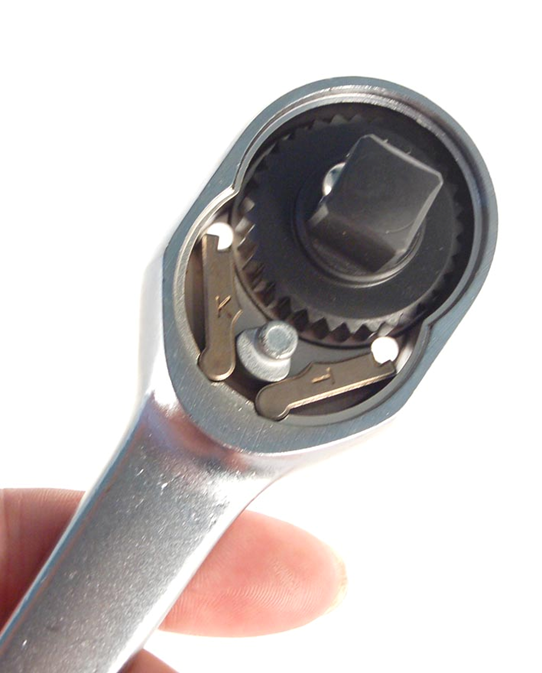

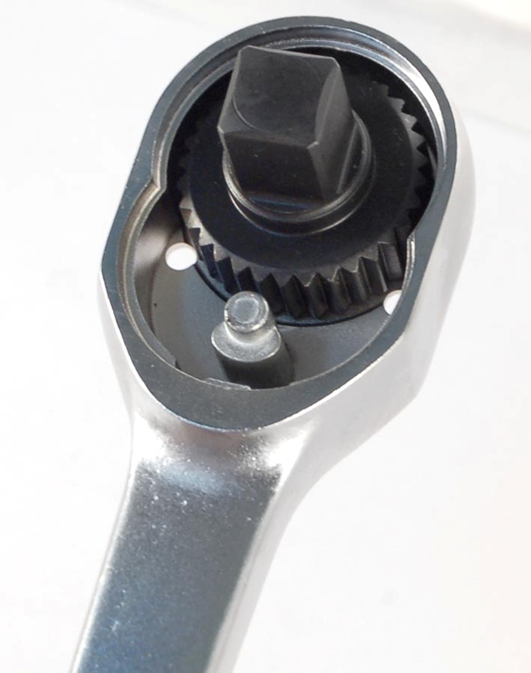

D colocado en la cabeza dentro de la manija, las esquinas cuadradas frente al primer cuerpo para manejar de pie, por favor, la superficie de control. La película en la ranura alrededor del interior, por lo que las películas tienen que jugar un positivo K, T dos signos, la marca K se deja en el chip, la bandera T es la pieza de la derecha, por favor refiérase al dibujo. A continuación, las piezas de equipo alrededor de la primavera, y la primavera en el mango de la primera película sobre la brecha entre el interior (ver dibujo), las técnicas de montaje de la primavera, la primavera presionado en la brecha en una línea después de la carga.
Paso 7 Paso 8
這是一張圖 這是一張圖 這是一張圖

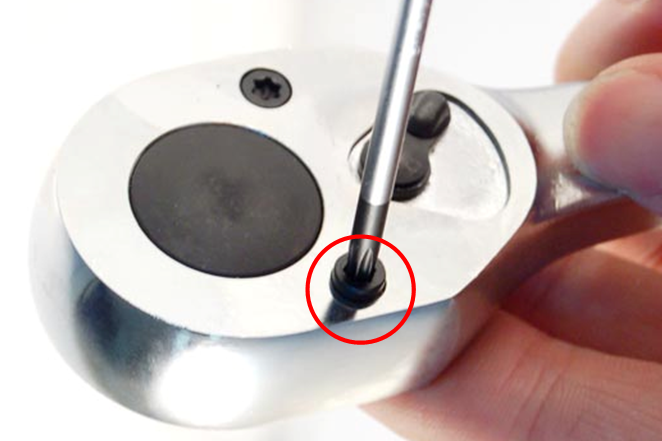

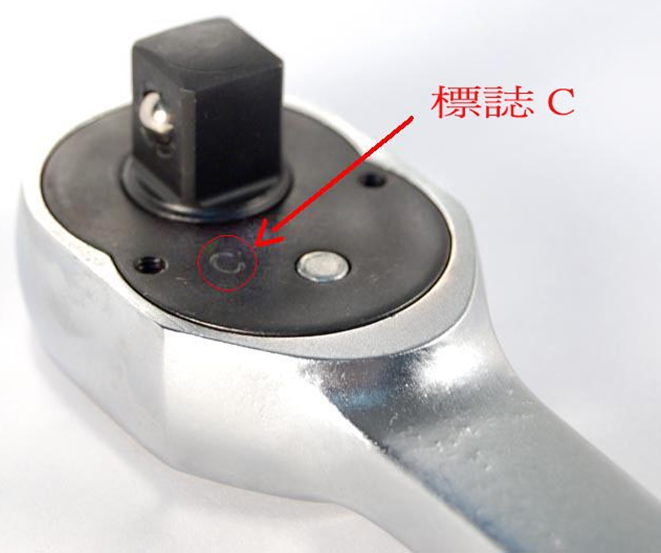

Coloque la cubierta en el mango detrás de la cubierta frontal debe notar que fuera, ¿cómo distinguir entre positivo y negativo? Golpee la cubierta frontal "C" Los tornillos en el agujero del tornillo, la cerradura (no una cerradura dura después de la cerradura), bloquear el mango después de completar el proceso de montaje del polipasto. H asa ensamblada
